JF
天津市地方计量技术规范
JJF（津）84-2023

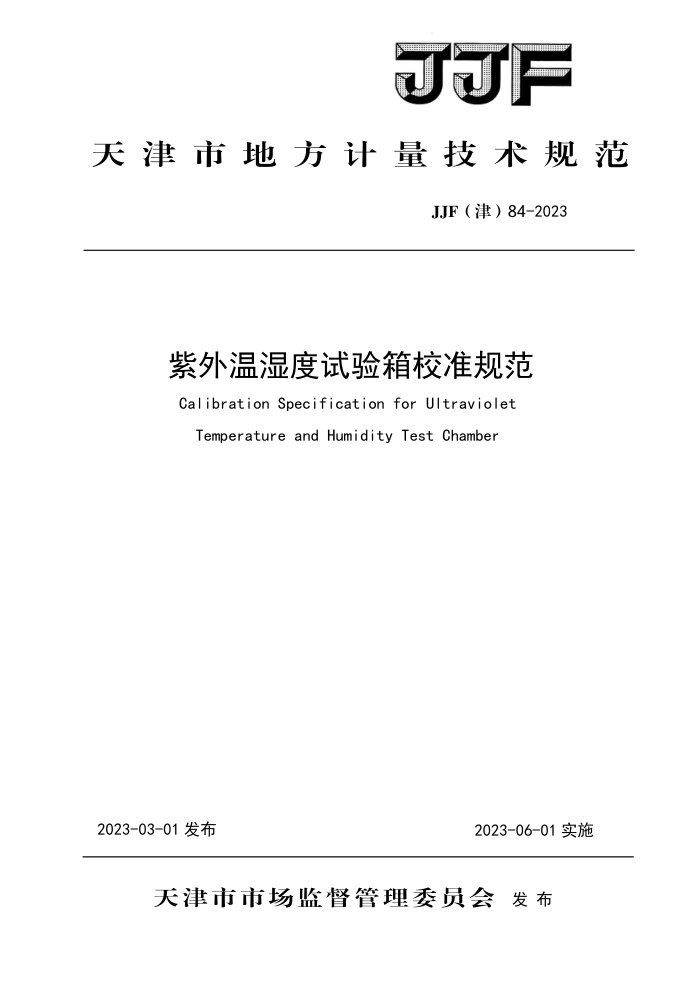

紫外温湿度试验箱校准规范 Calibration Specification for Ultraviolet
Temperature and HumidityTest Chamber
2023-03-01发布
2023-06-01实施
天津市市场监督管理委员会发布 JJF(津）84-2023
紫外温湿度试验箱校准规范
JJF(津)84-2023
CalibrationSpecification for
Ultraviolet Temperature and Humidity
Test Chamber
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院电子仪表实验所
参加起草单位： 上海瑞起测控科技有限公司
本规范委托天津市计量监督检测科学研究院电子仪表实验所负责解释 JJF(津)84-2023
本规范主要起草人：
柳云秀（天津市计量监督检测科学研究院电子仪表实验所）
马新新（天津市计量监督检测科学研究院电子仪表实验所）
翟家强（天津市计量监督检测科学研究院电子仪表实验所）
参加起草人：
任晟 (天津市计量监督检测科学研究院电子仪表实验所) 周超 (天津市计量监督检测科学研究院电子仪表实验所) 楚铭 (天津市计量监督检测科学研究院电子仪表实验所) 田永丰（上海瑞起测控科技有限公司） JJF(津）84-2023
目 录
引言· 1 范围· 2 引用文件 3 术语和定义· 3. 1 紫外温湿度试验箱.· 3.2 紫外辐照度 3.3 工作平面· 3.4 稳定状态 3.5 温度偏差 3.6 相对湿度偏差· 3.7 温度波动度· 3.8 相对湿度波动度 3. 9 温度均匀度· 3.10 相对湿度均匀度· 3. 11 温度变化速率 4 概述 5 计量特性 5. 1 紫外辐照度示值误差· 5. 2 紫外光谱分布· 5. 3 紫外辐照度不均匀度 5. 4 紫外辐照度不稳定度 5. 5 温度偏差 5. 6 温度均匀度…· 5.7 温度波动度 5.8 相对湿度偏差 5. 9 相对湿度均匀度· 5. 10 相对湿度波动度 5.11 温度变化速率
(III) (1) (1) (1) （1) (1) (2) (2) (2) （2） (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) （4) (4) (4) （5) (5) (5) （5）)
I JJF(津）84-2023
6 校准条件 6. 1 环境条件 6.2 主要测量标准及配套设备· 7 校准项目和校准方法 7. 1 校准项目 7. 2 外观检查 7. 3 紫外辐照度示值误差· 7. 4 紫外光谱分布 7. 5 紫外辐照度不均匀度 7. 6 紫外辐照度不稳定度· 7. 7 温度和相对湿度校准· 8 校准结果表达 9 复校时间间隔附录A 原始记录格式附录B 校准证书内页格式附录 C 校准结果不确定度评定示例·
(6)
(6) (6) :(7) (7) (7) (7) (8) (8) (8) (9) (10) (11) (12) (16) (19)
II JJF(津)84-2023
引 言
本规范依据国家计量技术规范JJF1071《国家计量校准规范编写规则》和JJF1059.1 《测量不确定度评定与表示》为基础性系列规范进行编写。使用本规范时，引用文件的最新版本（包括所有的修改草案）适用于本规范
本规范为首次发布。
III JJF（津）84—2023
紫外温湿度试验箱校准规范
1范围
本规范适用于紫外光谱分布范围（250~400）nm、温度范围（-60~200）℃、湿度范围 (10~95)%RH的紫外温湿度试验箱的校准。本规范包括紫外辐照度示值误差、紫外光谱分布、紫外辐照度不均匀度、紫外辐照度不稳定度、温度、相对湿度等关键参数的计量特性、校准方法、校准结果表述等内容。
其他结构或使用范围的紫外温湿度试验箱也可按照本规范进行校准。
2引用文件
JJF1001通用计量术语及定义 JJF1101环境试验设备温度、湿度参数校准规范 JJF1525氙弧灯人工气候老化试验装置辐射照度参数校准规范 GB/T5170.2环境试验设备检验方法第2部分：温度试验设备 GB/T41203光伏组件封装材料加速老化试验方法 IEC61215-2地面用光伏组件设计鉴定和定型第2部分：测试程序（Terrestrial
photovoltaic (Pv) modules - Design qualification and type approval - Part 2: Test procedures)
使用本规范时，应注意使用上述引用文件的有效版本。凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1紫外温湿度试验箱ultra-violet（uv）temperatureandhumiditytestchamber
模拟太阳光谱里紫外光源并且具备温湿度控制功能，能够模拟一种或一种以上环境条件的综合试验箱，用于样品的综合环境加速老化试验。 JJF（津）84—2023
3.2紫外辐照度ultra-violetirradiance
单位时间投射到单位面积上（250~400）nm范围内的辐射通量， 3.3工作平面workingplane
紫外温湿度试验箱中能将紫外辐照度、温度、相对湿度性能保持在规定偏差范围内
的放置测试样品的平面，垂直于紫外光入射方向。 3.4稳定状态steadystate
紫外温湿度试验箱工作平面内任意点的紫外辐照度、温度、相对湿度变化量达到设备参数设定并保持稳定的状态。 3.5温度偏差temperaturedeviation
紫外温湿度试验箱在稳定状态下，工作平面内各测量点在规定时间内实测最高温度
和最低温度与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差。 3.6相对湿度偏差relativehumiditydeviation
紫外温湿度试验箱在稳定状态下，工作平面内各测量点在规定时间内实测最高相对湿度和最低相对湿度与设定相对湿度的上下偏差。相对湿度偏差包含相对湿度上偏差和相对湿度下偏差。 3.7温度波动度temperaturefluctuation
紫外温湿度试验箱稳定状态下，在规定的时间间隔内，工作平面内任意一点温度随时间的变化量。 3.8相对湿度波动度relativehumidityfluctuation
紫外温湿度试验箱稳定状态下，在规定的时间间隔内，工作平面内任意一点相对湿度随时间的变化量。 3.9温度均匀度temperatureuniformity
紫外温湿度试验箱稳定状态下，工作平面在某一瞬时任意两点温度之间的最大差值。
3.1o相对湿度均匀度relativehumidityuniformity
紫外温湿度试验箱稳定状态下，工作平面在某一瞬时任意两点相对湿度之间的最大
差值。 3.11温度变化速率 temperature change rate
紫外温湿度试验箱工作平面内测量点从设定的温度调节到另一要求温度值的温度变
2
