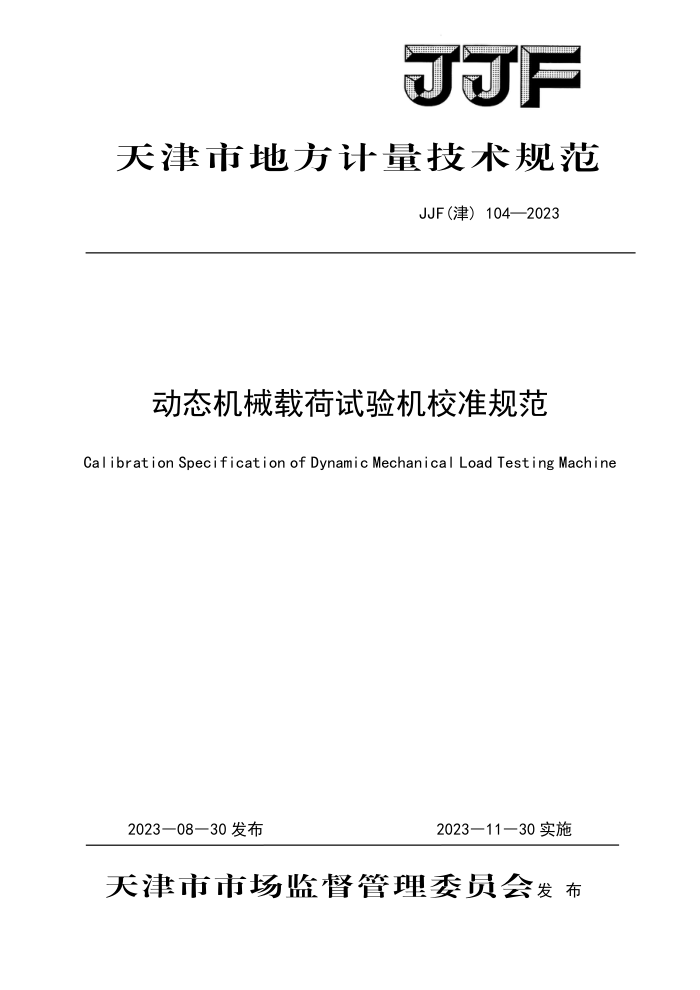

JF
天津市地方计量技术规范
JJF(津）104—2023
动态机械载荷试验机校准规范
Calibration Specificationof Dynamic Mechanical Load Testing Machine
2023一08一30发布
2023一1130实施
天津市市场监督管理委员会发布 JJF(津) 104—2023
动态机械载荷试验机
JJF（津）104-2023
校准规范
Calibration Specification of Dynamic
Mechanical LoadTesting Machine
归口单位：天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院电
子仪表实验所
本规范委托天津市计量监督检测科学研究院电子仪表实验所负责解释 JJF(津）104—2023
本规范主要起草人：
任晟 （天津市计量监督检测科学研究院电子仪表实验所）翟家强 （天津市计量监督检测科学研究院电子仪表实验所）冯宇 （天津市计量监督检测科学研究院电子仪表实验所）
参加起草人：
柳云秀 （天津市计量监督检测科学研究院电子仪表实验所）楚 铭 （天津市计量监督检测科学研究院电子仪表实验所） JJF(津)104—2023
目录
引言.
(II) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (5) (6) (6) (6) (7) (8) (9) (12) (15)
范围.. 2 引用文件 3术语和计量单位.. 3.1力传感器均匀度 4 概述.... 5 计量特性 5.1外观及功能.. 5.2技术要求. 6校准条件.. 6.1环境条件 6.2测量标准及其它设备. 7 校准项目和校准方法. 7.1测力系统 7.2 直流电源.. 7. 3 温度示值误差 7.4吸盘直径.. 7.5测距传感器长度示值误差. 8校准结果的表达， 9复校时间间隔.. 附录A动态机械载荷试验机校准原始记录参考格式附录B动态机械载荷试验机校准证书内页格式附录C主要项目测量不确定度评定示例
1 JJF (津) 104—2023
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1《测量不确定度评定与表示》进行编制。在编制过程中参考了JJG139-2004《拉力、压力和万能试验机检定规程》、JJG（浙）76-2004《数字温度计检定规程》、GB/T9535-1998《地面用晶体硅光伏组件-设计鉴定和定型》、IEC61215-2《地面用光伏组件-设计鉴定和定型-第2部分：测试程序》(Terrestrialphotovoltaic(Pv)modules-Designqualification andtypeapproval-Part2:Testprocedures）、IECTS62782:2016《光伏组件动态机械载荷试验》（Photovoltaic（PV）modules-Cyclic（dynamic） mechanicalload testing)。
本规范为首次发布。
I JJF(津)104—2023
动态机械载荷试验机校准规范
1范围
本规范适用于光伏组件试验用活塞式动态机械载荷试验机的校准，
2 引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1059.1测量不确定度评定与表示 JJF1597-2016直流稳定电源校准规范 IEC61215-2地面用光伏组件-设计鉴定和定型-第2部分：测试程序 IECTS62782：2016光伏组件动态机械载荷试验凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.l力传感器均匀度uniformityofforcesensor
在工作范围内的所有力传感器，在同一力值测量点力传感器的最大值Fmax和最小值
Fmin之间的相对偏差。力传感器均匀度=（Fmax-Fmin）／（Fmax+Fmin）×100%。
4概述
动态机械载荷试验机（以下简称为试验机）的结构组成如图1所示，主要由控制测量系统、气缸、力传感器、真空吸盘、光伏组件安装支架以及空气压缩机、直流稳定电源、用于监测温度的器件等组成。试验机是确定地面用光伏支撑组件经受风、雪或覆冰等动态载荷能力的通用检测平台，用于对光伏支撑组件在交替载荷下进行持续应力试验。
- JJF(津)104—2023
1
2
56
3 4→ 广
S
18
1
图1试验机结构示意图
1-控制测量系统；2-气缸；3-力传感器；4-真空吸盘；
5-直流稳定电源；6-测温器件：7-空气压缩机；8-光伏组件安装支架
5计量特性
5.1外观及功能 5.1.1试验机应有铭牌，铭牌上应有：名称、型号、规格、制造厂名、出厂编号及日期。 5.1.2所用力传感器和电源应标明量程。 5.1.3试验机应安装在稳固的基础上，周围应留有足够的试验空间，工作环境应洁净，周围无振动、无腐蚀性介质和无较强电磁干扰。 5.1.4试验机电气控制和空气压缩机应安全、可靠。 5.1.5力传感器的安装应保持与气缸平行，每个力传感器应具备单独控制能力，可以进行一个或多个同时测量。 5.1.6测力系统应具有调零的功能，在试验力加卸过程中力值指示应平稳，不应有冲击、 停滞和异常跳变。 5.2技术要求
表1技术要求
序号 1 2
技术参数名称力值示值相对误差
示值最大允许误差
± 5%
直流电源
电压：±5%；电流：±5%
2 JJF（津）104—2023
表1技术要求（续）温度示值误差吸盘直径
±2.0℃ ± 0. 1mm ± 0. Imm
3 4 5
测距传感器长度示值误差
注：以上指标要求仅供方法适用性参考，
校准条件
6
6.1环境条件
试验机的环境条件应满足以下条件：
环境条件：（20土5）℃，校准过程温度变化不大于2℃，相对湿度不大于75%
周围无影响试验机正常工作的机械振动、无腐蚀性介质和无较强电磁干扰，
6. 2 测量标准及其它设备
表2校准用标准器主要技术指标技术指标
序号
备注
标准器具标准测力仪
校准项目力值示值相对误 根据力传感器的规格选取相
优于0.5级
-
差
应量程的标准测力仪
力值示值相对误 根据力传感器的规格选取相
力值码
2
优于M等级
差
应量程的力值砖码
分辨力一般不低于被校直流稳定电源稳压输出和稳流输出负载效应及源电压效应中最小值的1/10 测量范围：（-40~100）℃
数字多用表
直流电源
其测量范围需满足用户需要
3
温度示值误差
分辨力：0.01℃ 最大允许误差：±0.05℃
标准数字温度计
标准水银温度计或二等及以上标准铂 测量范围：（-40～100）℃ 温度示值误差
LO
电阻温度计
测量范围：（-40~100）℃
6
干体式温度校准器
孔间温差：土0.05℃ 温度波动度：±0.05℃ 测量范围：（0~200）mm
温度示值误差
卡尺
吸盘直径
分辨力：0.01mm 测量范围：（0~100）mm
测距传感器长度示值误差
量块
4等
