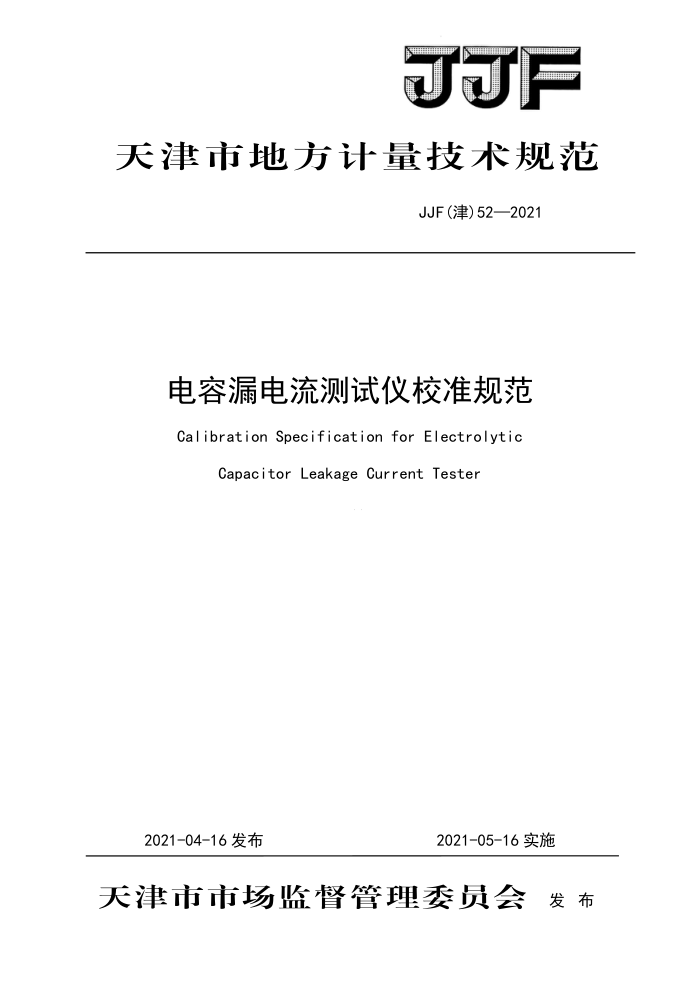

JJF
天津市地方计量技术规范
JJF（津）52—2021
电容漏电流测试仪校准规范 Calibration Specification for Electrolytic
Capacitor Leakage Current Tester
2021-04-16发布
2021-05-16实施
天津市市场监督管理委员会发布 JJF(津)52—2021
电容漏电流测试仪校准规范
JJF(津)52-2021
Calibration Specificationfor Electrolytic Capacitor Leakage
Current Tester
归口单位： 天津市市场监督管理委员会
主要单起草位： 天津市计量监督检测科学研究院
天津市计量监督检测科学研究院电子仪表实验所
参加单起草位：
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)52—2021
本规范主要起草人：
董娜 （天津市计量监督检测科学研究院）王楠 （天津市计量监督检测科学研究院电子仪表实验所）刘宇 （天津市计量监督检测科学研究院电子仪表实验所）
参加起草人：
张一萌张涛 （天津市计量监督检测科学研究院）郭景涛
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
赵新明
（天津市计量监督检测科学研究院） JJF（津）52—2021
目 录
引言 1 范围· 2 引用文件 3 概述· 4. 术语和计量单位· 4. 1 漏电流 4.2 直流测试电压· 5计量特性 5. 1 漏电流 5.2 直流测试电压· 5.3 充电电流 5. 4 充电时间 5.5 超限指示引用误差 6校准条件 6. 1 环境条件· 6.2 主要测量标准及要求 7校准项目和校准方法 7. 1 校准项目· 7.2 校准方法 8校准结果表达· 9 复校时间间隔· 附录A电容漏电流测试仪校准原始记录参考格式附录B校准证书内页格式 B. 1 校准证书内页（第二页）格式·.· B. 2 校准证书校准结果页格式· 附录C 测量不确定度评定示例·
(I)
(1) .(1)
.（1) (2)
..(2) (2)
(2) ...(2) (2)
-(2) ..(2) (2) (2) .(2) (3) (3) ..(3) (3) (7) .(8) (9) (12) .(12) (13) ·(15)
1 JJF（津）52—2021
引言
本规范依据国家计量技术规范JJF1071一2010 《国家计量校准规范编写规则》 和 JJF1059.1《测量不确定度评定与表示》进行编制。
本规范为首次发布。
II JJF（津)52—2021
电容漏电流测试校准规范
1范围
本规范适用于各型电解电容漏电流测试仪的校准。电容器分选仪漏电流功能可参照本规范进行校准。
引用文件
2
本规范引用了下列文件： JJF1587一2016数字多用表校准规范 GB/T2693一2001电子设备用固定电容器第1部分：总规范凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3 概述
电容器漏电流是铝、钼类电解电容器的重要指标之一，可使用专门的电测量仪器开展测量。其测量原理如图1所示：
Cx
Uo
U
Ro
+
Ix
图1电容器漏电流测量原理图
图中：C一一被测电容器；
R—一标准电阻器； I.一一电容器的漏电流； U一一直流极化电源； U。一一电容器漏电流在R。的电压降。
4术语和计量单位 4.1漏电流LeakageCurrent
在电容器两端加上一定的直流电压所产生的直流电流。
4.2直流测试电压DCTestVoltage
测量电容漏电流时，施加在电容器两端的直流电压。
1 JJF（津）52—2021
5计量特性 5.1漏电流
测量范围：0.2μA～30mA；允许误差限：±0.3%。
5.2直流测试电压
测量范围：（1～1000）V；允许误差限：±0.5%。 5.3充电电流
测量范围： ：（0.5～500）mA；允许误差限：土5%。
5.4充电时间
测量范围：（0～999）S：允许误差限：土2%。 5.5超限指示引用误差
测量范围：0.2μA～30mA；允许误差限：土2%。 注：具体计量特性，可参照被校测试仪的技术要求。以上要求不适用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（20土5）℃； 6.1.2相对湿度：（50土20）%； 6.1.3大气压强：（86～106）kPa 6.1.4供电电源：（220±11）V； 6.1.5供电频率：（50土1）Hz； 6.1.6周围无影响校准工作的机械振动和电磁干扰。 6.2主要测量标准及要求 6.2.1数字多用表 6.2.1.1直流电流：10μA～100mA；最大允许误差：≤土0.1%。 6.2.1.2直流电压：（0.001～1000）V；最大允许误差：≤土0.05%。 6.2.2直流电阻箱：0.01Q～100MQ；准确度等级：0.1级。 6.2.3四端标准电阻器：100k2；最大允许误差：≤土0.05%。 6.2.4数字式电秒表：1ms～999s；最大允许误差：≤土0.005%。
校准项目和校准方法
7
7.1校准项目
序号 1 2 3 4 5 超限指示误差
校准方法的条款
项目名称
计量特性的条款
漏电流示值误差直流测试电压最大充电电流充电时间
7. 2. 4 7. 2. 5 7. 2. 6 7. 2. 7 7. 2. 8
5. 1 5. 2 5. 3 5. 4 5. 5
2 JJF（津）52—2021
7.2校准方法 7.2.1一般要求
被校准电容器电容漏电流测试仪置于校准环境条件下应不少于2h，以消除温度梯度。严格按使用说明书对被校准仪器进行预热。 7.2.2外观外观检查的内容包括：制造厂名或商标、出厂编号、仪器名称、型号；电容器电容漏电流测试仪的外形结构和附件是否损坏或脱落，机壳、端钮等是否碰伤或松动；供电电源电压、频率标志、接地端钮等是否正确。 7.2.3通电检查通电检查电容器电容漏电流测试仪的线路是否能正常工作，如存在影响正常工作的损坏（如线路短路或断路、绝缘部件的电器击穿、数码管等）。 7.2.4漏电流示值误差校准 7.2.4.1校准10μA以上的漏电流示值时，建议采用标准数字表法，如图2连接仪器，将数字多用表和直流电阻箱串联，接于电容测试端C,接线柱，数字多用表至于“DCI” 功能；校准10μA以下的漏电流示值时，建议采用伏安法，如图3连接仪器，直流电阻箱与标准电阻器串联，数字多用表至于“DCV”功能。并接于标准电阻器的电压采样端。 在校准过程中，直流电阻箱的示值不得低于2k2。
0 Cx
直流电阻箱
漏 O 电流测试仪
数字多用表
图2采用标准数字表法校准
3
