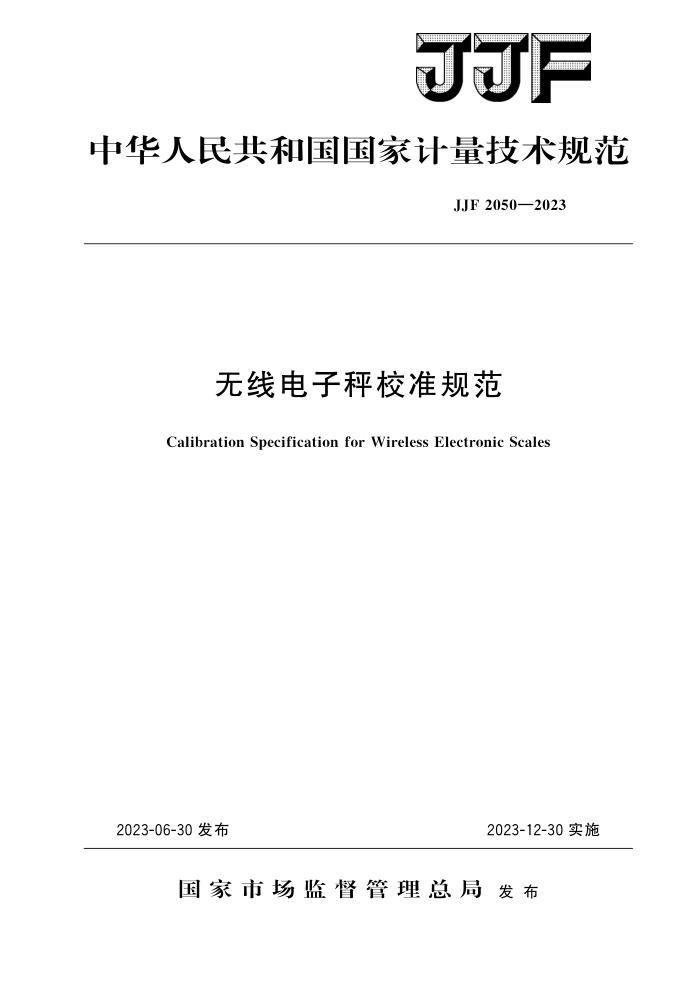

JJF
中华人民共和国国家计量技术规范
JJF2050—2023
无线电子秤校准规范
Calibration Specification for Wireless Electronic Scales
2023-12-30实施
2023-06-30发布
国家市场监督管理总局发布 JJF2050—2023
无线电子秤校准规范 Calibration Specificationfor Wireless Electronic Scales
JJF 2050—2023
归口单位：全国衡器计量技术委员会主要起草单位：湖北省计量测试技术研究院
山东省计量科学研究院
上海耀华称重系统有限公司
参加起草单位：甘肃省计量研究院
湖南省计量检测研究院
河北省计量检测技术中心
蓬莱市水玲码厂
本规范委托全国衡器计量技术委员会负责解释 JJF2050—2023
本规范主要起草人：
杨振立（湖北省计量测试技术研究院）
鲁新光（山东省计量科学研究院）张宏社（上海耀华称重系统有限公司）
参加起草人：
韩兴海（甘肃省计量研究院）罗检民（湖南省计量检测研究院）张树芳（河北省计量检测技术中心）
于水玲 冷（蓬莱市水玲码厂） JJF2050—2023
目 录
引言 1 范围· 2引用文件 3术语和计量单位 3.1术语 3.2计量单位 4 概述…· 4.1 原理· 4.2 结构.· 4.3 用途 5计量特性.…· 5.1分度值 5. 2 示值响应 5.3 示值误差· 5. 4 重复性 5. 5 偏载（如适用） 5.6旋转（如适用） 6 校准条件. 6.1 通信条件. 6.2环境条件. 6.3 校准所用标准器： 6.4 无线频率和功率（或场强） 7 校准项目和校准方法 7. 1 校准前准备· 7. 2 检查 7. 3 校准项目·
(II) (1) (1) (1 ) (1 ) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (6) (6) (6) (6) (6) (7)
校准方法· 8校准结果· 8. 1 示值误差校准结果... 8.2 重复性测量结果· 8.3 载荷在不同位置测量结果 8.4 校准证书
7. 4
复校时间间隔
9
I JJF2050—2023
附录A 校准记录格式附录B无线电子秤校准证书内页格式附录C无线电子秤测量结果不确定度评定方法附录D无线电子秤测量不确定度评定示例附录E本规范适用的无线电子秤频率、功率及对应微功率设备类型
(8) (10) (12) (15) (17)
II JJF2050—2023
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1059.1《测量不确定度评定与表示》等基础性系列规范，参照JJG539一2016《数字指示秤》编写。
本规范在编写过程中，充分比较了无线电子秤与常规电子秤的技术特点与要求，体现了无线电子秤的固有特性，又兼顾了与常规电子秤的共性。
本规范为首次发布 JJF2050—2023
无线电子秤校准规范
1范围
本规范适用于将称重传感器的测量信号通过无线电链路向称重指示器直接传输的无线电子秤的校准。
本规范不适用非单纯中继性质间接传输信号的无线电子秤和以物联网形式直接、间接传输称重传感器信号的无线电子秤的校准。
2引用文件
JJG539一2016数字指示秤 JJF1181衡器计量名词术语及定义 JJF1059.1测量不确定度评定与表示 GB2900.54一2002电工术语无线电通信：发射机、接收机、网络和运行 GB/T14733.1一1993电信术语电信、信道和网凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1术语
JJF1181《衡器计量名词术语及定义》、GB2900.54《电工术语无线电通信：发射机、接收机、网络和运行》、GB/T14733.1《电信术语电信、信道和网》界定的和以下名词术语均适用于本规范。 3.1.1无线电子秤wirelesselectronicscale
称重传感器与称重指示器之间信号传输直接采用无线电链路方式的电子秤。 3.1.2信道channel
两点之间单向传输信号的一种手段，注： 1几个信道可以共占一个公共通道，例如每个信道可分配以特定的频带或特定的时隙。 2“信道”不包括双向传输的涵义。 3 信道可按传输信号的性质或按其带宽，或其比特率来区别。例如：电话信道、电报信道、数
据信道、10MHz信道、34Mbit/s信道。 4在模拟载波系统中一般称为通路。 ［来源：GB/T14733.1—1993，701.02.01
3.1.3链路link
两点之间具有规定性能的电信设施。 注：通常以传输通道类型或容量来表示。例如：无线电链路、同轴链路、宽频带链路。
1 JJF2050—2023
［来源：GB/T14733.1—1993，701.02.08 3.1.4无线电链路radiolink
在两点之间利用无线电波进行通信的电信设施。 注：本规范的“无线电链路”仅指符合附录D所列出的无线电发射设施。 ［来源：GB2900.54—2002，713-02-07
3.1.5信号发射模块signaltransmittingmodule
由称重传感器（包含承载器等）、A/D转换电路（若适用）与无线电发射机构成的具有传感器信号发送功能的无线电子秤元件或组件。 3.1.6信号接收/处理模块signalreceiving/processingmodule
由称重指示器与无线电接收机构成的无线电子秤元件或组件。
3.1.7（无线）信号强度指示装置（radio）signalintensityindicator
无线电子秤上用于指示无线电收发信号强度的指示装置。
3.1.8配对pairing
无线电子秤的信号发射模块与信号接收/处理模块之间建立一对一固定、捆绑式通信链路关系的过程。
注：配对一般会在无线电子秤的其他任何操作前完成，且配对结果掉电后仍被保存。 3.2计量单位
无线电子秤使用的计量单位应为法定计量单位，包括：千克（kg）、克（g）和吨（t）。
4概述
4.1原理
将被称物置于承载器上，称重传感器产生的电信号通过数据处理装置转换及计算，由称重指示装置显示出称重结果。无线电子秤是以无线通信方式代替有线通信方式，通过无线电链路，实现称重传感器与称重指示器的链接和信号传输的电子秤。 4.2结构
无线电子秤主要包括两个核心模块：称重传感器（含承载器）、A/D转换电路（可选）与无线电发射机构成的传感器信号发射模块（以下简称“发射端”）；称重指示器与无线电接收机（内置或外置）构成的（传感器）信号接收/处理模块（以下简称“指示器端”），如图1所示。
信号接收/处理模块(指示器端)
信号发射模块(发射端)
无线电链路
称重指示器
无线电发射机
称重传感器
A/D转换
无线电接收机
图1无线电子秤核心模块结构示意图
2
