P

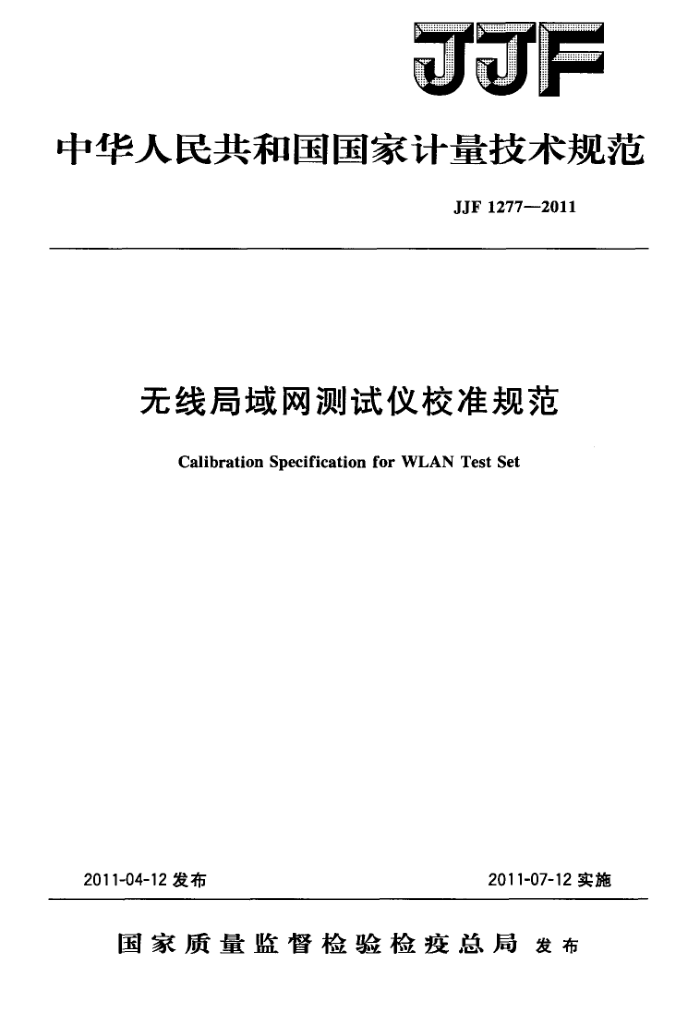

中华人民共和国国家计量技术规范
JJF 1277-2011
无线局域网测试仪校准规范
Calibration Specification for WLAN Test Set
2011-07-12实施
2011-04-12发布
国家质量监督检验检疫总局发布 JJF1277—2011
无线局域网测试仪校准规范
JJF 1277—2011
Calibration Specification for WLAN Test Set
本规范经国家质量监督检验检疫总局于2011年4月12日批准，并自 2011年7月12日起施行。
归口单位：全国无线电计量技术委员会起草单位：上海市计量测试技术研究院
工业和信息化部通信计量中心
本规范由全国无线电计量技术委员会负责解释 JJF1277—2011
本规范主要起草人：
詹志强（上海市计量测试技术研究院）
陆福敏（上海市计量测试技术研究院）
再志强（工业和信息化部通信计量中心）
参加起草人：
蔡青（上海市计量测试技术研究院） JJF1277—2011
目
录
1 范围· 2 引用文献· 3 术语和定义·· 4 概述 5计量特性 5.1参考晶体振荡器 5.2信号发生器 5.3功率分析仪.. 5.4 射频端口电压驻波比.. 6校准条件 6.1环境条件 6.2校准所用计量标准、仪表设备： . 7校准项目和校准方法 7.1外观及工作正常性检查· 7.2 参考晶体振荡器输出频率 7.3 信号发生器输出频率， 7. 4 信号发生器输出电平. 7. 5 信号发生器频谱纯度， 7. 6 信号发生器单边带相位噪声. 7.7 信号发生器数字调制质量参数 7.8 功率测量·. 7. 9 数字解调分析质量参数· 7.10 射频端口电压驻波比 8校准结果表达 9复校时间间隔附录A 校准记录格式附录B 主要项目校准结果不确定度评定实例附录 C 功能检查附录D WLAN信道列表
(1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (5) (5) (6) (8) (9) (10) (11) (13) (14) (14) (15) (16) (31) (44) (49)
+:
.
.
- JJF1277—2011
无线局域网测试仪校准规范
1 范围
本校准规范适用于满足IEEE802.1la/b/g/n（IEEE-InstituteofElectricaland ElectronicsEngineers，电气与电子工程师协会）标推的无线局域网（WirelessLoca AreaNetwork，简称WLAN）测试仪的校准。 2引用文献
JJF1177一2007CDMA数字移动通信综合测试仪校准规范。 IEEEStd802.11一2007Part11：无线局域网媒体访问（MAC）和物理（PHY）
层规范（IEEEStd802.1l—2007Part1l：Wireless LANMediumAccessContro (MAC)andPhysicalLayer(PHY)Specifications)
IEEEStd802.11b--1999Part11：无线局域网媒体访问（MAC）和物理（PHY）层规范2.4GHz频段较高速物理层扩展规范（IEEEStd802.11b—1999Part11 Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) specifications : Higher-speedPhysical LayerExtension in the 2.4 GHzBand)
IEEEStd802.11a一1999Part11：无线局域网媒体访问（MAC）和物理（PHY）层规范5GHz频段较高速物理层扩展规范（IEEEStd802.1la一1999Part11：Wire less LAN Medium Access Control (MAC)and Physical Layer (PHY) specifications High-speedPhysical Layer inthe 5GHzBand)
IEEEStd802.11g.2003Part11：无线局域网媒体访问（MAC）和物理（PHY）层规范（IEEEStd802.1lg.---2003Part1l：WirelessLANMediumAccessControl (MAC)andPhysicalLayer(PHY)specifications)
IEEEP802.11n/D4.00March2008Part11：无线局域网媒体访问（MAC）和物理 (PHY）层规范（IEEEP802.11n/D4.00March2008Part11：WirelessLANMedium Access Control (MAC)andPhysical Layer(PHY)specifications)
使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和定义
3.1符号时钟symbolclock
在数字调制信号的合成和分析中，由于数字调制信号的信源是比特数据，比特数据是时间离散的信号，而实际传输的是时间连续的电信号。在把时间离散的符号建立为连续信号时，或分析中需要把连续信号通过采集转换为离散信号，都需要通过时钟采集，符号时钟就是在离散信号和连续信号转换过程中的时钟信号。该信号的准确性对调制解调准确度有决定性影响。
1 JJF1277—2011
3.2导频误差矢量幅度piloterrorvectormagnitude（简称pilotEVM）
导频误差矢量幅度是指整个突发（burst）中所有OFDM（正交频分复用
orthogonalfrequecnydivisionmultiplexing）符号的导频子载波（pilot subcarriers）的误差失量幅度的均方根值，单位为dB。 4概述
IEEE802.11a/b/g/n无线局域网测试仪（以下简称WLAN测试仪）是由参考振荡器、数字调制信号发生器、功率分析仪、数字解调分析仪等构成的综合性测试仪器，主要用于WLAN电子产品的性能指标测试。
5计量特性 5.1参考晶体振荡器 5.1.1频率：10MHz 5.1.2最大允许误差：士1×10-6 5.2信号发生器 5.2.1频率范围及最大允许误差
频率范围：2.412GHz～2.484GHz，5.180GHz～5.825GHz 频率最大允许误差：士1×10-6
5.2.2电平范围及最大允许误差
1）调制信号：
电平范围：一90dBm～一10dBm 最大允许误差：土1.0dB
2）连续波信号：
电平范围：一90dBm~0dBm 最大允许误差：士1.0dB
5.2.3二次、三次谐波：<一25dBc 5.2.4二分之-次谐波：<一40dBc 5.2.5 非谐波和杂散信号：<一50dBc 5.2.6单边带相位噪声：<一100dBc/Hz，偏置频率20kHz 5.2.7数字调制质量参数
1）均方根矢量误差幅度（EVM） 802.11a:<2% 802.11b:<5% 802.11g: <2% 802.11n:<2% 2）符号时钟误差 5GHz频段要求符号时钟频率误差限为士20×10-°，2.4GHz频段要求符号时钟
频率误差限为士25×10-6。 2 JJF1277—2011
5.3功率分析仪 5.3.1频率范围：2.412GHz~2.484GHz，5.180GHz~5.825GHz 5.3.2电平测量范围及最大允许误差：一50dBm～十23dBm；土1.0dB 5.3.3数字解调质量参数
矢量误差幅度（rms）： 802.11a：54Mbit/s64QAMOFDM：<2.3%（功率-20dBm～-10dBm） 802.11b：DSSS：<3.0%（功率0dBm~-30dBm) 802.11g：54Mbit/s64QAMOFDM:<2.0%（功率-30dBm~0dBm) 802.11n：54Mbit/s64QAMOFDM：<2.0%（功率--20dBm~-10dBm）
5.4射频端口电压驻波比
射频端口电压驻波比≤1.5 注：以上技术指标不作合格性判别，仅提供参考。
6校准条件 6.1环境条件 6.1.1环境温度：15℃~25℃ 6.1.2环境湿度：≤80% 6.1.3电源电压及频率：198V～232V，48Hz52Hz 6.1.4周围无强电磁场干扰及无影响校准系统正常工作的机械振动。 6.2校准所用计量标准、仪表设备 6.2.1功率计及功率探头
频率范围：10MHz~6GHz 连续波功率测量范围：一60dBm20dBm 调制功率测量范围：一30dBm～20dBm 参考功率测量最大允许误差：土2% 功率测量线性：士3% 峰值功率测量：可以测量WLAN802.11a/b/g调制功率
6.2.2频率计数器
频率范围：10Hz～6GHz 频率计数最大允许误差：±1×10-7
6.2.3矢量信号发生器（带IEEE802.11a/b/g/n调制功能）
频率范围：10MHz～6GHz，频率最大允许误差：土1×10-7 输出功率电平范围：一90dBm～0dBm 功率电平最大允许误差：土1.0dB 电平输出线性度：土0.10dB 均方根EVM：1.0%
6.2.4频谱分析仪
频率上限：18GHz
3 JJF 1277—2011
电平测量范围：一120dBm～30dBm 具有802.11a/b/g/n发射频谱模板测试功能。
6.2.5网络分析仪
频率范围：100MHz～6GHz 方向性：>40dB
6.2.6失量信号分析仪
1）频率范围：20MHz～6GHz 2）内部时基最大允许误差：±1×10-7 3）具有IEEE802.11a/b/g/n矢量分析功能。 4）802.11b解调技术指标
剩余均方根EVM：2.0% 频率误差：土8Hz
5）802.11a/g解调技术指标
剩余均方根EVM：一43dB 频率误差：±8Hz
6）802.11n解调技术指标
剩余均方根EVM：43dB 频率误差：±8Hz
6.2.7功率放大器
频率范围：2.4GHz～6GHz 放大倍数：30dB 最大输出功率：33dBm
6.2.8衰减器
频率范围：2GHz～6GHz，最大允许输功率：2W 衰减值：20dB 输入输出端口驻波系数：<1.2
校准项自和校准方法
校准项目见表1。
表1校准项目表
序 号 1 2 3 4 5
项目名称外观及工作正常性检查参考晶体振荡器输出频率信号发生器输出频率信号发生器输出电平信号发生器频谱纯度
4
