JJF

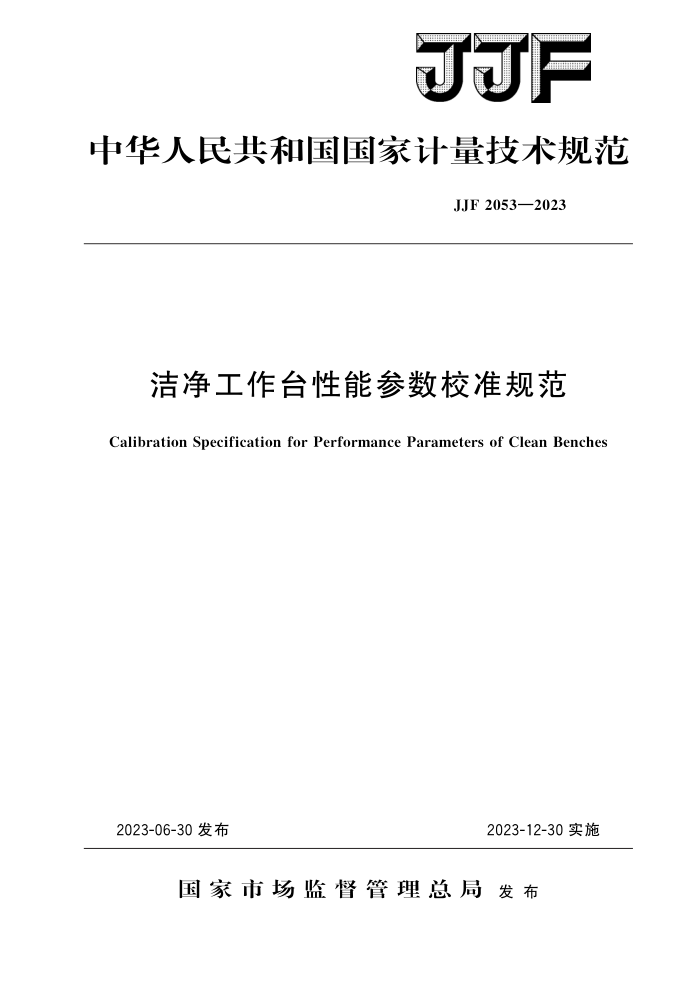

中华人民共和国国家计量技术规范
JJF2053—2023
洁净工作台性能参数校准规范
Calibration Specification for Performance Parameters of Clean Benches
2023-12-30实施
2023-06-30发布
国家市场监督管理总局发布 JJF2053—2023
洁净工作台性能参数校准规范 Calibration Specification for Performance
JJF2053—2023
Parameters of Clean Benches
归口单位：全国生物计量技术委员会主要起草单位：中国计量科学研究院
江苏省计量科学研究院
参加起草单位：苏州市计量测试院
北京市计量检测科学研究院
苏州安泰空气技术有限公司
本规范委托全国生物计量技术委员会负责解释 JJF2053—2023
本规范主要起草人：
隋志伟（中国计量科学研究院）
崔宏恩（江苏省计量科学研究院）李浩 (中国计量科学研究院）
参加起草人：
厉龙 (苏州市计量测试院) 高运华（中国计量科学研究院）张国城（北京市计量检测科学研究院）陈旭东（苏州安泰空气技术有限公司） JJF2053—2023
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1 ) (1) (1 ) (2) (2 ) (2) (2) (2) (3) (4) (4) (4) (4) (5) (6) (7) ( 7) (8) (8) (9) (9) (10) (13) (14)
范围· 2 引用文件。 3术语 3.1洁净工作台· 3.2垂直单向流洁净工作台 3.3水平单向流洁净工作台 3.4高效空气过滤器….... 3.5 超高效空气过滤器
1
概述· 5计量特性· 6 校准条件· 6.1环境条件. 6.2测量标准及其他设备.·. 7校准项目和校准方法. 7. 1 外观检查 7. 2 气流模式 7. 3 风速· 7. 4 高效/超高效过滤器检漏 7. 5 洁净度· 7. 6 照度· 7. 7 噪声 7. 8 振动 7. 9 产品保护（沉降菌法） 8 校准结果表达 9 复测时间间隔· 附录A 校准原始记录格式附录B 校准证书（内页）格式附录C 测量不确定度评定示例
4
.. JJF2053—2023
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。校准方法及计量特性等主要参考了GB/T13554一2020《高效空气过滤器》、 GB/T25915.1一2021《洁净室及相关受控环境第1部分：按粒子浓度划分空气洁净度等级》、JG/T292一2010《洁净工作台》和YY/T1539一2017《医用洁净工作台》。
本规范为首次发布。
二 JJF2053—2023
洁净工作台性能参数校准规范
1范围
本规范适用于洁净工作台性能参数的校准。
2引用文件
本规范引用了下列文件： GB/T13554—2020高效空气过滤器 GB/T25915.1一2021洁净室及相关受控环境第1部分：按粒子浓度划分空气
洁净度等级
JG/T292—2010洁净工作台 YY/T1539—2017医用洁净工作台凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。
3术语
GB/T13554—2020、GB/T25915.1—2021、JG/T292—2010和YY/T1539- 2017中界定的及以下术语和定义适用于本规范。 3.1洁净工作台cleanbench
一种箱式或类似结构的局部净化设备，可提供洁净度优于ISO5级（100级）的局部操作环境。
注：洁净工作台的常见名称有洁净工作台、超净工作台、医用洁净工作台、生物洁净工作台。
［来源：YY/T1539一2017，3.1，有修改 3.2垂直单向流洁净工作台verticalunidirectionalairflowcleanbench
洁净气流由方向单一、流线平行并且速度均匀稳定的垂直单向流流过有效空间的洁净工作台。
「来源：JG/T292—2010，3.1.2 3.3水平单向流洁净工作台horizontalunidirectionalairflowcleanbench
洁净气流由方向单一、流线平行并且速度均匀稳定的水平单向流流过有效空间的洁净工作台。
［来源：JG/T292—2010，3.1.3] 3.4高效空气过滤器highefficiencyparticulateair（HEPA）filter
用于空气过滤且使用GB/T6165规定的计数法进行试验，最大额定风量下未经消静电处理时的过滤效率及经消静电处理后的过滤效率均不低于99.95%的过滤器。
注：本规范中简称高效过滤器。
1 JJF2053—2023
［来源：GB/T13554—2020，3.1.1 3.5超高效空气过滤器ultra-low-penetratingair（ULPA）filter
用于空气过滤耳使用GB/T6165规定的计数法进行试验，最大额定风量下未经消
静电处理时的过滤效率及经消静电处理后的过滤效率均不低于99.999%的过滤器。
注：本规范中简称超高效过滤器。 ［来源：GB/T13554—2020，3.1.2
4概述
洁净工作台（以下简称工作台）是一种箱式局部空气净化设备，由箱体、风机、预过滤器、高效（或超高效）过滤器、照明及电器控制系统组成，在正常工作状态下能防止来自工作区外部的空气传播污染物通过操作口进入工作区。
工作台按照不同的气流流型分为垂直单向流、水平单向流和非单向流工作台，按照操作方式的不同分为单面操作型、双面操作型工作台。
5计量特性
工作台性能参数的各项计量特性指标见表1。
表1工作台性能参数的主要计量特性指标
计量特性
计量特性指标
平均风速 工作台操作区平均风速应在（0.2～0.5）m/s 不均勾度 ≤20%
风速
光度法：过滤器下游透过率应不超过0.05% 计数法：过滤器下游漏点值应不超过0.05%透过率对应的漏点值应达到ISO5级平均背景照度不大于1601x时，操作区台面的平均照度应不低于 300 1x 实际噪声应不大于65dB（A计权）工作区垂直表面中心频率从10Hz和10kHz之间的净振动应不超过5μm均方值（RMS）幅值
高效/超高效过滤器检漏
洁净度照度噪声
振动
注： 1风速适用于垂直和水平单向流工作台。 2如果工作台使用的高效/超高效过滤器标示效率级别高于99.95%，以工作台标示的透过
率为准。
3以上技术指标不用于合格判别，仅供参考
6校准条件 6.1环境条件 2 JJF2053—2023
6.1.1环境温度：（15～30）℃。 6.1.2相对湿度：≤85%。
注：上述条件与制造商的产品规定不一致时，以产品规定为准。 6.2测量标准及其他设备 6.2.1热式风速仪
测量范围（0～1）m/s时，最大允许误差为士0.015m/s或示值的士3%（取较大值）。 6.2.2尘埃粒子计数器
测量范围至少为（0.310）μm，计数最大允许误差为士30%FS。 6.2.3照度计
测量范围至少为（0～2000）1x，最大允许误差为士10%。 6.2.4声级计
测量范围至少为（40～100）dB，最大允许误差为士1dB，分辨力不低于1dB，有 “A”计权模式。 6.2.5高效过滤器检漏仪 6.2.5.1光度法
由气溶胶发生器和光度计组成。气溶胶发生器，压力调至最小140kPa，使用聚 α-烯烃（PAO）、邻苯二甲酸二辛酯（DOP）或与之相当的液体发生气溶胶；发生器喷嘴浸人液体的深度应不超过25mm；气溶胶发生器的压力计量程为（0～550）kPa，分辨力为7kPa，最大允许误差为士7kPa。光度计为线性或对数刻度，可以将过滤器上游气流中浓度不低于10g/LDOP（或相当液体）多分散气溶胶微粒标示为100%，能检测0.001%同一气溶胶微粒。 6.2.5.2计数法
由气溶胶发生器、颗粒稀释器及计数检漏仪（配有手持式扫描采样探头）3部分组成。气溶胶发生器产生冷态、多分散的气溶胶，如癸二酸二辛脂（DEHS），气溶胶粒径在（0.3～0.5）um范围内的集中度≥70%，气溶胶喷雾浓度为2×10°P/L。颗粒稀释器稀释倍率≥70。计数检漏仪采样量28.3L/min，检漏粒径通道包括0.3um、0.5um、 1um、3um、5um、10um，检漏粒径≥0.3um，扫描速度在（3~5）cm/s，探头与过滤器出风面间距（2～3）cm。 6.2.6振动测试仪
最小可靠读数为2.5um均方根（RMS）幅值，或者具有检测此幅值差异的能力，幅值线性度最大允许误差为士5%FS。 6.2.7烟雾发生装置
包括烟雾发生器及烟雾剂，提供可视烟雾（包括水雾和油雾）。
6.2.8$90培养皿
含营养琼脂培养基、胰蛋白陈大豆琼脂培养基（TSA）或其他适合普通微生物生长的无抑制剂和添加剂的培养基。 6.2.9菌落总数标准物质
应采用有证标准物质，扩展不确定度应不大于20%（k=2）。
3
