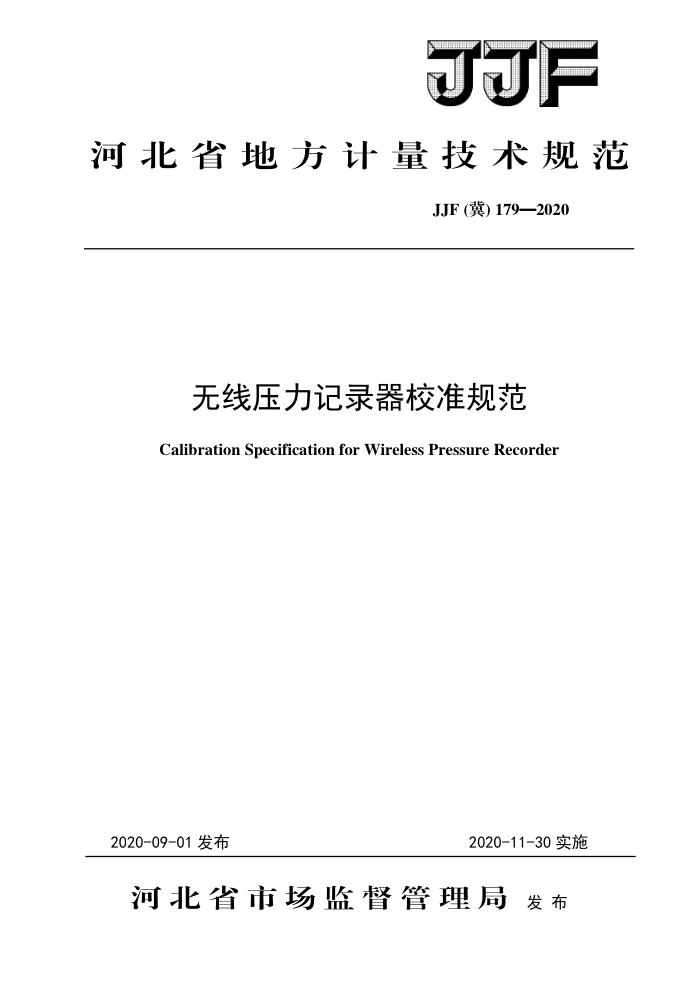

JJF
河北省地方计量技术规范
JJF (冀)179—2020
无线压力记录器校准规范
Calibration Specification for Wireless Pressure Recorder
2020-09-01发布
2020-11-30实施
河北省市场监督管理局 发布 JJF(冀)179—2020
无线压力记录器校准规范 Calibration Specification for Wireless Pressure Recorder
JJF(冀)179—2020
归口单位：河北省市场监督管理局主要起草单位：河北省计量监督检测研究院
张家口市计量测试所 JJF(冀)179—2020
本规范主要起草人：
郭增军王艳霞郭学军王彦伟许广文卜建林
(河北省计量监督检测研究院) (河北省计量监督检测研究院) (张家口市计量测试所) (河北省计量监督检测研究院) (河北省计量监督检测研究院) (河北省计量监督检测研究院) JJF(冀)179—2020
目 录
引言
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (6)
范围， 2 引用文件. 3 概述， 4 计量特性. 4. 1 耐压 4. 2 示值误差. 4. 3 回程误差， 5 校准条件. 5. 1 校准环境条件 5. 2 校准用设备. 6 校准项目和校准方法， 6. 1 外观检查. 6.2 耐压检查， 6.3 示值误差校准.. 6.4 回程误差校准， 7 校准结果的表达.： 8 复校时间间隔，附录A 原始记录格式示例附录B 校准证书内页格式示例附录 C 无线压力记录器压力示值误差测量结果的不确定度评定示例
1 JJF(冀)179—2020
引言
本规范是依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1008一2008《压力计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1094一2002《测量仪器特性评定》的规定而制定的
本规范的制定主要参考引用了JJG875-2019《数字压力计》检定规程、JJG1084一
2013《数字式气压计》检定规程的部分内容。
本规范为首次制定
II JJF(冀)179—2020
无线压力记录器校准规范
1范围
本规范适用于压力测量范围为(0～500)kPa的无线压力记录器的校准。
2 引用文件
JJG875-2019数字压力计检定规程 JJG1084一2013数字式气压计检定规程 JF1001-2011通用计量术语及定义 JJF1008-2008压力计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JF1094-2002测量仪器特性评定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件：
其最新版本（包括所有的修改单）适用于本规范。 3概述
无线压力记录器用于不方便引线环境的压力检测，主要应用于热力灭菌领域中的压力检测。
无线压力记录器与控制器、上位机共同组成一套检测设备，无线压力记录器主要由压力传感器、信号处理及温补电路、存储模块、无线通信模块等组成，外壳一般采用不锈钢或耐高温医用硬质塑料制作，内部采用耐高温电池供电，具有防水、防高温蒸汽的密封措施。无线压力记录器的测量数据可以通过无线通信技术实时传输到上位机，也可以保存到存储模块，待检测结束后从存储器中读取出，再进行数据处理，并以数字和图形形式在上位机显示，上位机软件一般具有对无线压力记录器进行参数设置、数据导出、数据处理等功能。 4计量特性 4. 1耐压
无线压力记录器在承受测量压力上限时，不得有泄露和损坏现象。 4.2示值误差
无线压力记录器在20℃和121℃温度点校准，压力示值误差不大于最大允许误差。
1 JJF(冀)179—2020
4.3回程误差
无线压力记录器的回程误差不大于最大允许误差的绝对值。 注：以上所有指标不适用于合格性判别，仅作参考。
5校准条件 5.1校准环境条件
环境温度：（20±5）℃；相对湿度：≤85%。校准过程中，应无影响校准结果的干扰。
5.2校准用设备 5.2.1可供选择的标准器种类：
a）气体活塞式压力计：压力范围(0～500)kPa，0.05级。 b）数字式压力计：压力范围(0～500)kPa，0.05级。
5.2.2选用的压力标准器测量范围至少应覆盖被校准无线压力记录器的测量范围，标准器最大允许误差的绝对值应不大于被校准的无线压力记录器最大允许误差绝对值的三分之一。 5.2.3辅助设备
a）气体压力控制装置：一般由压力源、压力调节器等组成，必要时包括气压箱。 b）压力实验装置：提供密闭环境。 c）温度试验箱：温度范围(0150)℃；均匀度不超过±0.5℃；波动度不超过±0.5℃。 d）三通及导压管等。
6校准项目和校准方法 6.1外观检查
仪器铭牌标识清楚，内容应包括仪器名称、生产厂家、出厂编号、型号规格等。确定没有影响校准计量特性的因素后再进行校准。 6.2耐压检查
将无线压力记录器放置于压力试验装置中，加压至最大测量压力，时间不少于5min，取出无线压力记录器检查其外壳应无明显变形或损坏。 6.3示值误差校准
在20℃温度点，将设置好参数的无线压力记录器放入压力试验装置中，接入压力标
