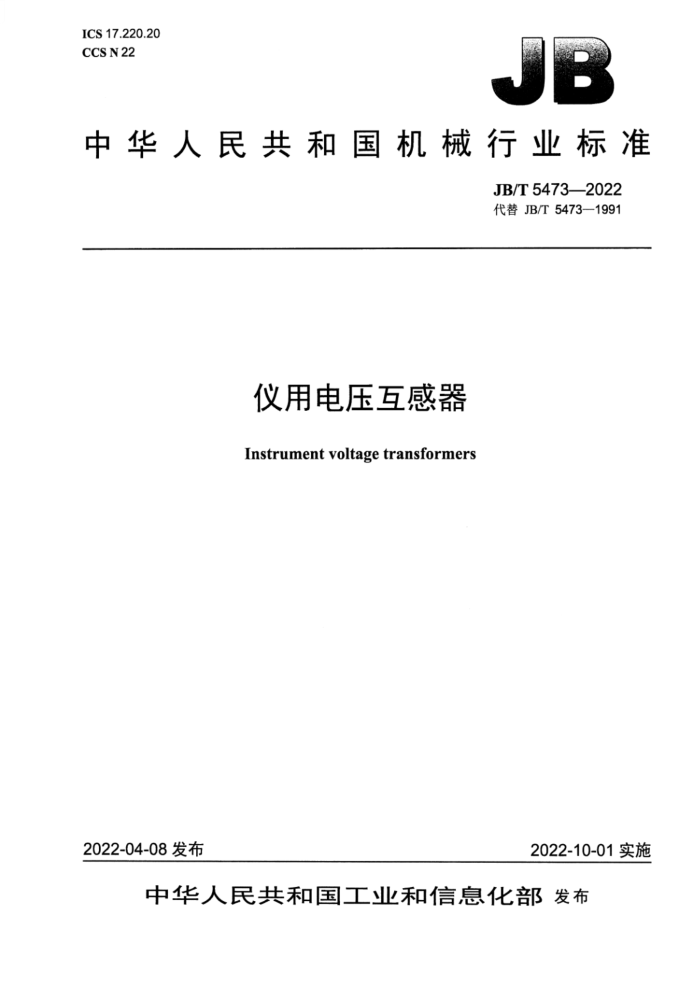

ICS17.220.20 CCS N 22
中华人民共和国机械行业标准
JB/T5473—2022 代替JB/T5473—1991
仪用电压互感器
Instrumentvoltagetransformers
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部发布 JB/T5473—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类
U
4.1 按主绝缘介质分类， 4.2 按额定电压分类. 4.3 按正常工作环境分类。 5技术要求 5.1 使用条件 5.2 额定值... 5.3 机械强度要求. 5.4 绝缘要求... 5.5 计量性能要求.. 5.6 短路承受能力.. 5.7 使用寿命.. 6外观与结构要求. 6.1 一 一般要求. 6.2 铭牌标志... 6.3 接线端子及标志. 6.4 接地端子及标志. 6.5 电气间隙和爬电距离. 6.6 充放气及密封. 6.7 注油及密封.. 6.8 短路保护装置 6.9 封印及其他试验方法
6
7
X
7.1 总体要求. 7.2 般检查 7.3 机械强度试验. 7.4 绝缘电阻测量. 7.5 绝缘强度试验.. 7.6 准确度试验 7.7 短路承受能力试验 7.8 高低温试验 7.9 湿热试验. 7.10 长霉试验. 7.11 盐雾试验
12 12 12 3
1 JB/T5473—2022
8检验规则， 8.1分类.. 8.2出厂试验 8.3型式试验 9包装、运输和贮存 9.1包装... 9.2 运输和贮存. 附录A（规范性）互感器误差测量电路
13 13 14 .14 14
14 15
图A.1 互感器1/1自检电路图A.2 以标准电压互感器作标准器的比较法误差测量电路图A.3 以感应分压器作标准器的比较法误差测量电路
15 15 16
表1 正常工作环境条件表2 静态承受试验载荷.. 表 3 工频耐受电压表4误差限值. 表5低压互感器的电气间隙和爬电距离表6高压互感器绝缘表面最小爬电距离表7 绝缘电阻测量施加的直流电压表8误差测量时参数条件表9误差修约间隔. 表10检验项目、技术要求与试验方法，表11运输、贮存的基本环境条件，
4
.9
12 13 14
II JB/T5473—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T5473一1991《仪用电压互感器》，与JB/T5473一1991相比主要技术变化如下：
修改了本文件适用的范围，在范围中对规定的内容进行了修改；修改了规范性引用文件：修改了互感器的分类，对按正常工作环境分类的互感器，以“实验室”“一般户内”“户外（有遮蔽”分别代替“P组”“S组”“A组”；修改了额定值和技术要求，将原“额定值和技术要求”更名为“技术要求”，将“额定值”作为子项列入“技术要求”并进行了修改；修改了互感器使用条件，将原第5章“环境条件”作为子项归入到第5章“技术要求”并进行了修改；增加了对互感器安全防护的要求；增加了对额定电压为（220/V5）kV及以上电压等级的作一般测量用互感器一次接线端子承受静态载荷的机械强度要求；增加了对高压互感器爬电距离的要求；增加了对额定一次电压为35kV以上电压等级的作一般测量用互感器的绝缘强度要求；增加了对气体绝缘互感器的要求；增加了对互感器短路承受能力的要求和试验方法；修改了互感器准确度指标及相应误差限值要求；修改了互感器准确度试验条件及方法；删除了对包装条件下互感器的碰撞和跌落等项目的要求；修改了检验规则的编排方式，并删除了周期性检验、可靠性要求及试验方法。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工联合会提出。 本文件由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本文件起草单位：中国电力科学研究院有限公司、哈尔滨电工仪表研究所有限公司、物兴科技（深
圳）有限公司、深圳市科陆电子科技股份有限公司、国网宁夏电力有限公司电力科学研究院、国网重庆市电力公司电力科学研究院、国网黑龙江省电力有限公司电力科学研究院、国网重庆市电力公司营销服务中心（计量中心）、哈尔滨汇鑫仪器仪表有限责任公司、国网江苏省电力有限公司技能培训中心、许继集团有限公司、华立科技股份有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司。
本文件主要起草人：吴良科、郭闯、侯庆全、闫垚锋、米思蓓、肖凯、王三强、叶红恩、张浩淼、 商铁滨、杨洪、曾仕途、殷聪、李可、任罡。
本文件所代替文件的历次版本发布情况为：
JB/T5473—1991。
II JB/T5473—2022
仪用电压互感器
1范围
本文件规定了仪用电压互感器的术语和定义、分类、技术要求、外观与结构要求、试验方法、检验规则及包装、运输和贮存。
本文件适用于电磁式仪用电压互感器的制造。 本文件不适用于电力系统中使用的电压互感器。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T156标准电压 GB/T191包装储运图示标志 GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+
12h循环）
GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T4208外壳防护等级（IP代码） GB/T4796.1环境条件分类第1部分：环境参数及其严酷程度 GB/T8905六氟化硫电气设备中气体管理和检测导则 GB/T13384机电产品包装通用技术条件 GB/T16927.1一2011高电压试验技术第1部分：.一般定义及试验要求 GB/T17215.211一2021电测量设备（交流）通用要求、试验和试验条件第11部分：测量设备 GB/T20840.1一2010互感器第1部分：通用技术要求 GB/T20840.3一2013互感器第3部分：电磁式电压互感器的补充技术要求 GB/T22071.2一2017互感器试验导则第2部分：电磁式电压互感器
3术语和定义
GB/T20840.1—2010、GB/T20840.3—2013和GB/T17215.211—2021界定的以及下列术语和定义适用于本文件。 3.1
仪用电压互感器instrumentvoltagetransformer 为测量仪器或仪表传递信息信号的作标准器或一般测量用（不包括电力系统用）的电压互感器。
3.2
低压仪用电压互感器 lowvoltageinstrumentvoltagetransformer
1 JB/T5473—2022
额定电压为1kV及以下的仪用电压互感器。
3.3
高压仪用电压互感器highvoltageinstrumentvoltagetransformer 额定电压为1kV以上的仪用电压互感器。
3.4
电气间隙electricclearance 两个导电部件之间最短的空间直线距离。
3.5
爬电距离creepagedistance 两个导电部件之间沿绝缘材料表面的最短距离。
4分类
4.1按主绝缘介质分类
仪用电压互感器按主绝缘介质分： a）干式（包括浇注式）仪用电压互感器： b）油浸式仪用电压互感器； c）充气式（绝缘介质为气体）仪用电压互感器。
4.2按额定电压分类
仪用电压互感器按额定电压分： a）低压仪用电压互感器（以下简称“低压互感器”)； b）高压仪用电压互感器（以下简称“高压互感器”)。
4.3按正常工作环境分类
仪用电压互感器按正常工作环境分： a）实验室仪用电压互感器； b）一般户内仪用电压互感器： c）户外（有遮蔽）仪用电压互感器。
5技术要求
5.1使用条件
仪用电压互感器（以下简称“互感器”）的正常工作环境条件见表1。
表1 正常工作环境条件
一般户内 -5~40
组别温度： ℃ 相对湿度 % 霉菌
实验室 5~40
户外（有遮蔽）
5~40
≤95b 有
≤95 根据用户要求确定
≤80 无
2 JB/T5473—2022
表1正常工作环境条件（续）实验室
组别盐雾污染等级° 电源频率
一般户内根据用户要求确定
户外（有遮蔽）
有 Ⅱ级
无 I级
Ⅱ级 50±0.5
Hz 海拔 m
普通型≤1000：高原型≤4000
温度范围为基本要求，特殊用途的可在订货合同中注明按GB/T4796.1规定的其他温度范围。 高湿度条件下，凝露可能会在温度突变时偶然出现。 “污染等级I级”指无污染或仅有干燥的非导电性污染；“污染等级ⅡI级”指一般情况仅有非导电性污染，偶然出现可能会造成短暂导电性的凝露。
5.2额定值 5.2.1 额定一次电压标准值
高压互感器额定一次电压标准值优先选取GB/T156规定的常规值（按接地互感器取相电压）；低压互感器额定一次电压标准值为：（100/V3）V、100V、（110/V3）V、110V、115V、120V、
200V、220V、230V、300V、380V、400V、480V、500V、600V、660V、1000V。 5.2.2 额定二次电压标准值
互感器额定二次电压标准值为：（100/V3）V（优选值）、100V（优选值）、150V、220V。 5.2.3 3额定二次负荷
互感器的额定二次负荷标准值应依据S%=U2Y（U2N为额定二次电压、Y为二次负荷导纳）计算选取，额定二次电压为100V时，优先选取0.1V·A、0.2（或0.25）V·A、0.5V·A、1V·A、2.5V·A、 5V·A、7.5V·A、10V·A。 5.2.4 额定二次负荷功率因数
互感器的额定二次负荷功率因数应分别为1和0.8（滞后）～1。 5.2.5 额定频率
互感器的额定频率为50Hz。 5.3机械强度要求
额定电压为220/V3kV及以上电压等级的作一般测量用互感器一次接线端子应能承受要求的静态承受试验载荷（见表2），规定的静载荷可从任意方向施加于一次接线端子。
在常规工作条件下所加载荷的总和不应超过表2中静态承受试验载荷的50%。
表2 静态承受试验载荷
额定电压 kV
静态承受试验载荷
N 600 800
220/V3、330/V3
500/ V3
m JB/T5473—2022
表2 静态承受试验载荷（续）
静态承受试验载荷
额定电压 kv
N 1 000
750/V3、1000/V
注1：表中给定的试验载荷值是在考虑最不利工况下的载荷组合。 注2：端子承受防转动的静态扭矩试验载荷，由制造厂和用户协商确定。 试验完成后互感器不应出现损坏迹象（明显变形、破裂或渗漏）。
5.4 绝缘要求 5.4.1 绝缘电阻
低压互感器一次绕组对二次绕组及接地端子之间的绝缘电阻不应小于100M2；低压互感器和高压互感器二次绕组对接地端子之间的绝缘电阻均不应小于100MQ；高压互感器（包括接地互感器和不接地互感器）一次绕组对二次绕组及接地端子之间的绝缘电阻应在产品技术条件中规定。 5.4.2 工频耐电压强度
低压互感器和额定一次电压为35kV及以下电压等级的不接地（高压）互感器一次绕组段间（如有）、一次绕组对二次绕组及接地端子之间、接地（高压）互感器一次绕组高压端（A）对一次绕组接地端（X）及接地端子之间的工频试验电压见表3。
表3 工频耐受电压
工频耐受电压有效值
额定一次电压有效值
工频耐受电压倍数
kv 2 3 5 7.5 12 20 30 40 70 一一
kv 0.5 1 2 3 6 10 15 20 35
- -
一 - 一一 - 一
1.5 1.4 1.4 1.3 1.3 1.2
110（66)//3
220/V/3 330//3 500/V3 750//3 1 000/V3
-
注：在海拔超过1000m的环境中使用时，应考虑外绝缘破坏性放电电压会受到空气密度减小影响，海拔对外绝
缘影响参见GB/T20840.12010中6.6.2。
表3中额定一次电压为［110（66）/V3］kV及以上电压等级互感器绝缘强度试验的工频耐受电压
4
