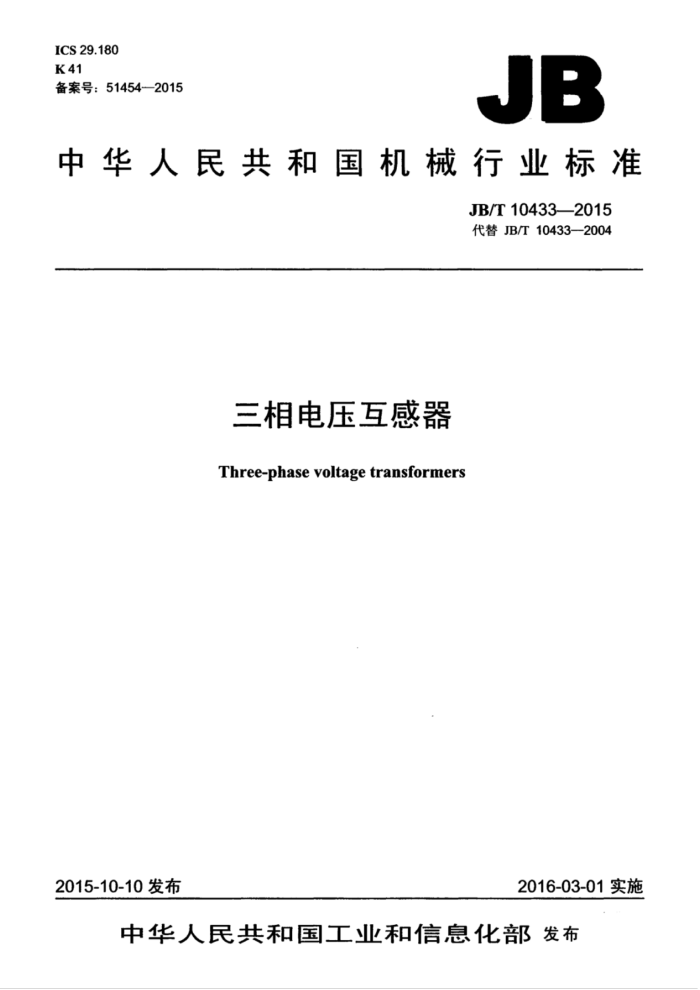

ICS29.180 K41 备案号：51454-—2015
JB
中华人民共和国机械行业标准
JB/T10433—2015 代替JB/T10433—2004
三相电压互感器 Three-phase voltage transformers
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T104332015
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4正常和特殊使用条件. 5额定值..
-
设计和结构试验·
6
8运输、存、安装、运行和维修规则 9安全性 10产品对自然环境的影响...
22 22 **22
图1 由V联结组成的三相不接地电压互感器端子标志图2 由Y联结组成的三相不接地电压互感器端子标志图3 三相直接接地电压互感器端子标志图4 经高阻抗接地的三相不直接接地电压互感器端子标志图5 额定电压因数为1.9的三相电压互感器的误差测量电路示意图图6 额定电压因数为1.5的三相电压互感器的误差测量电路示意图. 图7 额定电压因数为1.9的三相电压互感器的剩余电压误差测量电路示意图图8 额定电压因数为1.5的三相电压互感器的剩余电压误差测量电路示意图图9 三相不接地（V联结）电压互感器局部放电测量电路（三相电源）图10 三相不接地（Y联结）电压互感器局部放电测量电路（三相电源）图11 三相接地电压互感器局部放电测量电路（三相电源）图12 三相电压互感器局部放电测量的校准电路（三相电源）图13 三相不接地（V联结）电压互感器局部放电测量电路（单相电源）图14 三相不接地（Y联结）电压互感器局部放电测量电路（单相电源）图15 三相接地电压互感器局部放电测量电路（单相电源）图16 三相电压互感器局部放电测量的校准电路（单相电源）
电话
6
12 .13 .13
14 .16 .17 .17 ..18
.18 .19 19 .20
表1试验项目. 表2准确度试验的负荷范围。
12 JB/T10433-—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T104332004《三相电压互感器》，与JB/T10433-一一2004相比主要技术变化如下： a）结构型式参照GB20840.1一2010《互感器第1部分：通用技术要求》和GB20840.3一2013《互
感器第3部分：电磁式电压互感器的补充技术要求》进行了调整： b）对规范性引用文件进行了修改； c）对部分定义进行了适当的调整； d）对额定输出标准值进行了调整； e）对一般结构要求进行了修改和增补： f）增加了设备接地的要求； g）增加了外壳防护等级的要求； h）对试验项目和试验方法进行了调整： i）增加了安装、运行和维护规则： j）增加了对产品安全性的要求； k）增加了产品对自然环境的影响。 本标准由中国机械工业联合会提出。 本标准由全国互感器标准化技术委员会CSAC/TC222）归口。 本标准起草单位：沈阳变压器研究院股份有限公司，中国电力科学研究院、大连第一互感器有限责
任公司、大连北方互感器集团有限公司、宁波华通互感器制造有限公司、中山市泰峰电气有限公司、江苏科兴电器有限公司、江西赣电电气有限公司、大连第二互感器集团有限公司、浙江天际互感器有限公司、重庆华虹仪表有限公司、宁波同禾互感器有限公司、大连华夏泰克电气集团有限公司。
本标准主要起草人：章忠国、张显忠、叶国雄、沙玉洲、王仁焘、贺春安、何泽坚、蔡强、张爱民、 滕守全、徐文、秦江峰、裘坚强、张传城。
本标准所代替标准的历次版本发布情况为： --JB/T10433—2004.
II JB/T10433—2015
三相电压互感器
1范围
本标准规定了三相电压互感器的术语和定义、正常和特殊使用条件、额定值、设计和结构、试验、 运输、贮存、安装、运行和维修规则、安全性和产品对自然环境的影响。
本标准适用于供电气测量仪表或电气保护装置使用、额定频率为50Hz、设备最高电压Um≤40.5kV 的三相电压互感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T156标准电压 GB/T2900.94电工术语互感器 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T22071.2互感器试验导则第2部分：电磁式电压互感器 GB20840.12010互感器第1部分：通用技术要求 GB20840.3互感器第3部分：电磁式电压互感器的补充技术要求
3术语和定义
GB20840.1、GB20840.3和GB/T2900.15界定的以及下列术语和定义适用于本文件。
3.1
三相电压互感器three-phase voltage transformer 供三相系统使用并形成一体的电压互感器。
3.2
三相不接地电压互感器 three-phase unearthed voltage transformer 一次绕组的各个部分（包括接线端子在内）都是按额定绝缘水平对地绝缘的三相电压互感器。
3.2.1
三相V联结电压互感器three-phase V connection voltage transforimer 一次绕组联结成V接线的三相不接地电压互感器。 注：这种互感器也可由两台单相不接地电压互感器组装成一体而构成。
3.2.2
三相Y联结电压互感器three-phase Yconnection voltagetransformer 一次绕组联结成Y接线的三相不接地电压互感器。
3.3
三相接地电压互感器three-phase earthed voltage transformer 一次绕组联结成YN接线，中性点在运行中接地的三相电压互感器。
L JB/T10433—2015
3.3.1
三相直接接地电压互感器three-phase directly earthed voltage transformer 一次绕组联结成YN接线，中性点在运行中直接接地，且带有联结成开口三角形的剩余电压绕组的
三相接地电压互感器。
注：这种互感器也可由三台单相接地电压互感器组装成一体而构成。 3.3.2
三相不直接接地电压互感器three-phase non-directly earthed voltagetransformer 一次绕组联结成YN接线，且中性点在运行中经高阻抗接地的三相接地电压互感器。 注：这种互感器也可由三台单相电压互感器及高阻抗接地装置组装成一体而构成。
3.4
测量用三相电压互感器 three-phase measuring voltage transformer 向测量仪器，积分仪表和其他类似电器传送信息信号的三相电压互感器。
3.5
保护用三相电压互感器three-phase protective voltage transformer 向继电保护和控制装置传送信息信号的三相电压互感器。
4正常和特殊使用条件
4.1一般要求
除本标准规定外：三相电压互感器其他的正常和特殊使用条件均按GB20840.1的规定。 与三相电压互感器组装成一体的高阻抗接地装置的使用条件应符合相关标准和/或技术条件的要求。
4.2正常使用条件 4.2.1电压波形
电压波形应为正弦波，总谐波含量不超过5%，偶次谐波含量不超过1% 4.2.2三相电压的对称
三相电压应近似对称。近似对称意味着连续的最高相间电压比最低相间电压不应高1%，或在异常的短期（近似30min）情况下，不应高2%
5额定值
5.1一般要求
额定值的-般要求按GB20840.1的规定。 5.2设备最高电压
设备最高电压按GB20840.1的规定。 5.3绝缘要求 5.3.1一次端额定绝缘水平
三相电压互感器的一次端额定绝缘水平应以GB20840.1一2010中表2所列的设备最高电压Um（或
2 JB/T10433-2015
U.）为依据。
对于设备最高电压Um为0.415kV的三相电压互感器：其额定短时工频耐受电压为3kV（方均根值）。 5.3.2一次端的其他绝缘要求 5.3.2.1局部放电
局部放电要求适用于Um≥7.2kV的三相电压互感器。各相的局部放电水平不应超过GB20840.1一 2010中表3规定的限值。 5.3.2.2截断雷电冲击
截断雷电冲击耐受电压按GB20840.1的规定。 5.3.2.3电容量和介质损耗因数
本要求仅适用于设备最高电压Um为40.5kV的油浸式三相电压互感器。 5.3.2.4接地端子的工频耐受电压
对于三相接地电压互感器，其一次绕组准备直接接地的中性点端子与箱壳或座架等绝缘时，中性点端子对地的额定短时工频耐受电压应为3kV（方均根值）：但对设备最高电压Um为40.5kV的三相电压互感器：其额定短时工频耐受电压应为5kV（方均根值）。
对于三相不直接接地电压互感器，其一次绕组中性点的绝缘水平可由制造方与用户协商确定。 5.3.3段间绝缘要求
当三相电压互感器的二次绕组分成两段或多段时，段间绝缘的额定短时工频耐受电压应为3kV（方均根值》。 5.3.4二次绕组及剩余电压绕组的额定绝缘要求
二次绕组及剩余电压绕组绝缘的额定短时工频耐受电压应为3kV（方均根值）。 5.3.5绝缘电阻
三相电压互感器的一次绕组对二次绕组及地、二次绕组之间及对地的绝缘电阻，应符合产品技术条件或订货合同的要求。 5.4额定频率
额定频率的标准值为50Hz。 5.5额定电压标准值 5.5.1额定一次电压
额定一次电压标准值应为GB/T156中的系统标称电压值之一。 对于三相Y联结电压互感器和三相接地电压互感器，其额定一次电压标准值为额定系统电压的
1//3。
注：作为测量用或保护用的三相电压互感器，其性能是以额定一次电压为基准的，但其额定绝缘水平是以GB156
所列的设备最高电压为基准的。
3 JB/T10433—2015
5.5.2额定二次电压
额定二次电压的标准值为100V。 对于三相Y联结电压互感器和三相接地电压互感器，其额定二次电压标准值为100//3V。
5.5.3剩余电压绕组的额定电压
对于三相接地电压互感器的每相剩余电压绕组，其额定电压值应为1003V或100V。 注：100/3V只适用于额定电压因数为1.9的三相电压互感器（所在电力系统为中性点绝缘系统或中性点非有效接
地系统），100V只适用于额定电压因数为1.5的三相电压互感器（所在电力系统为中性点有效接地系统》
5.5.4剩余电压额定值
在三相对称的额定一次电压状态下，任意一次线端与中性点发生直接短接时，无论互感器所在电力系统的接地方式如何，三相接地电压互感器剩余电压绕组开口角端产生的剩余电压的额定值均为 100V. 5.6额定电压因数标准值
额定电压因数标准值按GB20840.3的规定。 5.7输出 5.7.1额定输出
除三相V联结电压互感器外，三相电压互感器额定输出标准值指的是每一相的值。 对于三相V联结电压互感器，其额定输出标准值则是指两关联相之间的额定输出值（负荷接线方
式亦应是对应的V联结）。
以伏安表示的功率因数为1.0的额定输出标准值为： 1.0VA-1.5VA-2.5VA-3.0VA5.0VA-7.5VA-10VA（负荷系列I）。 以伏安表示的功率因数为0.8（滞后）的额定输出标准值为： 10VA、15VA20VA.25VA-30VA.40VA（负荷系列II）其中有下标横线的数值为优先值。 注1：对于计量用测量级的负荷功率因数也可根据用户要求选取其他值。 注2：对于给定的一台三相电压互感器，只要其额定输出之一是标准值并满足一个标准的准确级，则充许其余的额
定输出可以规定为非标准值，但要求满足另一个标准的准确级。
5.7.2剩余电压统组开口角端额定输出
剩余电压绕组开口角端额定输出应按剩余电压额定值为100V计算，其值应以伏安表示，并在5.7.1 的规定值中选取。 5.7.3二次绕组热极限输出
在额定二次电压下的热极限输出的标准值为：25VA、50VA、100VA负荷功率因数为1.0。 5.8额定准确级 5.8.1测量用三相电压互感器的准确度要求 5.8.1.1准确级的标称
测量用三相电压互感器的准确级，是以该准确级在额定电压和额定负荷下所规定的最大充许电压误
