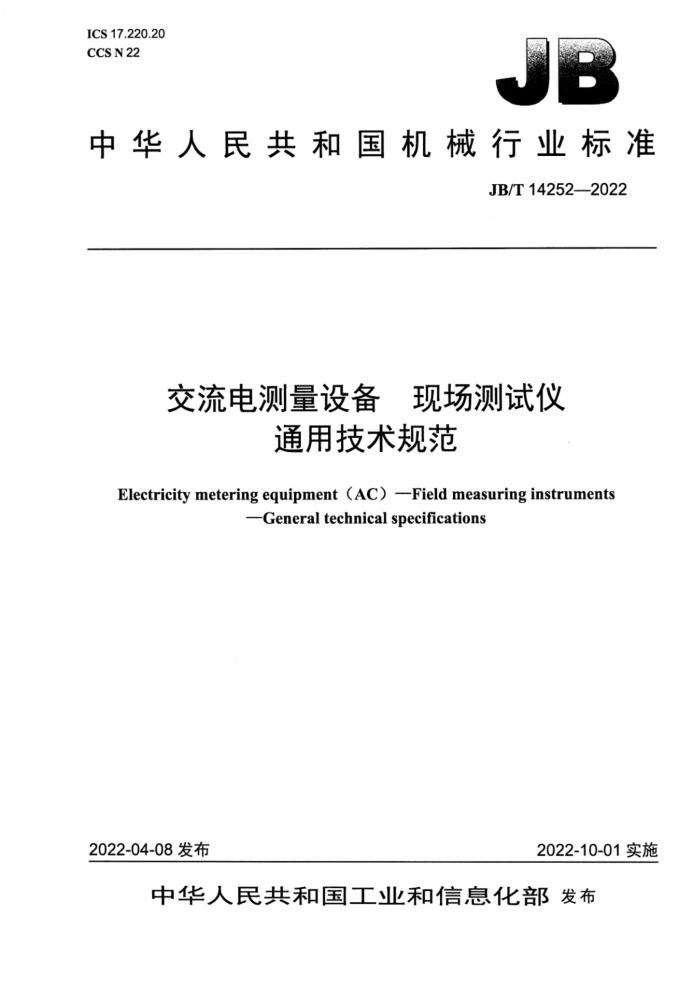

ICS 17.220.20 CCS N 22
中华人民共和国机械行业标准
JB/T14252—2022
交流电测量设备 现场测试仪
通用技术规范
Electricity metering equipment (AC) -Field measuring instruments
Generaltechnicalspecifications
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部发布 JB/T14252—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义、符号 3.1术语和定义 3.2符号 4分类... 5气候条件.. 6标志及信息 6.1壳体标志. 6.2铭牌标志. 6.3技术文件信息 7技术要求.. 7.1功能要求. 7.2机械要求.. 7.3电气要求.. 7.4技术指标 7.5 电磁兼容性要求， 8试验 8.1 试验条件.. 8.2 机械性能试验 8.3 电气安全性试验. 8.4 功能试验. 8.5 技术指标检测试验， 8.6 电磁兼容性试验 8.7 标志（附着力）试验 9检验规则， 9.1 检验分类. 9.2 型式检验. 9.3 出厂检验. 10包装和贮存 10.1包装. 10.2贮存附录A（资料性）基本误差及影响量试验记录参考表 A.1正弦波电压、电流、功率误差试验 A.2相位检测及相位-功率影响试验， A.3谐波电压、电流、功率误差试验 A.4频率检测及频率-电压、电流、功率影响试验
I
+*
10 10 10 10 10 11 16 .21 21 .21 21 .24 24 .24 24 25 25 25 27 27
1 JB/T14252—2022
A.5三相电压/电流不平衡影响试验附录B（规范性）交流畸变影响试验谐波及波形， B.1 电流直流-偶次谐波影响试验， B.2 电流间谐波影响试验 B.3 电流奇次谐波影响试验.. B.4E 电流多次过零谐波影响试验 B.5 方顶波电流谐波影响试验... B.6 尖顶波电流谐波影响试验 B.7 脉冲波电流谐波影响试验.
28
-29 .29 .31 .32 .33 ...34 ..35 ....36
图B.1 电流直流-偶次谐波影响试验电路及频谱、波形图B.2 电流50Hz间谐波试验电压、电流波形. 图B.3 电流奇次谐波影响试验电压、电流波形. 图B.4 电流多次过零谐波试验电压、电流波形.. 图B.5 方顶波电流谐波影响试验电压、电流波形图B.6 尖顶波电流谐波影响试验电压、电流波形，图B.7 脉冲波电流谐波影响试验电压、电流波形..
...29 ..31 ..33 .34 ....35 .36
37
表1 气候条件表2 电参量基本误差限值. 表3影响量引起示值变差限值，表4参比条件. 表5# 被测量畸变影响试验. 表6电磁骚扰影响试验项目及试验等级. 表7 交流电压暂降和短时中断试验. 表8检验项目，表A.1 正弦波电压、电流、功率（单相/三相平衡）误差试验原始记录表A.2 相位检测及相位-功率影响试验原始记录. 表A.3 谐波电压、电流、功率误差试验原始记录表A.4 频率检测及频率影响试验原始记录.. 表A.5 三相电压/电流不平衡影响试验原始记录. 表 B.1 电流直流-偶次谐波影响试验电压、电流分量表B.2 电流间谐波影响试验电压、电流分量，表B.3 电流奇次谐波影响试验电压、电流分量，表B.4 电流多次过零谐波影响试验电压、电流分量表B.5 方项波电流谐波影响试验电压、电流分量表B.6 尖顶波电流谐波影响试验电压、电流分量，表B.7 脉冲波电流谐波影响试验电压、电流分量
4
-
2
.11 13 .17 .21 ...22 ..25 ...26 .27 .27 .28 ...29 .31 .32 .33 .34 ...35 .36
II JB/T14252—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本文件起草单位：国网江苏省电力有限公司电力科学研究院、哈尔滨电工仪表研究所有限公司、深
圳市星龙科技股份有限公司、国网山东省电力公司电力科学研究院、厦门柯誉尔科技有限公司、国网重庆市电力公司营销服务中心、物兴科技（深圳）有限公司、深圳市科陆电子科技股份有限公司、国网江西省电力有限公司电力科学研究院、烟台东方威思顿电气有限公司、广州赛宝计量检测中心服务有限公司、许继集团有限公司、深圳市江机实业有限公司、胜利油田恒达电气有限责任公司、华立科技股份有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司、国网四川省电力公司计量中心、漳州科能电器有限公司、中国电工仪器仪表质量监督检验中心、哈尔滨汇鑫仪器仪表有限责任公司、国网黑龙江省电力有限公司电力科学研究院。
本文件主要起草人：穆小星、姜滨、黄建钟、王莉、陈友勇、程瑛颖、侯庆全、闫锋、郑振洲、 吕付刚、魏武、叶红恩、冯凌、孙世杰、张超、胡珊妹、于高波、何培东、曾戈代、付冬梅、李可、 胡恒。
本文件为首次发布。
III JB/T14252—2022
交流电测量设备现场测试仪通用技术规范
1范围
本文件规定了（模拟量）交流电测量用现场测试仪的通用要求，包括分类、气候条件、标志及信息、 技术要求、试验、检验规则、包装和贮存。
本文件适用于交流电测量用现场测试仪、交流电测量用现场校验仪的交流电参量测量部分的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T2423.1E 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环） GB/T2423.5 环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T 2423.43 电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品
的安装
GB/T2423.56 环境试验第2部分：试验方法试验Fh：宽带随机振动和导则 GB/T2900.77一2008电工术语电工电子测量和仪器仪表第1部分：测量的通用术语 GB/T4798.1—20193 环境条件分类环境参数组分类及其严酷程度分级第1部分：贮存 GB/T6587—2012日 电子测量仪器通用规范 GB/T9254—2008 信息技术设备的无线电骚扰限值和测量方法 GB/T13384机电产品包装通用技术条件 GB/T17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T 17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群扰抗扰度试验 GB/T 17626.5 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.11 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T17626.12 电磁兼容试验和测量技术振铃波抗扰度试验 GB/T17626.18电磁兼容性试验和测量技术阻尼振荡波抗扰度试验 IEC61000-4-8：2009电磁兼容（EMC）第4-8部分：试验和测量技术工频磁场抗扰度试验
[Electromagnetic compatibility(EMC)—Part 4-8:Testing andmeasurement techniques—Powerfrequency magnetic field immunity test]
IEC61000-4-19：2014电磁兼容（EMC）第4-19部分：试验和测量技术交流电源端口抗信号频率范围2kHz~150kHz、差模传导干扰试验［Electromagneticcompatibility（EMC）一Part4-19：Testing and measurementtechniquesTest for immunityto conducted,differential mode disturbances and signalling
1 JB/T14252—2022
in thefrequencyrange 2kHz to150 kHz at a.c.power portsJ
IEC61010-1：2017测量、控制和实验室用电气设备的安全要求第1部分：通用要求（Safety requirements for electrical equipment for measurement,control,and laboratory use-Part l:General requirements)
3术语和定义、符号
3.1术语和定义
GB/T2900.77一2008界定的以及下列术语和定义适用于本文件。 3.1.1
交流电测量设备 各ACelectricitymeteringequipment 用于测量交流（电）信号电参量的电测量设备。 注：电参量包括电压、电流、功率、相位/功率因数、频率等。
3.1.2
现场测试仪fieldmeasuringinstrument 一种在现场环境条件下使用的便携式交流电测量设备。 示例：电气设备现场测试仪、电测量设备现场校验仪等。
3.1.3
调整adjustment 在参比工作条件下，仪器仪表接入标准输入信号，使示值与标准值趋于一致的过程。
3.1.4
线性测量范围linearrange（ofameasuringinstrument）现场测试仪给出与指定量而非影响量有线性关系的示值的能力范围。
3.1.5
额定工作条件ratedoperatingcondition 对工作条件相关影响量规定的一个取值范围，在此范围内影响量所引起的被测量的变差不超出规
定值。 3.1.6
工作误差operatingerror 在额定工作条件内的误差，包括基本误差和影响量产生的变差。 注：在额定工作条件内，诸影响量数值的某些结合点，会导致工作误差产生极大值。
3.1.7
量程range 测量范围内满足规定误差的被测量上限和下限的代数差。
3.1.8
基本量程basicrange 确定现场测试仪有关特性的量程（值）。
3.1.9
温度系数temperaturecoefficient 测量示值随温度的变化率。
2 JB/T14252—2022
3.1.10
过负载能力overloadability 现场测试仪能承受电压或电流的最大输入量并持续规定的时间而不损坏的能力。
3.1.11
测量速率 measuringrate 单位时间内完成测量的次数。
3.1.12
启动时间startingtime 从打开仪器仪表电源时刻起，到现场测试仪测量界面可操作的时刻止所经历的时间。
3.1.13
预热时间warm-uptime 由生产厂规定的从通电时刻到测试仪器仪表可以使用时刻之间持续的时间。 ［来源：GB2900.77—2008，311-03-18]
3.1.14
阶跃响应时间stepresponsetime 从突变的被测量加到内部测量电路时刻起，到示值稳定的时刻止所经历的时间。
3.2 2符号
下列符号适用于本文件。 fi：电压（电流）基波频率。 11：基波电流有效值。 I5：5次谐波电流有效值。 I：电流扩展量程值。 I：电流基本量程值。 Ip：对应于基本量程值的电流波形峰值。 limax：电流最大量程值。 Ui：基波电压有效值。 Us：5次谐波电压有效值。 Ui：电压扩展量程值。 U.：电压基本量程值。 Up：对应于基本量程值的电压波形峰值。
4分类
现场测试仪（以下简称测试仪）分类如下：
按功率测量信号类型分为： ·电压-电流型模拟量测试仪：：电压-电压型模拟量测试仪。 按结构型式分为：：手持式（掌型）测试仪；：手提式（箱型）测试仪。
一按信号相（通道）数分为：
·单相测试仪； ·三相测试仪。 JB/T14252—2022
5 气候条件
测试仪应设计成在表1所确定的气候条件下工作、贮存和运输。
表1气候条件
项目规定的工作范围极限的工作范围贮存和运输条件
温度℃ -20~55 -25~55 -40~70
相对湿度%
5~95
注：对特殊条件，可在订货合中规定其他温度值。
6标志及信息
6.1壳体标志
测试仪标志应符合IEC61010-1：2017中第5章符号的颜色、型式、尺寸、位置的规定，并应准确、清晰。可适用的标志包括：
接线端子、各类接口的标识符号（名称/功能、信号图示、范围、输入/输出指示、警示符等）；工作电源类型及电压、电流的额定值；熔断器电流额定值、型号信息：开关、面板指示灯等标识字符、图示；绝缘等级、警示语。
6.2铭牌标志
测试仪应有永久固定、防脱落的产品铭牌，所载基本信息包括：
一产品名称、型号、编号等信息；准确度等级；制造厂名称、制造日期；一产品执行标准编号。
6.3技术文件信息
产品说明书可适用的信息包括： a）产品操作说明。 b）环境条件、技术参数、技术指标。 c）安全操作警示。 d）接口应用相关信息：
1）接口类型、技术参数； 2）非通用类接口的引脚布线图； 3）通信协议、程控指令（编码）、编程指南等。
e）其他应说明的事项。
4
