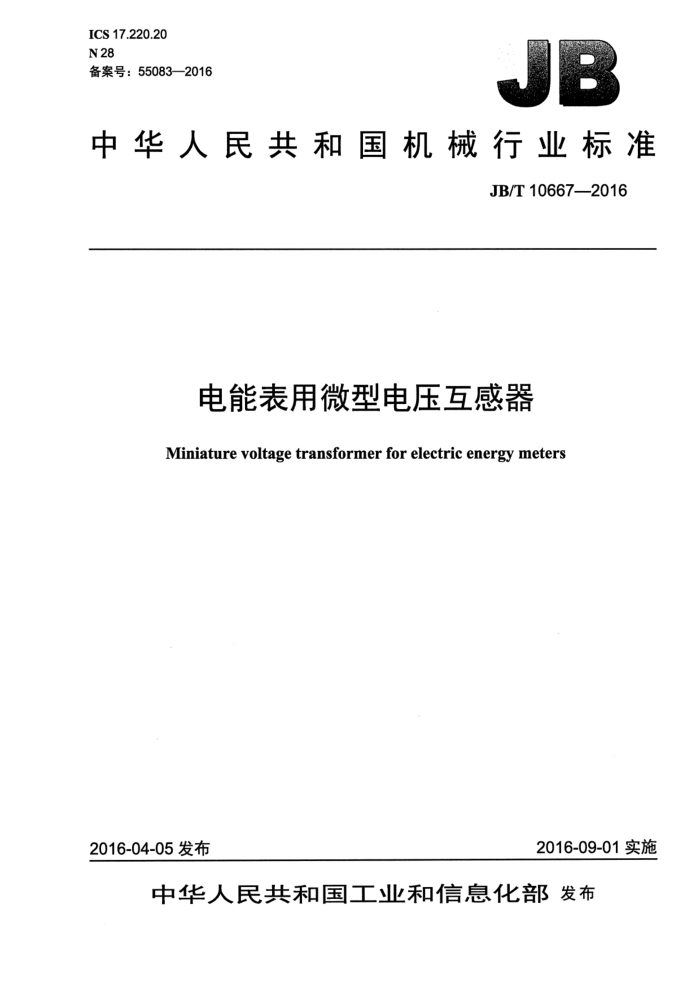

ICS 17.220.20 N 28 备案号：55083—2016
中华人民共和国机械行业标准
JB/T 10667--2016
电能表用微型电压互感器
Miniature voltage transformer for electric energy meters
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部发布 JB/T 10667—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
III
.·.
++ ef 中 eeeeee 中营中营营营雪e 营业营量营
标准电量值 5 机械要求.. 6 气候条件.
4
...... 4
.4
电气要求， 8 准确级要求，检验规则
7
.6 8 9 10
9 10标志、包装运输和贮存。 附录A（资料性附录） 微型电压互感器的三种型式
.
附录B（规范性附录） 微型电压互感器比较法误差试验电路附录C（规范性附录) 微型电压互感器检验项目.……
.14 15
图A.1电磁式微型电压互感器原理图及等效电路. 图A.2V-I-V型微型电压互感器原理图及等效电路. 图A.3电阻分压器和变压器组合型微型电压互感器原理图及等效电路图 B.1 使用标准电压互感器时的比较法误差试验线路图，
10 11 12 14
表1 相对湿度表2微型电压互感器电压误差和相位误差限值表3影响量.. 表4参比条件表 C.1检验项目和推荐的检验顺序
S
........15
· JB/T 10667—2016
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T10667—2006《微型电压互感器》，与JB/T10667—2006相比主要技术变化如下：
修改了标准化对象，改为电能表用微型电压互感器；修改了标准结构，参照GB/T17215.211重新组织；修改了技术要求章节，用标准电量值、机械要求、气候条件、电气要求、准确级要求等几个章节替代; -删除了绝缘电阻要求；增加了额定一次电压标准值和额定二次电压标准值的优先值; -删除了限值表中表注的内容；增加了一二次绕组与外壳间的交流电压试验； -增加了外部恒定磁场影响等试验; 增加了试验的参比条件; -增加了规范性附录B“微型电压互感器比较法误差试验线路”。
本标准由中国机械工业联合会提出。 本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本标准起草单位：哈尔滨电工仪表研究所、河北申科电子股份有限公司、宜兴市中瑞电子科技有限
公司、湖北天瑞电子有限公司、国家电工仪器仪表质量监督检验中心、北京科翔仪表有限公司、嘉兴威士顿电子科技有限公司、浙江德清盖格电子有限公司、乐清科翔电子有限公司、杭州炬华科技股份有限公司、慈溪一得电子仪表有限公司、国网湖北省电力公司电力科学研究院、天正集团有限公司、深圳市航天泰瑞捷电子有限公司、浙江正泰仪器仪表有限责任公司、华立仪表集团股份有限公司、石家庄科林电气股份有限公司、深圳市科陆电子科技股份有限公司、宁波三星电气股份有限公司、威胜集团有限公司、陕西银河电力仪表股份有限公司、杭州百富电子技术有限公司、江阴长仪集团有限公司、北京京仪北方仪器仪表有限公司、青岛高科通信股份有限公司。
本标准主要起草人：陈双平、刘献成、秦国鑫、石杨仲、陈闻新、李万宏、袁慧防、杨宏江、王路
明、王兵仿、彭勇、倪奇志、包俊明、张泽纯、申莉、邵凤云、刘得新、宋锡强、张绍衡、章登清、熊杰、张菊英、姜干才、曾仕途、陈洪雨、屈国旺、韩东、闫书芳、顾海勇、王力、王磊。
本标准所代替标准的历次版本发布情况为：
-JB/T 106672006。
II JB/T 10667-2016
3.4
额定频率rated frequency 本标准产品设计所依据的频率。 注：改写GB/T2900.15—1997，定义2.1.6。
3.5
一次绕组 primary winding 施加被变换电压的绕组。 [GB/T 2900.15—1997，定义 4.3.6] 注：对V-I-V型微型电压互感器，是指流过一次变换电流的绕组：对电阻分压器和变压器组合型微型电压互感器
是指接于分压器的绕组。
3.6
二次绕组 1 secondary winding 对测量仪器、仪表、保护或（和）控制装置电压回路供给电压的绕组。 ［GB/T2900.15——1997，定义4.3.9]
3.7
额定一次电压 rated primary voltage Upr 作为微型电压互感器性能基准的一次电压值。 注：改写GB/T2900.15—1997，定义2.3.29。
3.8
额定二次电压 rated secondary voltage Usr 作为微型电压互感器性能基准的二次电压值。 注：改写 GB/T 2900.15一1997，定义 2.3.31。
3.9
实际电压比 actual transformation ratio 电压互感器中的实际一次电压与实际二次电压之比。 ［GB/T 2900.15—1997，定义 2.3.13]
3.10
额定电压比 rated transformation ratio 电压互感器的额定一次电压与额定二次电压之比。 [GB/T 2900.15—1997，定义 2.3.11]
3.11
电压误差（比值差） voltage error (ratio error) 微型电压互感器在测量电压时所出现的误差，它是由于实际电压比不等于额定电压比而造成的。电
压误差用公式（1）计算。
(K,U,-Up)
×100%
(1)
?
U.
式中:
电压误差；
E
K. 额定电压比； U. 在测量条件下，施加U时的实际二次电压；
2 JB/T 10667-2016
U。实际一次电压。 注：改写GB20840.3—2013，定义3.4.3。
3.12
相位差（相移） phase displacement 微型电压互感器一次电压相量与二次电压相量的相位之差，单位为分（'）。相量方向是按理想互感
器的相位差为零来选定的。若二次电压相量超前一次电压相量，则相位差为正值。
注1：本定义只在电压为正弦波时正确。 注2：改写GB20840.1-2010，定义3.4.4。
3.13
相位差的平均值 average value of phase displacement 微型电压互感器在一次电压分别为0.8Upr、Upr、1.2Upr时相位差的平均值。
3.14
相位误差phase error 相位差减去相位差的平均值之差。 注：若相位差大于相位差的平均值，则相位误差为正。
3.15
准确级 accuracy class 对微型电压互感器所给定的误差等级。 注1：互感器在规定使用条件下的电压误差和相位误差应在规定的限值内。 注2：改写GB/T2900.15—1997，定义2.3.3。
3.16
额定负荷rated burden 确定微型电压互感器准确级所依据的负荷值。 注：改写GB/T2900.15—1997，定义2.3.2。
3.17
平均温度系数mean temperature coefficient 百分数误差的改变量与产生此改变的温度变化量的比值。 [GB/T 17215.211—2006，定义3.6.6.1]
3.18
升降变差 eerror changes during rise and fall 在电压上升与下降过程中，相同电压百分点误差测量结果之差。
4标准电量值
4.1额定一次电压标准值
额定一次电压的标准值为：100//3 V、100/V3V、100V、110V、115V、120V、200V、220V、 230V、277V、380V、400V、480V，有下划线的为优先值。 4.2额定二次电压标准值
额定二次电压的标准值为：0.1V、0.2 V、0.25V、0.5V、1 V、2//3 V、2V、4/J3V、4V、 10V，有下划线的为优先值。
3 JB/T 10667—2016
７电气要求
7.1绝缘 7.1.1冲击电压试验
微型电压互感器的一次绕组与二次绕组间应能承受以下冲击电压试验，试验中不应发生火花放电、 飞弧或击穿现象。
试验应在下述条件下进行：
冲击电压值：8kV; 冲击电压波形：按GB/T16927.1—2011中7.2.1规定的1.2/50μs冲击; 电压上升时间：±30%；电压下降时间：±20%；电源阻抗：5002±502；电源能量：0.5J±0.05J；试验电压允差：0%～10%。
每次试验以一种极性施加10次脉冲，然后以另一极性重复10次，两脉冲之间的最小时间为3s。 7.1.2交流电压试验 7.1.2.1要求
微型电压互感器一次绕组与二次绕组间、两个一次绕组间、一次二次绕组与外壳间应能承受 4kV （方均根值）的交流电压试验，试验中不应发生火花放电、闪络或击穿现象。 7.1.2.2试验条件
交流电压试验应在以下条件下进行：
-试验电压波形：近似正弦波; -频率：45 Hz～65 Hz; -试验电压：按4kV; -试验设备电源容量：不小于500VA; -漏电流：1mA; -试验时间：1 min。
7.1.2.3试验方法 7.1.2.3.1次绕组与二次绕组间的交流电压试验
二次绕组接地，一次绕组与二次绕组间施加电压4kV（方均根值）。 7.1.2.3.2两个一次绕组间的交流电压试验
本条仅适用于有多个一次绕组的微型电压互感器。 在两个一次绕组间施加电压4kV（方均根值），其中一个一次绕组与二次绕组相连并接地。
7.1.2.3.3一次、二次绕组与外壳间的交流电压试验
一次、二次绕组相连并接地，与外壳间施加电压4kV（方均根值）。
5
