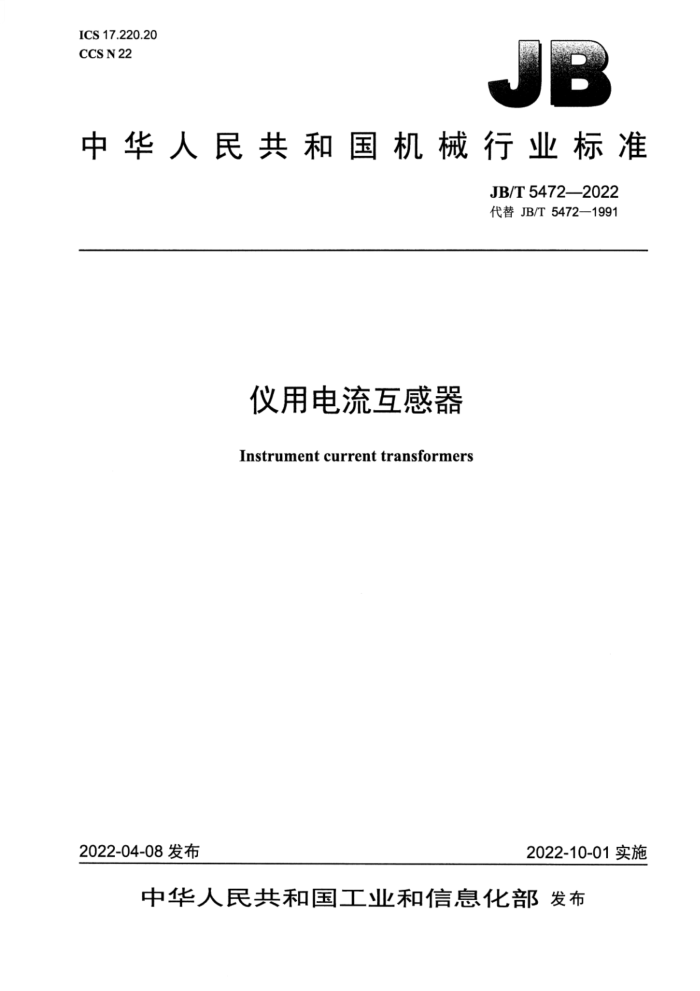

ICS 17.220.20 CCS N 22
中华人民共和国机械行业标准
JB/T5472—2022 代替JB/T5472—1991
仪用电流互感器
Instrumentcurrenttransformers
2022-10-01实施
2022-04-08发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准仪用电流互感器 JB/T 54722022
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX×297mm·2印张·61千字 2022年10月第1版第1次印刷
定价：38.00元
*
书号：15111·16358 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T5472—2022
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4分类. 4.1按主绝缘介质分类 4.2按额定电压分类... 4.3按正常工作环境分类， 5技术要求， 5.1 使用条件. 5.2额定值... 5.3 机械强度要求 5.4 绝缘要求... 5.5计量性能要求. 5.6温升... 5.7使用寿命.. 6外观与结构要求 6.1 一般要求.. 6.2 铭牌标志.. 6.3 接线端子及标志.
III
6.4 接地端子及标志.. 6.5 电气间隙和爬电距离， 6.6 注油及密封.. 6.7 量限变换装置. 6.8 开路保护装置 6.9封印及其他. 7试验方法
7.1 总体要求... 7.2 一般检查. 7.3 机械强度试验. 7.4 绝缘电阻测量.. 7.5 绝缘强度试验.. 7.6 准确度试验.. 7.7 工作变差影响试验 7.8 磁饱和裕度试验 7.9 温升试验... 7.10 高低温试验 7.11 湿热试验. 7.12 长霉试验.. 7.13 盐雾试验.
10 10 10 1 13 14 14 15 15 16
.16
I JB/T5472—2022
8检验规则 8.1分类... 8.2出厂试验.. 8.3型式试验.. 9包装、运输和贮存 9.1包装... 9.2运输和贮存. 附录A（规范性）互感器误差测量线路附录B（资料性）用等安匝法测量大电流互感器误差附录C（资料性）磁饱和裕度间接测量方法参考文献
16 16 ,17 17 17 17 .18 19 .24 25 .26
图A.1 互感器自检线路.. 图A.2 以标准电流互感器作标准器的误差测量线路，图A.3以双级电流互感器作标准器的一次补偿绕组接地线路图A.4 以补偿式电流比较仪作标准器测量双级电流互感器误差的线路图A.5 一次回路对称支路接地线路.
19 20 .21 22 ..23
表1 正常工作环境条件，表2静态承受试验载荷表3工频耐受电压.. 表4互感器的误差限值. 表5牛 特殊使用要求的互感器的误差限值. 表6 影响因素单独作用下互感器的变差. 表7 互感器各部位温升限值. 表8 低压互感器的电气间隙和爬电距离. 表9 高压互感器绝缘表面最小爬电距离. 表10 绝缘电阻测量施加的直流电压，表 11 误差测量时参数条件表12 误差修约间隔表 13 检验项目、试验要求与试验方法，表14 运输、贮存的基本环境条件.
.2
4
-
-
8
8 ..10 13 13 16 .18
1 JB/T5472—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T5472—1991《仪用电流互感器》，与JB/T5472一1991相比主要技术变化如下：
修改了本文件适用的范围，在范围中对规定的内容进行了修改：修改了规范性引用文件：修改了互感器的分类，对按正常工作环境分类的互感器以“实验室”“一般户内”“户外（有遮蔽)”分别代替“P组”“S组”“A组”；修改了额定值和技术要求，将原“额定值和技术要求”更名为“技术要求”，将“额定值”作为子项列入“技术要求”并进行了修改；一修改了互感器使用条件，将原第5章“环境条件”作为子项归入到第5章“技术要求”并进行
了修改： -增加了对互感器安全防护的要求；增加了对额定电压为100kV及以上的作一般测量用互感器（母线型穿心式互感器除外）一次接线端子承受静态载荷的机械强度要求；增加了对高压互感器爬电距离的要求；修改了对互感器的绝缘要求；增加了对作一般测量用互感器磁饱和裕度的要求； -增加了对使用中互感器在影响因素单独作用下工作变差的限值要求及试验方法：修改了互感器准确度指标及相应误差限值要求；修改了互感器准确度试验条件及方法； -删除了对包装条件下互感器的碰撞和跌落等项目的要求；修改了检验规则的编排方式，并删除了周期性检验、可靠性要求及试验方法。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本文件起草单位：中国电力科学研究院有限公司、哈尔滨电工仪表研究所有限公司、深圳市科陆电
子科技股份有限公司、物兴科技（深圳）有限公司、国网重庆市电力公司电力科学研究院、国网宁夏电力有限公司电力科学研究院、国网黑龙江省电力有限公司电力科学研究院、国网重庆市电力公司营销服务中心（计量中心）、国网江苏省电力有限公司技能培训中心、哈尔滨汇鑫仪器仪表有限责任公司、许继集团有限公司、华立科技股份有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司。
本文件主要起草人：吴良科、郭闯、闫垚锋、侯庆全、王三强、姚腾、米思蓓、叶红恩、张浩淼、 闫明文、王雪、李宏伟、曾仕途、任罡、李可。
本文件所代替文件的历次版本发布情况为：
JB/T5472—1991。
II JB/T5472—2022
仪用电流互感器
1范围
本文件规定了仪用电流互感器的术语和定义、分类、技术要求、外观与结构要求、试验方法、检验规则及包装、运输和贮存。
本文件适用于电磁式仪用电流互感器的制造。 本文件不适用于电力系统中使用的电流互感器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h
循环）
GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T4208外壳防护等级（IP代码） GB/T4796.1环境条件分类第1部分：环境参数及其严酷程度 GB/T13384机电产品包装通用技术条件 GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求 GB/T17215.211一2021电测量设备（交流）通用要求、试验和试验条件第11部分：测量设备 GB/T20840.12010互感器第1部分：通用技术要求 GB/T20840.2一2014互感器第2部分：电流互感器的补充技术要求 GB/T22071.1—2018 3互感器试验导则第1部分：电流互感器
3术语和定义
GB/T20840.1-—2010、GB/T20840.2—2014和GB/T17215.211—2021界定的以及下列术语和定义适用于本文件。 3.1
仪用电流互感器instrumentcurrenttransformer 旨在为测量仪器或仪表传递信息信号的作标准器或一般测量用（不包括电力系统用）的电流互
感器。 3.2
低压仪用电流互感器 lowvoltageinstrumentcurrenttransformer 额定电压为1kV及以下的仪用电流互感器。
1 JB/T5472—2022
3.3
高压仪用电流互感器highvoltageinstrumentcurrenttransformer 额定电压为1kV以上的仪用电流互感器。
3.4
电气间 electricclearance 两个导电部件之间最短的空间直线距离。
3.5
爬电距离 creepage distance 两个导电部件之间沿绝缘材料表面的最短距离。
4分类
4.1 按主绝缘介质分类
仪用电流互感器按主绝缘介质分： a）干式（包括浇注式）仪用电流互感器； b）油浸式仪用电流互感器。
4.2 按额定电压分类
仪用电流互感器按额定电压分： a）低压仪用电流互感器（以下简称“低压互感器”)； b）高压仪用电流互感器（以下简称“高压互感器”)。
4.3按正常工作环境分类
仪用电流互感器按正常工作环境分： a）实验室仪用电流互感器； b）一般户内仪用电流互感器； c）户外（有遮蔽）仪用电流互感器。
5技术要求
5.1 使用条件
仪用电流互感器（以下简称“互感器”）正常工作环境条件见表1。
表1 正常工作环境条件实验室
组别温度 ℃ 相对湿度 % 霉菌盐雾污染等级°
一般户内 -5~40
户外（有遮蔽）
5~40
-5~40
≤80 无无 I级
≤95 根据用户要求确定根据用户要求确定
≤95b 有有 Ⅱ级
Ⅱ级
2 JB/T5472—2022
表1正常工作环境条件（续）实验室
组别电源频率 Hz 海拔 m 温度范围为基本要求，特殊用途的可在订货合同中注明按GB/T4796.1规定的其他温度范围。 b高湿度条件下，凝露可能会在温度突变时偶然出现。 °“污染等级I级”指无污染或仅有干燥的非导电性污染；“污染等级Ⅱ级”指一般情况仅有非导电性污染，偶然出现可能会造成短暂导电性的凝露。
一般户内 50±0.5
户外（有遮蔽）
普通型：≤1000；高原型：≤4000
5.2额定值 5.2.1额定一次电流标准值
额定一次电流标准值取值范围为0.01A～60kA。 额定一次电流标准值宜取1、1.2、1.25、1.5、2、2.5、3、4、5、6、7.5、8及其十进制倍数或分数。
5.2.2额定二次电流标准值
互感器额定二次电流的标准值为：0.5A、1A、5A。 5.2.3额定一次扩大电流
除非另有规定，互感器额定一次扩大电流等于120%额定一次电流。
5.2.4额定二次负荷
互感器的额定二次负荷标准值为：0.05V·A、0.2V·A、0.25V·A、1V·A、2.5V·A、5V·A、 7.5V·A、10V·A、15V·A。 5.2.5额定二次负荷功率因数
互感器的额定二次负荷功率因数应分别为1和0.8（滞后）1。 5.2.6额定电压
互感器的额定电压优选的数值为：0.5kV、1kV、2kV、3kV、6kV、10kV、15kV、20kV、35kV、 50kV、100kV、150kV、200kV。 5.2.7额定频率
互感器的额定频率为50Hz。 5.3机械强度要求
额定电压为100kV及以上的作一般测量用互感器（母线型穿心式互感器除外）一次接线端子应能承受表2要求的静态承受试验载荷，规定的静载荷可从任意方向施加于一次接线端子。
在常规工作条件下所加载荷的总和不应超过表2中静态承受试验载荷的50%。 电流端子承受极限动态载荷（如短路）不应超过表2中静态承受试验载荷的1.4倍。 试验完成后互感器应不出现损坏迹象（明显变形、破裂或渗漏）。
