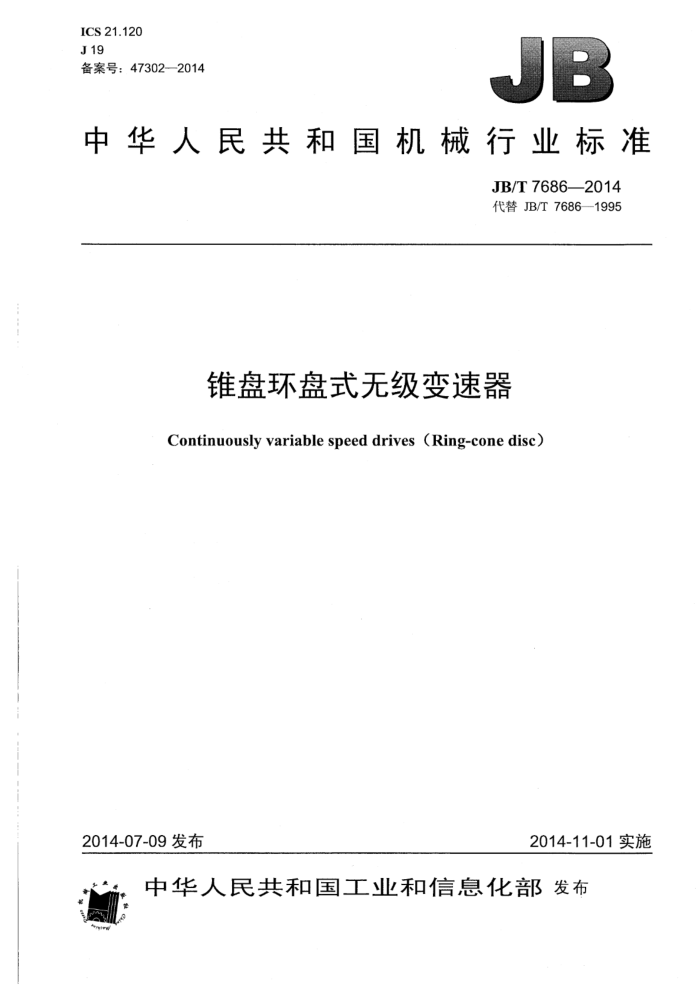

ICS21.120 J19 备案号：47302—2014
中华人民共和国机械行业标准
JB/T7686—2014 代替JB/T7686—1995
锥盘环盘式无级变速器
Continuously variable speed drives (Ring-cone disc)
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7686-2014
目 次
前言范围
1
1. 2 规范性引用文件
3术语和定义 4产品分类、规格与型号 4.1产品分类
4.2 变速器的规格.. 4.3 型号.... 4.4 变速比R.. 4.5派生型变速器的技术参数 5产品外形及安装尺寸
技术参数和性能要求.. 主要零部件及整机要求试验方法..
h
7
8
8.1 试验条件 8.2 空载试验.…. 8.3 负载试验.. 8.4 超载试验..
9检验规则. 9.1出厂检验 9.2型式检验 10标志、包装、运输和贮存， 10.1 标志 10.2 包装. 10.3 运输和贮存附录A（资料性附录）变速器的额定输出参数及选用方法图1 SPT-AC变速器外形图2SPT-BC变速器外形. 表1 变速器的分类代号表2 变速器的规格.. 表3 SPT-AC变速器外形及安装尺寸表4SPT-BC变速器外形及安装尺寸表5变速器的技术参数. 表6变速器传动效率与输出转速相关值.. 表7环盘材料线压力、接触压力、抗压强度、硬度和密度表8环盘材料摩擦系数、磨损率和工作寿命.. 表A.1与蜗杆减速器组合派生型变速器的额定输出参数表A.2 与摆线针轮减速机组合派生型变速器的额定输出参数表A.3 与同轴式圆柱齿轮减速器组合派生型变速器的额定输出参数
L
.14 18
1 JB/T7686—2014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7686—1995《锥盘环盘式无级变速器》，与JB/T7686--1995相比主要技术变化如下：
增加了术语和定义（第3章）；提高了原标准中滑动率的要求（见1995年版的4.3）；提高了原标准中噪声的技术指标（见1995年版的4.4）； -增加了振动的要求；本标准附录A为资料性附录。
本标准由中国机械工业联合会提出。 本标准由机械工业减变速机标准化技术委员会（CMIF/TC15）归口。 本标准起草单位：宁波市镇海减变速机制造有限公司、天津市石化通用机械研究所、西安重型机械
研究所、中国兵器科学研究院宁波分院。
本标准主要起草人：黄吉平、詹龙海、马小娟、赵玉良、周重光、贺勇。 本标准所代替标准的历次版本发布情况为：
JB/T7686—1995。
II JB/T7686--2014
锥盘环盘式无级变速器
1范围
本标准规定了锥盘环盘式机械无级变速器（相交轴、干摩擦）系列（以下简称变速器）的术语和定义、产品分类、规格与型号、产品外形及安装尺寸、技术参数和性能要求、主要零部件及整机要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准规定的锥盘环盘机械无级变速器为与减速齿轮结合的传动组合型，主要适用于化工、食品、 制药、纺织、塑料、机床、包装等行业各类机械设备的传动用机械无级变速器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB191包装储运图示标志 GB5903—2011工业闭式齿轮油 GB/T9439 灰铸铁件 GB/T6404.1 齿轮装置的验收规范第1部分：空气传播噪声的试验规范 GB/T6404.2 齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定 GB/T7324—2010通用锂基润滑脂 GB/T13306 标牌 GB/T13384 机电产品包装通用技术要求 JB/T1009 YS系列三相异步电动机技术条件 JB/T 7346 机械无级变速器试验方法 JB/T9050.3 圆柱齿轮减速器加载试验方法
?
3术语和定义
下列术语和定义适用于本文件。
3.1
机械无级变速传动mechanical continuouslyvariablespeeddrive -种通过可控的变化输入与输出轴间传动元件的尺寸比例关系，实现机器的输出轴转速可在2个极
值范围内连续变化，从而传递运动和动力的传动方式。 3.2
锥盘环盘无级变速器 continuously variable speed drive (ring-cone disc) 将无级变速器与减速齿轮（最多可达三对）共同组装成一体的降速型刚性定轴无级变速器，通过变
化锥盘（主动元件）与环盘（从动元件）的接触工作半径，实现输出不同转速的动力传递。 3.3
最高转速n2max、最低转速n2minrotationrate 当输入转速为电动机额定转速时，变速器输出轴的最高和最低的转速称最高转速n2max和最低转速
n2min
1 JB/T7686—2014
3.4
变速比 ratio of transmission Rb 无级变速器输出轴的最高转速与最低转速的比值。其计算公式（1）为：
(1)
Rb=n2max/n2min
3.5
滑动率 sliding ratio 6 无级变速器加载后滑动所引起的速度的相对降低率，是弹性滑动率与几何滑动率之和。其计算公式
（2）为：
= （1-n2/no2) X100%
(2)
式中： n2" 变速器实际输出转速： n02 变速器无滑动时的输出转速。
3.6
额定转矩ratedtorque 输入转速为1500r/min时的容许连续负载转矩。
3.7
额定寿命 rated life 在输入转速为1500r/min时，输出转矩为额定转矩的情况下，变速器的使用寿命。
3.8
起动转矩staringtorque 空载静态起动时在输入轴上施加的转矩。
4产品分类、规格与型号
4.1产品分类 4.1.1锥盘环盘无级变速器是将无级变速器与减速齿轮（最多可达三对）共同组装成一体的降速型减变速机，分成卧式和立式两类，型式代号如表1所示。
表1变速器的分类代号
分类代号 SPT-AC SPTY-AC
安装连接方式不带电动机卧式安装带电动机卧式安装
分类代号 SPT-BC SPTY-BC
安装连接方式不带电动机，法兰安装带电动机 法兰安装
4.1.2与变速器直联的电动机类型代号如下：
普通Y系列电动机以“Y”表示；一防爆电动机以“YB”表示；制动电动机以“YEJ”表示：变频电动机以“YVP”表示； -多速电动机以“YD”表示； -单相电动机以“YX”表示。
4.1.3变速器调速手轮方位，在变速器或左或右均可安装，为简化型号标记而省略。
2 JB/T7686--2014
4.23 变速器的规格
根据结构尺寸和减速齿轮对数的不同，变速器分为以下规格，如表2所示
表2变速器的规格
0.75 1.1 1.5 2.2
0.37 0.55 0.75
2.2 3.0
规格（机座号、传输功率）
1 II III 三级齿轮减速。
I II III
1
II III
注1：、IⅡ、IⅡ分别表示一、 注2：规格内容包括产品机座号和传输功率。
4.3型号
产品型号由变速器类型代号、规格代号、安装型式三部分组成。 4.3.1不带电动机的变速器型号表示方法如下：
SPT -0.75/1.5-AC
安装型式：AC（卧式）BC（法兰安装）规格代号（机座号）变速器类型代号
4.3.2 带电动机的变速器型号表示方法如下：
SPT [YB [1.5] [11] BC
一
安装型式：AC（卧式），BC（法兰安装）最低输出转速：单位为转每分（r/min）电动机功率：单位为千瓦（kW）电动机代号：普通电动机Y省略变速器类型代号
4.4 变速比Rp
变速器的变速比R≥5。 4.5派生型变速器的技术参数
派生型变速器的技术参数见附录A。 5产品外形及安装尺寸
变速器的外形及安装尺寸应符合图1～图2和表3～表4的规定。
L
自动调速装置
nXao
Bo 月
C
n
C
图1SPT-AC变速器外形 JB/T7686--2014
表3SPT-AC变速器外形及安装尺寸
安装尺寸 Ho A A0 Bo n do
外 形 尺 寸
输出轴尺寸
机座号
d
h6 e b
A B h H R Ro Ri
Li
C
工
3
0.37 85 84 100 160 4 9 28 58 8 31 M8 155 184 14 225
142 125 265
28 56 G 31 M8 155 184 225 32 60 10 35 M10 187 184
0.55 TT 85 86 100 160 0.75 TTI 146 54 163 160 0.75 120 68 115 200 13 32 60 10 35 M10 180 240 18 299 1.1 1.5 II 122 92 115 200 4 13 48 73 16 51.5 M12 215 240 18 330 135 88 165 125 400 见
B
271 参
142 142 25 320 考
上
14 225 85
0
电
88 165 125 302
4
125 88 115 200 13 32 60 10 35 M10 180 240 18 299 135 88 165 125 318 动
机
A
附
160 60 200 280 4 17 48 80 16 51.5 M12 240 320 25 396
88 208 160 365 录
2.2
58 80 18 62 M12 270 320 25 396 215 88 208 82 80 24 87 M16 284 320 25 401 215 88 208 160 450
160 385
280
中
1
17
280
LT
R
L
自动调速装置
N
图2SPT-BC变速器外形表4SPT-BC变速器外形及安装尺寸
安装尺寸 D2 h7
输出轴尺寸
外 形 尺 寸
机座号
门
D
D N e A R Ro Ri
Di
do
L
h6 e 13 28 58 8 31 M8 200 12.5 50 240 13 28 56 g 31 M8 200 12.5 50 240 13
Li
T
77
0.37 0.55 0.75 II 165 130 0.75
165 130
142 125 271
4
A
参考电动
142 125 276 187 165 125 319 机
4 4
L
210 160
60 10 35 M10 260 16 58 309
5
4
1.1
1.5 210 160 5 13 32 60 10 35 M10 260 16 58 304 135 187 165 125 339 附 见
A
4
2.2
80 16
221 208 160 396 T
300 250
51.5 M12 350 25 69 411
6 17 48
5
注： 立式输出法兰孔 I对为米字型， ⅡI对为十字型。
6 技术参数和性能要求
6.1 变速器的技术参数如表5所示。 6.2 变速器的传动效率与输出转速高低成正比，其值应符合表6的规定值。 4 JB/T76862014
表5 变速器的技术参数
输入功率W 0.37 0.55 0.75 调速范围
1.5
2.2
1.1
3
机座号
许用输出转矩 N*m
四极 205~820 7~4 10.4~6 14~8 六极 136~546 10.5~6 15.6~9 21～12 四极 50～197 29~17 43~26 59~35 六极 34~135 42~24 63~36 86~49 四极 22~82 65~40 96~59 131~80 六极 14~54 102~60 151~89 206～121 四极 12~44 120~74 179~110 244~150 六极 8~30 175～107261～160 356~218 四极 3~11 481~295 715~439 六极 2~8 701~430715~520 四极 53~262
0.37
0.55 II1
I12
0.75 III
55~25 84~38 123~56 167~77 172~80 252~118 344~161 504~236 266~122 390~179 532~244 266~122 390179 532~244 780~358 585~274 858~402 1170~548
81~～37 110~50 161~73
0.75
六极 35~172
1.1 II 1 四极 17~82
六极 11~54 四极 11～54 六极 5~30
1.5 2
585~274 858~402 1170~548 836~439 1226~644 1671~878
2.2 A 四极 5~24
六极 3.5~15 四极 81~323 六极 54~214 四极 15~59 六极 10~39 四极 4~14.5 六极 2.5~9
144~82
106~60 159~90 572~327 780~446 858~495 2145~13312925~1816 3432~2145
2.2
II
III
表6变速器传动效率与输出转速相关值
输出转速r/min 规格（机座号）
≥n2maxX 75%
≥n2max × 50%
≥n2max X 30%
传动效率%
0.37 0.55 0.75 1.1 1.5 2.2 3.0
85
65
45
30
85
65
45
30
80
60
40
25
6.3变速器在额定负荷及输出转速范围内的最大滑动率不应超过6%。 6.4变速器的噪声声功率级，按GB/T6404.1测定，1.5kW及以下规格应不大于65dBCA），2.2kW及以上规格应不大于70dB（A）。
5
