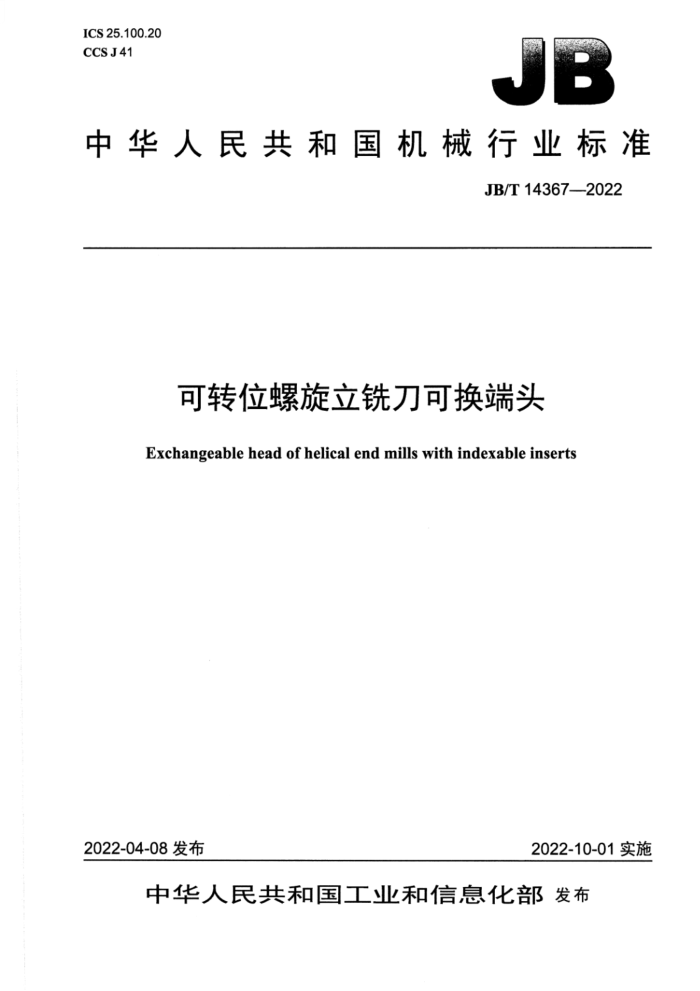

中华人民共和国机械行业标准
JB/T14367-2022
可转位螺旋立铣刀可换端头
Exchangeable head of helical end mills with indexable inserts
2022-04-08发布
2022-10-01实施 目 次
前言 1范围. 2规范性引用文件 3术语和定义. 4结构型式和尺寸
4.1结构.. 4.2 型式和尺寸. 4.3 标记示例 5技术要求 5.1外观和表面粗糙度 5.2 公差. 5.3 材料和硬度.. 6标志和包装 6.1标志 6.2包装.. 附录A（规范性）可换端头连接和互换尺寸，附录B（资料性）可换端头紧固螺栓的型式和尺寸 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国刀具标准化技术委员会（SAC/TC91）归口。 本文件起草单位：太原工具厂有限责任公司、国宏工具系统（无锡）股份有限公司。 本文件主要起草人：辛佳毅、任春风、闫香英、向婷婷、张继波、于忠光。 本文件为首次发布。 可转位螺旋立铣刀可换端头
1范围
本文件规定了可转位螺旋立铣刀可换端头的结构型式、尺寸、技术要求及标志和包装。 本文件适用于直径为Φ50mm～Φ100mm的可转位螺旋立铣刀可换端头（以下简称“可换端头”）
的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2075 切削加工用硬切削材料的分类和用途大组和用途小组的分类代号 GB/T2080带圆角沉孔固定的硬质合金可转位刀片尺寸
3术语和定义
本文件没有需要界定的术语和定义。
4结构型式和尺寸
4.1结构
可换端头由端头刀体，可转位刀片、刀片压紧螺钉三部分组成，通过凸键与主刀体凹槽定位，并用紧固螺栓固定在主刀体前端，与主刀体共同构成两体式可转位螺旋立铣刀。可换端头可分为普通可换端头、加长可换端头、圆弧可换端头三种。 4.2型式和尺寸 4.2.1普通可换端头的型式和尺寸按图1和表1。连接处的互换尺寸按附录A，紧固螺栓的尺寸参见附录B。 O
0
图1 表1 B
单位为毫米齿数z
d (js9)
C (f7) 5.2
d (H6)
基本尺寸 50 63 80 100
极限偏差 ±0.031 ±0.037 ±0.043
10.5 16.5 18 22
4齿
8 10 12
24
6齿
4.2.2 加长可换端头的型式和基本尺寸按图2和表2。连接处的互换尺寸按附录A，紧固螺栓的尺寸参见附录B。
B
O D
图2 表 2 B
单位为毫米齿数Z
d (js9)
d (H6) 10.5
C (f7) 5.2
基本尺寸
极限偏差 ±0.031 ±0.037
50 63
4齿
16.5
8
3.4 4.2.3 圆弧可换端头的型式和尺寸按图3和表3。连接处的互换尺寸按附录A，紧固螺栓的尺寸参见附录B。
日
0
图
3
表3 B
单位为毫米
d (js9)
di (H6) 10.5 16.5
Ci (f7) 5.2 8 10 12
齿数z
基本尺寸 50
极限偏差 ±0.031 ±0.037 ±0.043
4齿
63 80 100
25
18 22
6齿
4.3 标记示例
示例1：直径d为80mm的可转位螺旋立铣刀普通可换端头，标记为：
可转位螺旋立铣刀可换端头80JB/T14367—2022
示例2：直径d为80mm的可转位螺旋立铣刀加长可换端头，标记为：
可转位螺旋立铣刀加长可换端头80LJB/T14367—2022
示例3：直径d为80mm的可转位螺旋立铣刀圆弧可换端头，标记为：
可转位螺旋立铣刀圆弧可换端头80RJB/T14367—2022
5技术要求
5.1外观和表面粗糙度 5.1.1端头刀体表面不应有裂纹、刻痕、毛刺、锈迹等影响使用性能的缺陷，刀片不应有裂纹、崩刃。 5.1.2端头刀体表面粗糙度Rα的上限值按以下规定：
a）外圆：1.6μm; c）凸键两侧面：0.8μm； d）内孔：0.8μm.
5.1.3可换端头各相应零件应具有互换性。 5.1.4可换端头刀片的定位、夹紧均应可靠。 5.2公差
可换端头的位置公差按表4。要求检查时以内孔轴线为基准，检查切削刃跳动时，应采用同一刀片在同一切削刃的中间位置上进行。
表4
单位为毫米
公差 0.04 0.06 0.03 0.015
检查项目
主切削刃径向圆跳动（相邻齿）主切削刃径向圆跳动（一转）
端刃的轴向圆跳动支承端面的轴向圆跳动
5.3 材料和硬度
5.3.1端头刀体
端头刀体用合金钢制造，硬度不低于45HRC。 5.3.2其余元件
刀片压紧螺钉的硬度不低于40HRC 可换端头所用刀片的精度不低于C级，并符合GB/T2075、GB/T2080的规定。
6标志和包装
6.1标志 6.1.1端头刀体上应标志：制造厂商标、可换端头直径。 6.1.2可换端头的包装盒上应标志：产品名称、执行标准编号、可换端头直径、制造厂名称及商标、 制造年月。 6.2包装
可换端头及其附件、备件在包装前应经防锈处理，包装必须牢固，并能防止运输过程中的损伤。 附录A （规范性）
可换端头连接和互换尺寸
可换端头连接和互换尺寸按图A.1和表A.1，主刀体的尺寸供制造厂参考。
40.05B
主刀体
端头刀体
10.015A
8.0
/Ra 0.8 0.014
Ra 0.8
福
G
8.0
+
8'0DY
D
0.02B
Lh
0.015B
L2 b)
a)
图A.1 表A.1
单位为毫米
主刀体
端头刀体
可换端头直径 d (H6) h C (f7) b1 dz (H6) M C2 (H8) bz Li L2
型式
10.5 16.5
5.2 3 10.5 M10 5.2 3.5 19 35
50 63
普通可换
4.6 16.5 M16 8 5.1 29 53
8 10 5.7 18 M16 10 6.2 37 61
11
端头 80 18
22 M20 12 6.5 37 67
22 10.5 16.5 18 22 10.5 16.5 18: 22
12 5.2 3 10.5 M10 5.2 3.5 19 35
100 50 63 80 100 50 63 80 100
6
加长可换端头
4.6 16.5 M16 8 5.1 29 53
8 10 12 5.2 3 10.5 M10 5.2 3.5 19 35
16
18 M16 10 6.2 37 61 22 M20 12 6.5 37 67
5.7 6
圆弧可换端头
4.6 16.5 M16 8 5.1 29 53
8 10 5.7 18 M16 10 6.2 37 61
12
12 6.5 37 67
12
6
22
M20
