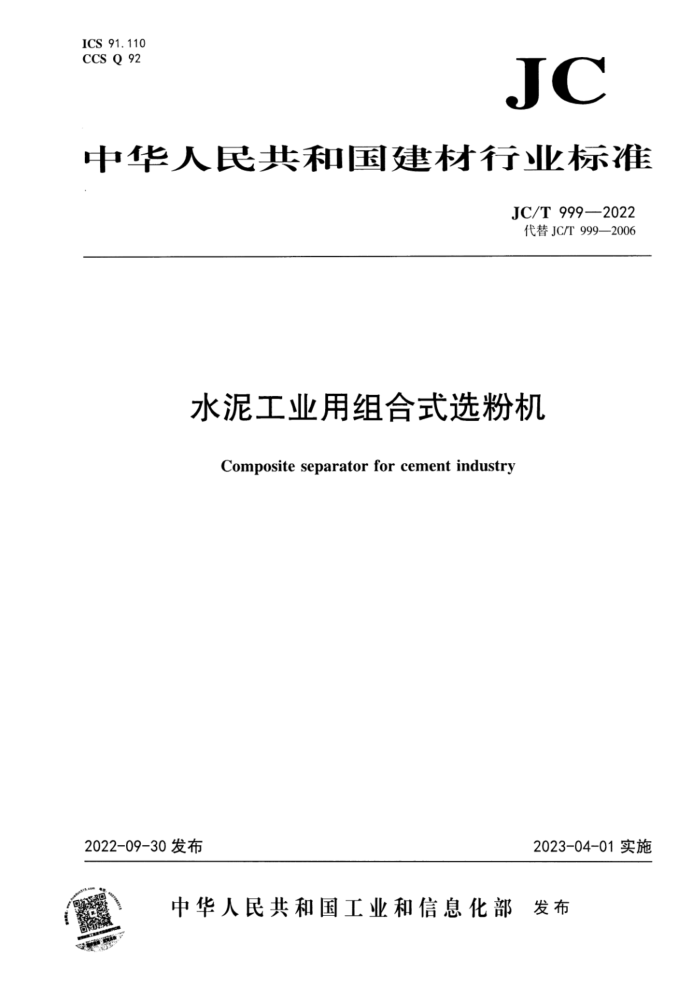

ICS 91.110 CCS Q92
JC
中华人民共和国建材行业标准
JC/T 999—2022 代替JC/T999—2006
水泥工业用组合式选粉机
Composite separator for cement industry
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部 3发布 JC/T999—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T999—2006《水泥工业用组合式选粉机》，与JC/T999—2006相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了规范性引用文件（见第2章，2006年版的第2章）； b) 删除了“产品分类”一章（见2006年版的第3章）： c) 增加了术语和定义（见第3章)： d) 增加了型式、型号和基本参数这章（见第4章） e) 增加了“位置公差”要求（见5.1.3)； f) 增加了“e/L极限偏差”要求（见5.1.5b)）： g) 更改了“G级”为“F级”（见5.1.5c），2006年版的4.1.5c)）； h) 修订了铸件尺寸执行标准要求（见5.1.6，2006年版的4.1.6)； i) 修订了整机性能（见5.2，2006年版的4.2)； j) 增加了主轴超声波检测要求（见5.3.1b)）； k) 增加了主轴及主轴套加工公差要求（见5.3.1c）、5.3.2d))； 1) 修订了主轴套材料机械性能要求（见5.3.2a），2006年版的4.3.2)： m) 增加了主轴套焊缝检测要求（见5.3.2c)）； n) 删除了笼子水平格板孔加工要求（见2006年版的4.3.3)： o) 增加了密封部件、其他耐磨件耐磨性能要求（见5.3.4)： p) 增加了料气分离用旋风式分离器要求（见5.3.5)： q) 增加了主轴承选用建议（见5.4.2)： r) 更改了导向叶片、密封部件、主轴的安装要求（见5.4.7、5.4.9和5.4.10，2006年版的4.4.5、
4.6.2和4.6.3)； s) 增加了壳体、联轴器的安装要求（见5.4.8、5.4.11)： t) 增加了除锈处理等级要求（见5.5.2)； u) 更改了切割面质量要求（见5.5.4，2006年版的4.5.3）： v) 更改了螺栓、螺钉和定位销的连接要求（见5.5.5，2006年版的4.5.4)； w) 更改了试运转要求（见5.6，2006年版的4.7)； x) 增加了电气和控制要求（见5.7)： y) 增加了安全和环保要求（见5.8)； z) 更改了试验方法（见第6章，2006年版的第5章）； aa）增加了出厂检验项目及质量特性分级表（见7.2.2) bb）更改了判定规则（见7.4，2006年版6.3)； cc) 更改了标志、包装、运输和贮存要求（见第8章，2006年版第7章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国建材装备标准化技术委员会(SAC/TC465)归口。
I JC/T999—2022
本文件负责起草单位：天津水泥工业设计研究院有限公司、中建材（合肥）粉体装备科技有限公司。 本文件参加起草单位：江苏吉达机械制造有限公司、江苏吉能达环境能源科技有限公司、中材海外
工程有限公司、盐城工学院、上海新建重型机械有限公司、成都利君实业股份有限公司、中国建材机械工业协会。
本文件主要起草人：孙建、李洪、张爽、何正凯、朱顺明、吕海峰、于君、杨蕾、杨晓红、王军义、 刘勇、邸贺敏、宋传杰、曹海宁、李巧。
本文件所代替文件的历次版本发布情况为： —2006年首次发布为JC/T999—2006，一本次为第一次修订。
II JC/T999—2022
水泥工业用组合式选粉机
1范围
本文件规定了水泥工业用组合式选粉机（以下简称“选粉机”）的型式、型号和基本参数、技术要求试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于分选矿物类粉状物料的选粉机，主要适用于水泥行业的生料、煤粉、水泥等的粉磨系统，也可用于电力、化工、冶金等行业，
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB/T699—2015 优质碳素结构钢 GB/T1031—2009 产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值 GB/T1184—1996 形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T2893（所有部分） 图形符号安全色和安全标志 GB4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T4208一2017外壳防护等级（IP代码） GB/T4604.1-2012 滚动轴承游隙第1部分：向心轴承的径向游隙 GB/T5014一2017弹性柱销联轴器 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T6414一2017铸件尺寸公差与机械加工余量 GB/T8196机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求 ：第1部分：规范与平衡允差的检验 GB/T9969 9工业产品使用说明书 总则 GB/T11345—2013焊缝无损检测超声检测 技术、检测等级和评定 GB/T11352—2009 一般工程用铸造碳钢件 GB/T13306标牌 GB/T14039—2002 液压传动 油液 固体颗粒污染等级代号 GB16754机械安全急停设计原则
1 JC/T999—2022
GB/T17248.3声学 机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置的发射声压级
GB/T 17489 液压颗粒污染分析 从工作系统管路中提取液样 GB/T19670 机械安全 防止意外启动 GB/T 24607 滚动轴承 寿命与可靠性试验及评定 GB/T26952—2011 焊缝无损检测焊缝磁粉检测 验收等级 GB/T27979—2011 氧化铝耐磨陶瓷复合衬板 JB/T5000.2—2007 重型机械通用技术条件 第2部分：火焰切割件 JB/T5000.10—2007 重型机械通用技术条件第10部分：装配 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损探伤 JC/T402 水泥机械涂漆防锈技术条件 JC/T403 水泥工业用旋风式分离器 JC/T406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件 JC/T2104 水泥工业用耐磨件堆焊通用技术条件 YB/T 4501 耐磨耐火涂抹料
3术语和定义
下列术语和定义适用于本文件。
3. 1
组合式选粉机 compositeseparatorforcementindustry 立式传动、下部进风、带有导向叶片和笼型转子，利用空气对粉状物料进行分选和收集的设备。
4型式、型号和基本参数
4.1型式
选粉机按料气分离功能及喂料形式分为如下四种形式： a) 有料气分离功能（Y)，上喂料和下进风，料、风混合喂料形式(Y)； b) 有料气分离功能(Y)，下进风，料、风合一喂料形式(W)： c) 无料气分离功能(W)，下进风，料、风合一喂料形式(W)； d) 无料气分离功能(W)，上喂料和下进风，料、风混合喂料形式(Y)。 注：料气分离功能是指选粉机是否含旋风式分离器等料气分离装置。
4.2型号
选粉机型号表示方法如下：
XZ 口 口-口
选粉机工况空气量(m/min) 眼料形式代号，Y-料、风泥合喂料形式：W一料、风合一喂料形式料分离功能代号，Y一有料气分离功能：W一无料气分离功能组合式选粉机代号
2
