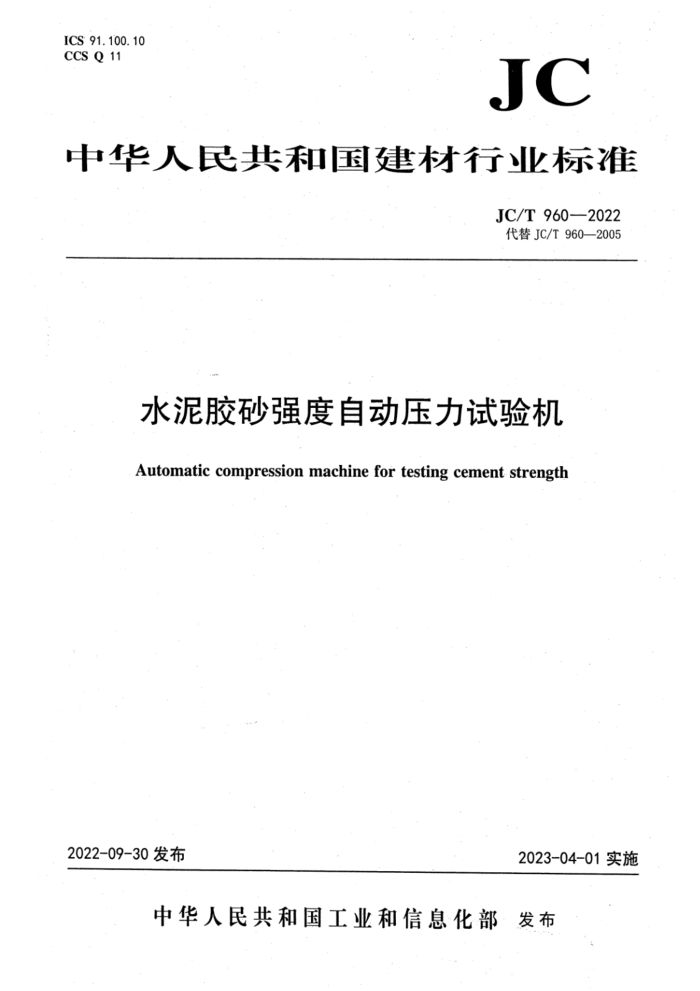

ICS 91.100.10 CCS Q11
JC
中华人民共和国建材行业标准
JC/T 960—2022 代替JC/T960—2005
水泥胶砂强度自动压力试验机
Automatic compression machine for testing cement strength
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部·发布 JC/T 960—2022
前 言
本文件按照GB/T1.1--2020《标准化工作导则.第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T960—2005《水泥胶砂强度自动压力试验机》，与JC/T960—2005相比，除了结构调整和编辑性改动外，主要技术变化如下：
a) 增加了“示值进回程相对误差”的要求（见5.1，2005年版6.1)； b) 更改了“加荷速度”的规定（见5.2，2005年版6.2.1、6.2.2、6.2.3和6.2.4)； c) 更改了“水泥自动压力机上、下压板中心线的不重合度”的规定（见5.4.1，2005年版6.4.1)； d) 增加了“水泥自动压力机框架”的要求（见5.4.3)： e) 将“压板”改为“压板及其附件”，并增加了“抗压试验专用压板”的要求（见5.4.4、
5.4.4.4.2，2005年版6.4.3)； f) 更改了“压力的测量和显示装置”的规定（见5.5.3，2005年版6.5.3)； g) 增加了“压力测量机构抗偏载能力”的要求（见5.5.5)； h) 增加了“自动压力机预留数据通讯接口”的要求（见5.6)；
删除了“耐运输颠簸性能”的要求(2005年版6.10)。
i
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的贵任。 本文件由中国建筑材料联合会提出。 本文件由全国水泥标准化技术委员会(SAC/TC184)归口。 本文件起草单位：中国建筑材料科学研究总院有限公司、北京航天科宇测试仪器有限公司、浙江辰
鑫机械设备有限公司、无锡建仪仪器机械有限公司、浙江礼显试验仪器制造有限公司、绍兴肯特机械电子有限公司、无锡东仪制造科技有限公司、浙江路达机械仪器有限公司、江苏淮龙新型建材有限公司、 浙江中科仪器有限公司、浙江锡仪试验机制造有限公司、无锡市锡东建材设备厂、绍兴市上虞建工仪器厂、河北科析仪器设备有限公司。
本文件主要起草人：肖忠明、于中民、阮海洋、孟建平、段烛明、杨哲芦、王曦、屠国光、阮君耀、 杨永、谢翔宇、汪义湘、汪、韩永甫、王文茹、刘潭、郭俊萍。
本文件及其所代替文件的历次版本发布情况为： -2005年首次发布为JC/T960—2005；
一本次为第一次修订。 JC/T960—2022
水泥胶砂强度自动压力试验机
1范围
本文件规定了水泥胶砂强度自动压力试验机(以下简称压力机)的术语和定义、主参数系列、技术要求、检验方法、检验规则、随机文件以及标志和包装。
本文件适用于按GB/T17671进行试验的压力机。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T. 191 包装储运图示标志 GB/T2611 试验机通用技术要求 GB/T6388 运输包装收发货标志 GB/T 17671 水泥胶砂强度试验方法(ISO法) JC/T68340mm×40mm水泥抗压夹具 JJG144· 标准测力仪计量检定规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
水泥胶砂强度自动压力试验机 Lautomaticcompressionmachinefortestingcementstrength 符合GB/T17671要求、能够自动按其水泥胶砂强度检验方法规定的加荷速度进行水泥强度测定，
并具有动态显示、峰值保持、结果处理等功能的压力试验机。
4主参数系列
压力机按最大压力划分为两个系列：200kN和300kN。
5技术要求
5.1压力机的等级与示值准确度
压力机的等级为1级，其各项示值准确度应符合表1的要求。 JC/T960—2022
表1压力机的示值准确度
最大允许值
%
等级
示值相对误差 示值重复性相对误差示值进回程相对误差 零点相对误差
相对分辨率
b 1. 0
Jo ±0. 1
a 0. 5
u ±1. 50
g
±1. 0
1 压力机的示值准确度最低从10kN开始进行检测。
5.2加荷速度
从10kN起，压力机的加荷速度应在(2.4土0.2)kN/s范围内。在用压力机的加荷速度合格率应大于 98%。
注：在用压力机是指在本文件颁布前出厂的压力机。 5.3加载平稳性
压力机加载应平稳，无冲击和脉动现象。 5.4·机架 5.4.1压力机上、下压板中心线的不重合度
压力机上、下压板中心线的不重合度小于0.5mm。在用压力机的不重合度小于1.0mm。 5.4.2压力机上、下压板之间
压力机上、下压板之间应有足够的空间，并保证在放置测试仪器时不需松动框架结构。 5.4.3压力机的框架
压力机的框架应有足够的强度，宜采用45号钢（含）以上钢材制造，框架结构截面面积不得小于 4000mm。压力机的横梁应有足够的刚度，宜采用铸铁或铸钢制造，横梁的P/ab3值应小于0.38。在用设备不要求。
注：1为横梁的跨距，α为横梁横截面的宽度，b为横梁横截面的高度。 5.4.4压力机压板及其附件 5.4.4.1压力机下压板表面应与压力机的轴线相垂直并在加荷过程中保持不变。 5.4.4.2压力机上压板如带有球座，则球座应能保证灵活并且在加荷过程中上下压板的位置相对固定。 球座的中心应在压力机轴线与压力机上压板下表面的交点上，偏差不大于0.5mm。 5.4.4.3压力机压板表面粗糙度参数Ra值应不大于0.8um，压板硬度应不低于55HRC。 5.4.4.4，压力机应带有适应不同用途的附件，以实现水泥强度检验、压力机的质量检验或计量校准。 附件包括：垫块、带有直径Φ100mm定位圆环清晰刻线的压板或抗压试验专用压板（当压力机带有球座时适用）。使用时，压力机或附带可以更换的抗压试验专用压板（见5.4.4.4.2)或使用符合JC/T683的水泥抗压夹具：
a) 带有直径Φ100mm定位圆环刻线的压板的技术要求同5.4.4.3。 b) 抗压试验专用压板应满足以下要求：
1） 抗压试验专用压板的基本形状和尺寸见图1所示；
2 JC/T960-—2022
单位为毫米
80 L
L20
80 L
20
a）抗压试验专用下压板
b）抗压试验专用上压板
标引序号说明： 1——定位销： 2——工作面；一定位孔。
3-
图1抗压试验专用压板的基本形状和尺寸
2）专用下压板通过Φ8mm的定位孔定位于压力机下压板上，专用上压板应通过适当的方式
紧固在压力机上压板上，使专用上下压板工作面长度方向的两端面边相互重合，不重合最大偏差应小于0.2mm；
3） 专用压板非工作面的表面粗糙度参数Ra值应不大于0.8um，专用压板工作面的表面粗糙
度参数Ra值应在0.1μm~0.8μum之间； 4) 专用压板工作面硬度应不低于58HRC； 5) 专用下压板上的定位销材料硬度应大于55HRC。定位销高出工作面的高度应小于4mm，间
距为41mm～55mm。两定位销内侧连线与下压板中心线应垂直，不垂直度小于0.06mm。 定位销内侧到下压板中心的垂直距离为(20.0土0.1)mm。
5.5压力的测量、显示和操作装置 5.5.1压力的测量、显示和操作装置应便于操作和监控。 5.5.2·操作装置应标识明显，防止误操作。 5.5.3压力的测量和显示装置应能清晰连续、准确地显示试体上所受的压力以及加荷速度。 5.5.4压力的测量和显示装置应具有调零功能，显示装置的零点示值最大漂移应不超过满量程的±1%。 5.5.5，压力测量机构具有抗偏载能力，.同一荷载在距离上下压板中心线Φ20mm范围内不同位置的示值误差不大于示值最大允许误差。在用压力机不要求。 5.5.6·压力的显示装置上的峰值应能保持到下一个试验开始。 5.5.7压力的显示装置应能自动按照所设定的强度试验方法处理同一组试体的强度并将结果显示。如有储存和打印功能，打印格式见附录A。 5.6通讯接口
自动压力机应预留数据通讯接口，通讯协议由买卖双方商定。对在用压力机不要求。
