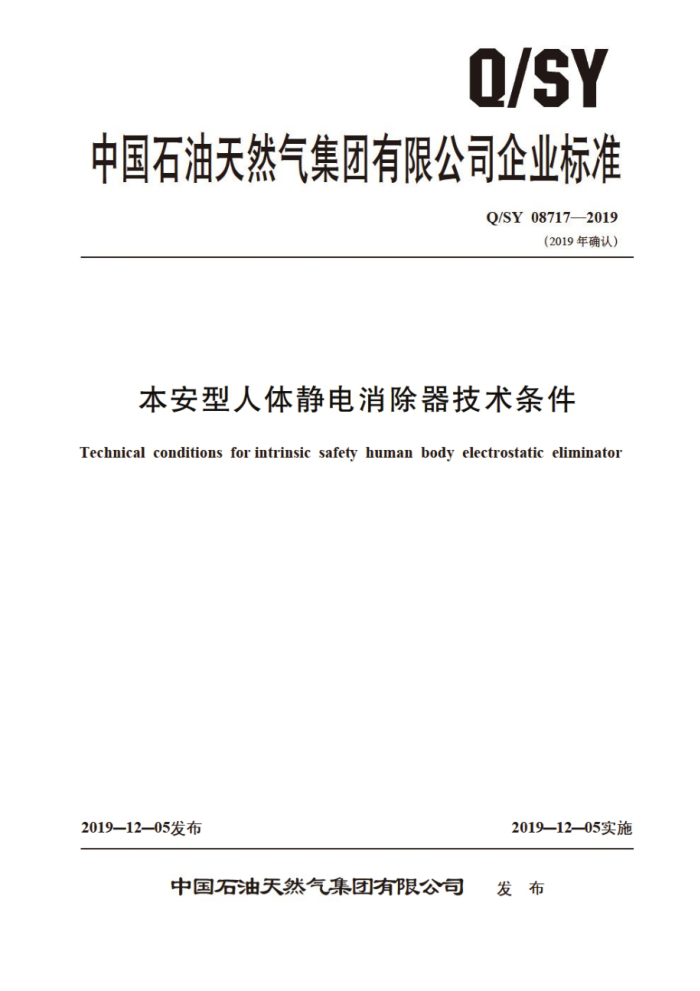

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 08717—2019
（2019年确认）
本安型人体静电消除器技术条件
Technical conditions for intrinsic safety human body electrostatic eliminato
2019—12—05发布
2019—12—05实施
中国石油天然气集团有限公司 发布 Q/SY08717—2019
再版说明
本标准于2019年复审，复审结论为修订。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1717—2014修改为Q/SY08717—2019：一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY087172019
目 次
前言
范围 2 术语和定义 3本安型人体静电消除器技术 3.1触摸体 3.2 支撑体 3.3现场接地电阻值 4本安型人体静电消除器静电检测方法 4.1外观检查 4.2 防静电性能检测 5现场安装要求 ·*.
1

........
......
5.1安装位置要求 5.2接地线要求参考文献· 附件修改单·
..... ........
二
c508006501055605006
0
T Q/SY08717—2019
前 言
本标准按照GB/T1.1一2009（标准化工作导则第1部分：标准的结构和编写”给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口
本标准主要起草单位：中国在油安全环保技术研究院本标准参加起草单位：中国石油塔里本油日分公司，中国石油吉林油田分公司、中国石油锦西石
化分公司、中国石油大庆石化分公司
本标准主要起草人：吴秀敏、姜仁。王嘉麟、戴丽平、曾铮、王红英、陈思学、马曦、何建萍、张景辉、王志成、徐艳 划月光、郭玉成、曾志军，史一君。
S
一
II Q/SY087172019
本安型人体静电消除器技术条件
范围
1
本标准规定了本安型人体静电消除器的技术要求，静电检测方法及现场安装要求。 本标准适用于中国石油天然气集团有限公司所属企业的生产装置。储罐区。栈台。码头。加油站
等易燃易爆等危险场所安装的人体静电消除器。
2术语和定义
下列术语和定义适用于本文件
2. 1
本安型人体静电消除器 intrinsie safety human body electrastatie elininator 用于人体静电释放的装置，其释放能量不能点燃可燃气体。
2. 2
电荷转移量 charge transferred quantity 一个带电体与另一个不带电作（导体或半导伴）之间垫触时发生的电荷转移数量。
3本安型人体静电消除器技术要求
3.1 触摸体
3.1.1 触摸体制成材料
触模体应采用半导体材料制成，触模体表面不得采用任何金 属材料制作。 3.1.2 触摸体外观
触摸体外观应符合下列要求： a) 触摸体外表应光滑 b) 触摸体外表无破损、老化。变质现象
触摸体外表无污物和颜色异变现象
c)
3.1.3 触摸体防静电性能要求
触摸体表面与金属支撑体间电阻值应为10°Q~10°Q，电荷转移量不得大于0.1μC。 2支撑体
3.2
本安型人体静电消除器的支撑体应符合以下技术要求： a 支撑体应由金属材质制作，保证抗老化耐腐蚀。 b) 支撑体与触摸体应结合良好，保证人体静电通过触模体表层顺利导人大地。
支撑体应设置接地端子。
9
1 Q/SY08717—2019
3.3 现场接地电阻值
现场安装后，支撑体接地端子对地电阻值应小于10002
本安型人体静电消除器静电检测方法

4.1 外观检查
本安型人体静电消除器 器外规格应符合以下要求： a） 目测表面应光滑。
目测无破损，外表无污物，顿色无异变，老化等现象。 目测接地连接线牢靠紧固
6)
4.2防静电性能检测 4.2.1 检测
本安型人体静电消除器的检测应山具备国家相虚检测资质的机构进行检验。 4.2.2触摸体表面与金届支撑体间电阳值检测 4.2.2.1检测条件
检测应在环境温度为23℃±3℃.相对湿度4RH为50%±10%条件下进行检测。 4.2.2.2 检测设备仪器
检测设备采用数字高阻计：数字高阻计电压要求为100V~500V，量程要求大于1×10"。 4.2.2.3测试步骤
触摸体表面与金属支撑体间电阻值检测应按下列步骤进
检测样品不得少于3个 b) 检测样品在检测环境条件下放置24h
a
将触摸体测试极板放至触摸体上部。数字高印计一根测试线接在 支撑体的接地端子上：另一根接在触摸体测试极板上。 开通电源，30s后读取高阻计上的读数R，R为触摸体表面与金属支撑体间电阻值 如图 所示。
d) 重复上述b）和c）两步骤测量5次：取平购值为测量品果。触模体表面与金属支撑体间电
阻值测试数据表见表
表1 触摸体表面与金属支撑体间电阻值测试数据表 1
测试次数
2
3

5
测试数据，0
平均值，Q
测试结果判定
2 Q/SY 087172019
脚试极板
触摸伴
高阻计
图1触摸体表面与金属支撑体间电阻值测试示意图
4.2.3 电荷转移量检测 4.2.3.1 检测条件
检测应在环境温度为23℃ 3，相对湿度 RH为50%±10 的条件下进行检测。 4.2.3.2 检测设备仪器
检测设备采用静电放电发生器、 示波器等：静电放电发生器量程要求100V~20000V，示波器取样速率2GS/s，位置范围大于200mV-5V/di50V 4.2.3.3 测试步骤
电荷转移量测量应按下列步聚进行 a) 检测样品不得少于 b) 检测样品在检测环境条件下放置241
按图2连接好检测回路 d) 将静电放电发生器升压至10kV e) 将触摸体迅速与静电放电发生器高压电极接触放电：读 卡波器 器上的放电脉冲V：电荷转
9
移量按公式（1）进行：
Q=C.V.
*--(1)
.......
式中： Q 电荷转移量，uC： C
电容，pF：放电脉冲电压，V。
V. f) 重复上述c），d），e）三步骤测量5次，取平均值为测量结果。电荷转移量测试数据表见
表2。
表2 电荷转移量测试数据表
测试次数 V.. V Q μC
2
3
4
5
1
Q平均值，μC 测试结果判定
3
