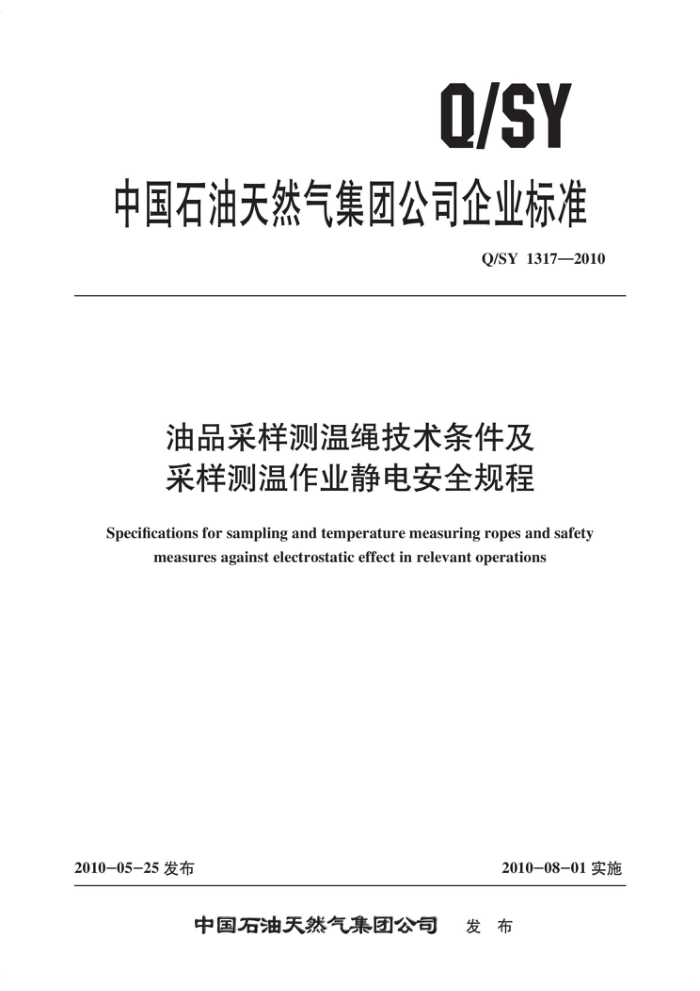

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1317—2010
油品采样测温绳技术条件及采样测温作业静电安全规程
Specifications for sampling and temperature measuring ropes and safety
measures against electrostatic effect in relevant operations
2010-05-25发布
2010-08-01实施
中国石油天然气集团公司 发布 Q/SY 1317—2010
目 次
前言
.. I
范围 2 规范性引用文件 3 术语和定义 4 防静电采样测温绳技术条件与使用要求 5 防静电采样测温绳测试方法
1
........
油品采样测温作业静电安全要求
6
I Q/SY 1317—2010
前言
本标准由中国石油天然气集团公司健康安全环保专业标准化技术委员会提出并归口。 本标准起草单位：中国石油安全环保技术研究院大连分院。 本标准主要起草人：何明俊、娄仁杰、吴秀敏、李斌。
I Q/SY 1317—2010
油品采样测温绳技术条件及采样测温作业静电安全规程
1范围
本标准规定了油品采样测温绳的防静电性能指标以及测试方法、技术要求，油品采样测温作业静
电安全要求，用于保证油品采样测温作业的静电安全。
本标准适用于中国石油天然气集团公司所属单位油品采样测温作业静电安全管理。
规范性引用文件
2
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T8834—2006绳索有关物理和机械性能的测定 GB12158防止静电事故通用导则 JT/T407—1999油船防静电缆绳技术条件
3术语和定义
下列术语和定义适用于本标准。
3.1
比电阻 uint length resistance 绳单位长度的电阻值，单位为欧【姆］每米（Q/m）
3.2
全长电阻 totallengthresistance 绳全部长度的总电阻值，单位为欧【姆】（α）。
3.3
断裂强力breakingforce 在拉伸试验中，绳被拉伸至断裂所施加的最大力，单位为牛【顿】（N)。
3.4
油品oil products 原油、石油产品（汽油、煤油、柴油、石脑油等）、稳定轻烃和稳定凝析油。
41 防静电采样测温绳技术条件与使用要求 4.1 材料选用
以棉纤维为基材，掺人导电纤维，多股编绞而成。 4.2 外观要求 4.2.1 编织应均匀，无松捻。 4.2.2 无磨损、擦伤、切割、断股和其他形式表面损坏。 4.2.3 表面无污物和颜色异变现象。
1 Q/SY 1317—2010
4.3防静电性能要求
比电阻应在1×10Q/m～1×10Q/m之间，全长电阻不应大于1×108Q。
4.4断裂强力
断裂强力见表1。
表 1 线径与断裂强力关系 6
8 500
15 1500
线径，mm 断裂强力，N
4 150
10 750
12 1000
350
4.5 耐磨性
经摩擦试验后，其断裂强力和比电阻应不变。 4.6 耐腐蚀性
经化学腐蚀液浸泡试验后，其断裂强力不应下降，比电阻应不变。 4.7 耐温性
经环境温度80℃试验，绳应不变形、不收缩、不软化，其断裂强力和比电阻应不变。 4.8 防静电采样测温绳使用要求 4.8.1 应符合防静电性能要求，对新购置的绳应进行逐根检测，合格后允许用于现场，使用期限为三个月，禁止延期使用。 4.8.2 使用中发现有深色纤维脱色、磨损、断裂等异常情况时，应停止使用。 5 防静电采样测温绳测试方法 5.1 外观检查 5.1.1 目测编织是否均匀，有无松捻，见JT/T407一1999有关规定。 5.1.2 目测表面有无磨损、擦伤、切割、断股和其他形式表面损坏。 5.1.3 目测表面有无污物和颜色异变现象。 5.2 断裂强力
测定方法参照GB/T8834—2006中8.5所规定的步骤进行。 5.3 耐磨性
将绳置于光滑水泥地面或光滑铁板上，反复拖拉50次，分别按5.2进行断裂强力测试、5.6.2进行比电阻测试。 5.4耐腐蚀性
将绳置于甲苯或二甲苯油槽中4d，取出凉干2d后，分别按5.2进行断裂强力测试、5.6.2进行比电阻测试。 5.5耐温性
将绳置于80℃烘箱中保温2h，取出冷却后，分别按5.2进行断裂强力测试、5.6.2进行比电阻测试。且观察、记录有无变形、收缩、软化现象。 5.6防静电性能 5.6.1 防静电采样测温绳的检测应由取得相关资质的专门机构进行检验。 5.6.2 比电阻检测方法。 5.6.2.1 在被测绳的两端（距绳端10cm取样）、中间各取1m长度。 5.6.2.2 在检测环境条件下放置24h。
2 Q/SY 1317—2010
5.6.2.3检测设备仪器：
a）数字显示高阻计：电压100V～500V；量程大于1×10°Q。 b）测试设备如图1所示，电极座如图2所示。
5.6.2.4检测环境条件：温度（23±3）℃；相对湿度（RH）（50±10）%。 5.6.2.5测试步骤：
a）将绳一端穿过两个电极座内，接触处用铜皮包紧，将绳拉直后用螺栓旋转压紧。 b）按图1所示连接高阻计，开通电源，读数稳定后读取高阻计上的读数R，R即为该绳的比电阻。 c）重复a），b）两步骤测量三次，取平均值为测量结果。
1000
1一高阻计；2—测量线；3—电极座；4—绳缆；5—绝缘底板；6—地脚
图 1 比电阻检测设备示意图
材质：黄铜 $12
$10 §5.5
M6x14 材质：黄铜
M6
5
图2电极座示意图
5.6.3全长电阻检测方法。 5.6.3.1将待测绳在检测环境条件下放置24h。 5.6.3.2检测设备仪器：
a）数字显示高阻计：电压100V～500V；量程大于1×10°α。 b）测试装置如图3所示。
3 — S/
