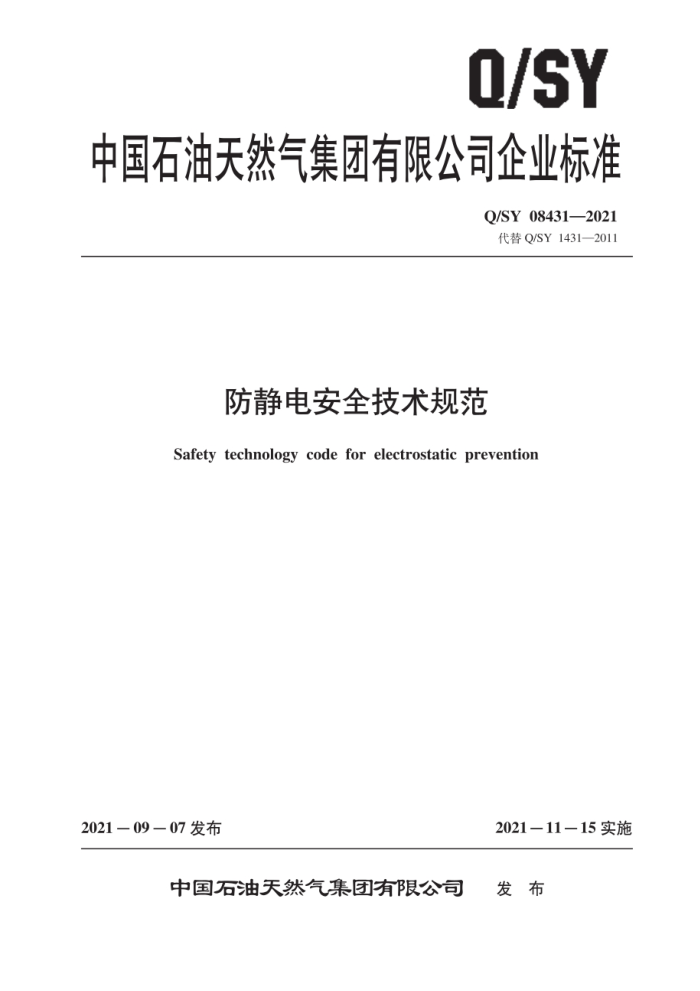

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 08431—2021 代替Q/SY1431—2011
防静电安全技术规范
Safety technology code for electrostatic prevention
2021—11－15实施
2021—09—07发布
中国石油天然气集团有限公司 发布 Q/SY 08431—2021
目 次
前言
?
范围 2 规范性引用文件 3 术语和定义 4防静电技术要求
4.1 基本要求 4.2 液体石油产品防静电技术要求 4.3 石油化工粉体防静电技术要求 4.4 搅拌。混合的防静电要求 4.5 液体采样、检尺、测温的防静电要求 5 防止人体静电措施
静电接地 6.1 应接地的部位 6.2 可以不接地的部位 6.3 静电接地方式 6.4 静电接地系统的接地电阻 6.5 静电接地端子和接地板 6.6 静电接地的连接参考文献
6
L
L
0 Q/SY 08431—2021
前言
本文件按照GBT1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草。
本文件代替Q/SY1431—2011《防静电安全技术规范》，与Q/SY1431—2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了导静电防腐蚀涂料涂层的表面电阻率数值（见4.2.3，Q/SY1431一2011的3.2.3） b）更改了进人储罐的油品流速的内容（见4.2.4，Q/SY1431—2011的3.2.4）； c）增加了浮顶油罐浮船与罐壁之间的密封圈，密封胶板的内容（见4.2.8）： d）增加了储罐连接导线的内容（见4.2.8）； e）增加了储罐各金属构件的内容（见4.2.9） f）增加了在罐项计量。取样操作平台上的内容（见4.2.10）： g）增加了油品通过精细过滤器时的内容（见4.2.11）： h）更改了加油站防静电的内容（见4.2.20，Q/SY1431一2011的3.2.16）本文件由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并
归口。
本文件起草单位：安全环保技术研究院、商业储备油公司、四川销售分公司。 本文件主要起草人：娄仁杰、戴丽平、陈思学、张诗博、王金龙、刘学军、王大伟、杨勇、
吕霄汉。董彬彬，赵奕鸣、朱颖。夏晓滨。
本文件及其所代替文件的历次版本发布情况为：
-2011年首次发布为Q/SY1431—2011：一本次为第一次修订。
II Q/SY 08431—2021
防静电安全技术规范
1范围
本文件规定了防静电安全技术要求。防止人体静电措施、静电接地等方面的内容和要求。 本文件适用于生产装置，储罐区，站台。码头等设备。设施的静电防护。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB12158—2006防止静电事故通用导贝 GB13348—2009液体石油产品静电安全规程 JT154油船洗舱作业安全技术要才
3术语和定义
本文件没有需要界定的术语和定义。
4防静电技术要求 4.1基本要求 4.1.1 1工艺设施应满足以下条
a）尽量减少可燃液体粉体粉尘等流动时静电的产生： b）防止可燃液体中加人水分和气体： C）设法导出或中和产生的静电，使其不能积聚 d）防止高能量的静电放电 e）防止爆炸气体混合物的形成
4.1.2对易发生静电危害的爆炸危险场所，应考虑：
a）配备能准确发出报警并同时联动的自动检测控制仪表装置，如可燃气体自动报警静电接地
自动闭锁设施等： b）配置消防器材或设施： C）设置紧急联络通信设施： d）采取通风等措施，减少可燃气体的积聚。
4.1.3生产工艺设施，应在满足操作及使用条件前提下。充分考虑到由于误操作或故障。检修等原因导致静电危害的各种因素，应采取本质安全或安全防护技术手段消除或减少这些因素。 4.1.4易发生静电危害的设备，其必要的安全防护、安全检测、静电接地与跨接、报警装置及信号系
1 Q/SY 08431—2021
4.2.9储罐各金属构件（搅拌器，升降器，仪表管道，金属浮体等）及附件（阻火帽，呼吸阀帽，量油孔盖，自动通气阀等活动金属附件，应与罐体等电位连接并接地。 4.2.10在罐顶计量、取样操作平台上，距操作口1.5m外的两侧应各设一组接地端子，为取样绳索。 检尺等工具静电接地用。 4.2.11油品通过精细过滤器时，从其出口到储罐应留有30s的缓和时间，缓和时间不足时应采用缓和器，带电液体在缓和器内停留时间一般可按缓和时间的3倍来设计。 4.2.12储罐槽车清洗作业应符合下列要求：
a）作业前，应把引人请罐槽车的空气，水及蒸汽管线的喷嘴等金属部件做可靠电气连接并接
地： b）风管、蒸汽胶管、吸油胶管应采用能导出静电的材质，不应使用绝缘管： c）当油气浓度超过爆炸下限值的10%时，不应使用压缩空气、喷射蒸汽及高压水枪进行清洗
作业： d）使用液体喷射清洗储罐或其他容器，在气相检测未合格时，喷射压力不得大于0.98MPa： e）不应使用汽油。苯类等易燃榕剂对设备。器具进行吹扫和清洗。
4.2.13管线吹扫清洗作业应符合下列要求：
a）蒸汽吹扫清洗轻质油品管线前。先用情性气体扫线或水顶线 （流速限制在1m/s以下），再用
蒸汽吹扫。 b）采用蒸汽进行吹扫和清洗时，受蒸汽喷洗的管线，导电物体均应与储罐或设施进行静电接地
连接。蒸汽胶管应是防静电材质，蒸汽管线前端金属头应具备良好的静电接地措施。
4.2.14已作阴极保护（包括外加电流保护和栖牲阳极保护）的理地管线、 油罐及其他设施，不必另设静电接地，但应采用绝缘法兰或其他绝缘措施，与不属于阴极保护范围的金属管线或设施相隔离。 绝缘法兰的电阻应在1×105Q ～1×10°0范围之内。 4.2.15铁路栈台防静电要求应符合GB13348—2009的相关规定，且满足以下条件：
a）装卸油前，应检查槽车内部，不应有未接地的漂浮物。 b）铁路槽车装油时，鹤管应放人到槽罐的底部。鹤管出口与槽车的底部距离不应大于200mm。
铁路槽车装油速度宜满足公式（1）关系：
D0.8或=4.5，两者取最小值
(1)
式中：
液体流速，单位为米每秒（m/s）： D一鹤管直径，单位为米（m)。 大鹤管装车出口流速可按公式（1）计算，但不应大于5m/s。 c）装油完毕，应静置不少于2min后，再进行提取鹤管，采样， 测温、检尺、拆除地线等工作。 d）铁路槽车未经清洗不应换装油品。 e）在装卸油作业过程中，不准在作业场所进行与装卸油无关的可能产生静电危害的其他作业。 f）当石油库专用铁路与电气化铁路接轨，且专用电气化铁路高压接触网进人石油库专用铁路线
时，应符合下列规定： 1）进人石油库的专用电气化铁路线高压接触网应设两组隔离开关。第一组应设在与专用铁路
线起始点15m以内，第二组应设在专用铁路线进人装卸油作业区前，且与第一个鹤管的距离不应小于30m。隔离开关的人库端应装设避雷器保护。专用电气化铁路线的高压接触网终端距第一个装卸油鹤管不应小于15m。
2）在石油库专用铁路线上，应设置两组绝缘轨缝及相应的回流开关装置。第一组设在专用铁 Q/SY08431—2021
路线起始点15m以内，第二组设在进入装卸区前。 3在每组绝缘轨缝的电气化铁路侧：应设一组向电气化铁路所在方向延伸的接地装置，接地
电阻不应大于10Q。 4）专用电气化铁路线第二组隔离开关后的高压接触网，应设置供搭接的接地装置。
g）铁路油品装卸设施的钢轨。输油管道。鹤管。钢栈桥等应做等电位跨接并接地，两组跨接点
的间距不应大于20m，每组接地电阻不应大于10Q。 h）栈台应设专用槽车静电接地报警联锁装置，静电接地报警联锁装置与槽车的连接应符合下列
要求： 1）接地连接工作应在打开盖之前完成： 2）连接应紧密可靠，不准采用缠绕连接 : 3）静电接地线与槽车连接点距槽车口应大于1.5m： 4）在达到静置时间，且关上盖后方可拆除连接。
装卸人员应是本岗位人员，非本岗位人员不得从事或参与装卸作业装卸人员应穿着防静电
工作服防静电工作鞋，作业前应泄放人体静电。 j）装卸人员不应在装卸现场进行穿脱衣服。帽子或类似物。以及其他产生静电或者火花的行为。
4.2.16汽车栈台防静电要求应符合GB13348一2009的相关规定，且满足以下条件：
a）装卸油前，应检查罐车内部，不应有未接地的漂浮物。 b）汽车罐（槽）在进行装卸作业之前：应将车体接地。 c采用顶部装油时，鹤管应放人到罐的底部，鹤管出口与槽车的底部距离不应天于200mm：卸
油台卸油时，卸油管与卸油池底部的距离不应大于200mm。 d）汽车罐车装油的速度宜满足公式（2）关系：
... (2)
VD≤0.5或≤4.5，两者取最小值
式中： v—液体流速，单位为米每秒（m/s）： D一鹤管直径，单位为米（m）。 e）装油完毕，应静置不少于2min后，再进行提取鹤管，采样，测温，检尺，拆除地线等工作。 f用于运输油品的汽车罐车需便用导电橡胶拖地带，拖地带内部导电金属线与车体间处于电气
导通状态：不得使用金属拖地链。 g）采用底部进油的汽车罐车，其进口处应设置导流板。 h）罐车未经清洗不应替换装载或换装油品（品种） i）使用胶管装卸油品时，胶管应为防静电胶管，胶管单位长度的电阻不得大于1×10°Q，导电
耐油胶管两端的金属快速接头应处于连通状态。 j）栈台应设专用汽车罐车静电接地报警联锁装置，静电接地报警联锁装置与槽车的连接应符合
下列要求： 1）接地连接工作应在打开罐车的顶盖之前完成： 2）连接应紧密可靠，不准采用缠绕连接 3）要接在罐车的专用接地端子处： 4）静电专用接地端子距装卸油口应大于1.5m： 5）在达到静置时间，且关上顶盖后方可拆除连接静电接地线
k）作业前，应检查作业设施是否符合规定，放掉罐内垫水或存水，清除罐内杂物，尤其是未接
地的浮动物。
4
