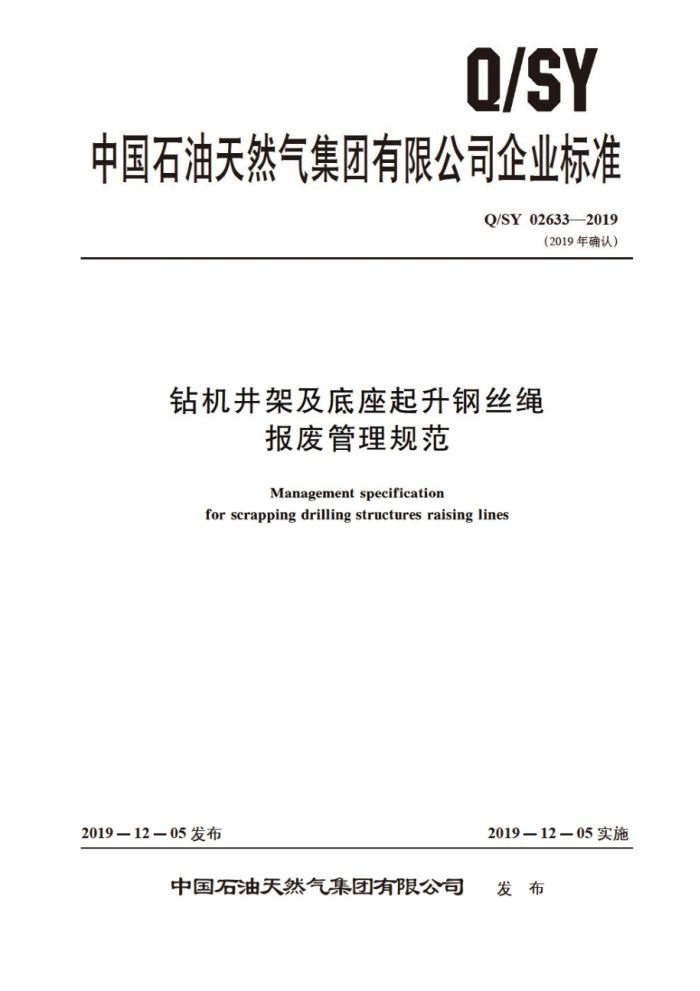

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02633-2019
（2019年确认）
钻机井架及底座起升钢丝绳
报废管理规范 Management specification
for scrapping drilling structures raising lines
2019—12—05实施
2019一12一05发布
中国石油天然气集团有限公司 发布 Q/SY026332019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1633—2014修改为Q/SY02633—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY02633—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 检查要求 5 检查方法和内容 6 报废总则
1
AS/D
1000000000
报废条件 8 报废程序
7
报废记录参考文献
9
工 Q/SY02633—2019
前 言
本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写”给出的规则起草。
本标准由中国石油集团工程技术分公司提出。 本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会归口。 本标准起草单位：中国石油华钻井上程技术研究院北京康布尔石油技术发展有限公司，宝鸡石
油机械有限责任公司威阳宝石钢管钢绳有限公司
本标准主要起草人：丁铁恒、韩兴、方义平，埭先智、林惜莹、江文、武秋冬、吴江、马英。
S
0
ⅡI Q/SY026332019
钻机井架及底座起升钢丝绳报废管理规范
1范围
本标准规定了钻机井架及底库起开钢整绳的要求，检查方法和内容。报废总则，报废条件，报废程序及报废记录。
本标准适用于陆地石油钻机的井架及底南起升钢丝绳
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包打所有的修改单） 适用于本文件。
GB/T87062006 钢壁驰 代语业 标记种分类 JB/T 4730.4 承压设 书无损格测第4部分： 磁粉检测 JB/T4730.5 承压设客光损检测第5部分： 沙透检测
3术语和定义
GB/T8706一2006界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T8706一2006中的某些术语和定义。 3.1
起升钢丝绳 mast and substructure raising lines 专门用于起升和下放石油钻机井架及底座的钢丝绳组件，包含绳端连接件。
3.2
钢丝绳挖距 rope lay length 单股钢丝绳的外层钢丝 多股钢丝纯的外层钢丝或缆式用丝绳的单元钢丝绳围绕钢丝绳轴线旋转
周（或螺旋）且平行于钢丝绳轴线的对应两点间的距离。 3. 3
股 strand 钢丝绳组件之一。通常由一定形状和尺寸的钢丝绝一中心相同方向抢制一层或多层的螺旋状
结构。
注：股的第一层包括三根或四根钢丝，某些形状的股（如启带股）可能没有中心钢丝。 3. 4
钢丝绳实测直径 measured rope diameter 按规定的方法测得的钢丝绳实际直径。
3. 5
钢丝绳名义直径 nominal rope diameter 标准中规定的或用户与制造商约定的钢丝绳直径。
1 Q/SY026332019
检查要求 4.1 人员
相关人员应满足以下要求：
应由钻井队的相关人员检查起升钢丝绳。 b) 受理起升钢丝绳报皮申请的钻井公司主管部门的技术人员应具有设备或安全方面的知识和
a
经验。 c) 无损检测（包括磁初和渗）人员取得相应资格证书，签发报告者应具备Ⅱ级及以上资格
证书。
4.2 设备
用于检查起升钢丝绳的设备应满足相美标准规定的精度和性能要求。 4.3环境
检查起升铜丝绳的环境应保证检查人！ 员能够清晰解认缺陷。 4.4范围
应对起升钢丝绳进行10%的日视检查， 刘电端连接件的高应力区进行磁粉检测。 4.5周期
a) 每次起升或下放井架。底座前，应检查起升钢丝绳。 b) 起升钢丝绳每使用两年应对绳端连接件按照JB/T4730.4的要求进行磁粉检测，或按照
JB/T4730.5的要求进行渗适检测
5 检查方法和内容 5. 1 检查方法
起升钢丝绳的判废主要采用目视检查和无损检测的方法 5. 2 检查内容
检查内容主要包括：
使用记录。 b) 断丝情况。
a)
腐蚀程度。 d) 实测直径。
实测挖距。 f) 变形情况。 g) 意外损伤。
e)
报废总则
影响起升钢丝绳寿命的主要因素有磨损，腐蚀，损伤和变形。判废工作应主要依据检查结果，综
2 Q/SY026332019
合考虑使用次数和使用时间。
报废条件
7
当出现以下任何一种情况时，起升钢丝绳应报皮 a 使用记录丢失或无记录，无法确定使用时间或使用次数。 b) 起升钢丝绳在现场正常使用满两年，且未进行性能试验。 c) 绳端连接件通过目视检查或无损检测发现碰伤，裂纹等缺陷。 d) 浇注绳帽与绳头之 问出现控动 e) 出现以下任意一种情形的断丝：
1) 在一个距内有6根及以上断丝： 2) 在一个抢距内的 一股中有根及以上断丝： 3) 在一个抢距内有2根及以上谷部断丝： 4) 在钢丝绳端部或儿邻迁出现断丝，并确定非意外损伤造成：
断丝紧靠在一起形成局部聚集。
5
D 钢丝绳实测直径比钢丝绳名叉直经减小
在转运，存放及使用过理中造成以下现伤： 1) 砸伤； 2）磕伤； 3） 刮伤。
g)
h) 以下各项原固引起的钢丝绝单性降低
1) 钢丝绳拾距伸长 2) 由于各部分被此压索，引起钢丝之间和绳股之间缺乏间隙： 3) 在绳股之间出现细微的褐色粉未出现明显腐蚀。
1) 2 钢丝绳出现影响内部应力分布的变形，这些变形包括
1) 波浪形； 2) 笼状畸变： 3) 绳芯或绳股挤出/扭山： 4) 钢丝挤出： 5) 钢丝局部直经增加 %以上： 6) 局部压扁： 7) 扭结： 8） 弯折。
k) 钢丝绳异常受热。 1) 多种因素综合作用，造成起升钢丝绳强度明显降低。
8 报废程序
起升钢丝绳的报废应遵循以下程序：
现场检查人员根据检查结果填写报皮申请：并递交给钻井公司主管部门。
a
b) 钻井公司主管部门的技术人员根据报废申请做出是否报废的决定。
钻井公司主管部门若不同意报废，则应派技术人员复查，根据复查结果做出最后决定。
3 Q/SY026332019
报废记录
9
钻井队在使用起升钢丝绳时应填写使用记录，在报废起升钢丝绳时应填写报废申请，具体要求见以下内容：
a) 钻井队应填写起升钢丝绳使用记录，内容包括起升钢丝绳的以下信息：
1) 制造商名称： 2) 规格型号： 3) 出厂日期： 4) 启用日期： 5) 钻机型号： 6) 使用次数； 7) 最大工作载荷 8) 启用时的实测 山花 9) 启用时的实测您距： 10) 检查记录（包括5.2要求的检查内客）
b) 钻井队填写起升钢丝绳报废中请时，点注明以下信息：
使用记录； 2) 历次检查记录 3) 本次检查记录 4) 报度原因。
1)
