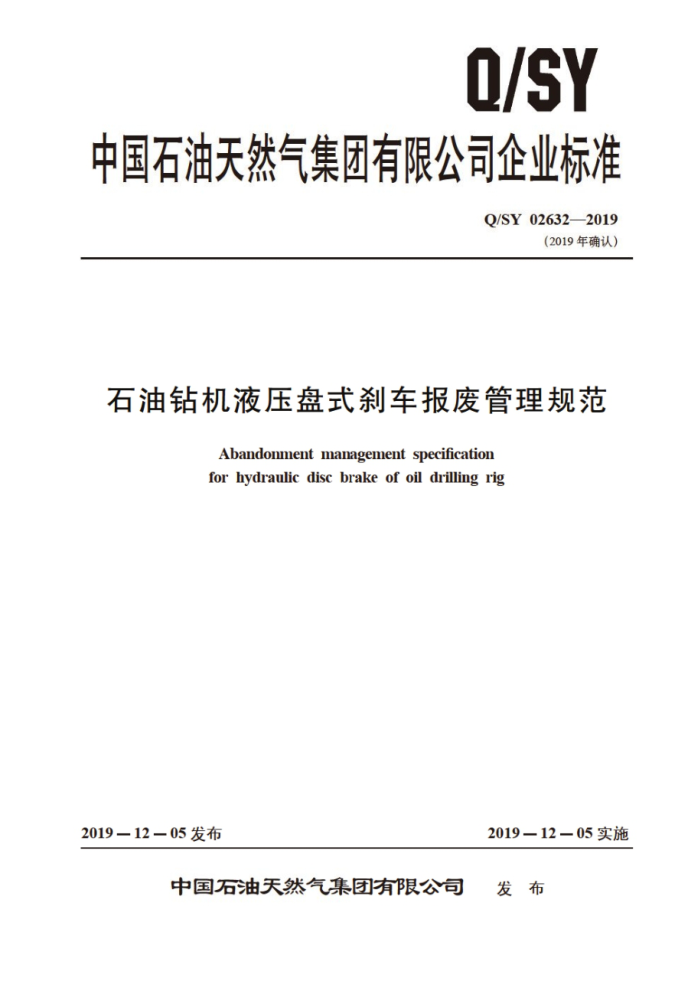

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY02632—2019
（2019年确认）
石油钻机液压盘式刹车报废管理规范
Abandomment management specification for hydraulic disc brake of oil drilling rig
2019—12—05实施
2019—12—05发布
中国石油天然气集团有限公司 发布 Q/SY02632—2019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1632—2014修改为Q/SY02632—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY02632—2019
目 次
前言
III
范围 2 规范性引用文件 3 技术要求 4 项目和方法 5 程序 6 记录参考文献·
1
0
T AS/0 Q/SY02632—2019
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写”给出的规则起草。
本标准由中国石油集团工程技术分公司提出。 本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会归口。 本标准主要起草单位：钻井工程技术研究院北京康布尔石油技术发展有限公司，宝鸡石油机械有
限责任公司。
本标准起草人：方义平，于扶恒。吕浩被。周患雄，马美，杨海学 吴江江文武秋冬熊玉坤。
S
二
III AS/0 Q/SY026322019
石油钻机液压盘式刹车报废管理规范
1范围
本标准规定了石油钻机液用盘式利车报废的技术要求、项目和方法、程序及记录。 本标准适用于陆上石油错机用液压盘式利车的报废。石油修井机用液压盘式刹车可以参考执行。
2规范性引用文件
下列文件对于本文件的虚用是不可少的。凡是注日期的引用文件，仅注日期的版本适用手本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9444铸钢件磁粉检测 JB/T4730.4承压设备光损检测 第4部分：磁粉检测
3技术要求
3.1 机构
液压盘式利车的检测应由中国石油天然气集团公司认可的资质评估单位或修理厂家进行。 3.2人员
液压盘式利车的调试与修理应由设备制造单危或培训合格的人员进行 磁粉检测人员应取得磁粉
检测资格证书，签发报告者应具备Ⅱ级或Ⅲ级资格证书。 3.3检测时机
液压盘式利车的检测可在设备大修过程中进行也可根据需要由具资质的单位进行检测。
4项目和方法
4.1报废总则
石油钻机液压盘式车的报度分为部件报废和整体报皮。部件报废是指当部件达到规定的报废条件（见4.2）时报皮相应的部件。整体报废是指满足4.3规定的条件时报废整套液压盘式刹车。 4.2部件报废 4.2.1钳架 4.2.1.1 钳架变形后不能满足安装精度要求时应报废 4.2.1.2绞车进行修理时应按照JB/T4730.4的要求对液压盘式利车的钳架本体及关键焊缝进行磁粉检测及检测结果评级，对质量评级超过Ⅱ级的缺陷显示进行快陷性质的判定。若缺陷无法修复时，钳架应报废。
1 Q/SY026322019
4.2.2刹车盘 4.2.2.1在利车盘摩探区域以绞车轴中心为圆心选取4个不同半径值的位置进行单边磨损量测量，超过5mm时利车盘应报废。 4.2.2.2刹车盘表面周向出现裂纹时应报皮。 4.2.2.3刹车盘表面出现的龟裂裂纹，按照GB/T9444质量等级进行分级。不满足5级要求时，或者摩擦面漏水无法修复时应报废。 4.2.2.4刹车盘表面有脱率时应报废。 4.2.3刹车钳 4.2.3.1绞车进行修理时应按照JB/T4704的婴求对流压盘式刹车利车钳的钳臂、拉杆，销轴。 钳缸，闸靴等主要零部件进行磁检测及检测结果评级，对质量评级超过Ⅱ级的缺陷显示进行缺陷性质的判定。若发现裂纹，发现製纹的拍虚车部件应报废。 4.2.3.2安全钳碟簧应12 用回换一次，在现场不方便更换碟黄时应将制动油缸整体进行更换。未按时更换碟簧的液压盘式利车应停止使用
刹车钳液缸出现渗漏更换易损件后仍渗清的应报废。
4.2.3.3
4.2.4 液压系统
4.2.4.1 当液压泵经修理后仍然达 不到设计压力时应报度。 4.2.4.2 当液压软管表面出电开裂、老化，潜漏或使用满5年时应更换 4.2.4.3 当管线连接螺纹出现款损，粘扣等严重损伤时应更换相应管线 4.2.4.4 电磁阀或液控阀出现故障导致液压盘式刹车无法正常工作时应更换相应阀件。 4.2.4.5 蓄能器的气囊使用满两年时应更换。 4.2.4.6 出厂时间满18年且未更换过液压系统主要部件的应报废整个液压系统。 4.3 整体报废 4.3.1 钳架、半数以上刹车钳、液压系统三者中有两者同时达到报废条件时应报废。 4.3.2 经由中国石油天然气集团公司授权的检测评估单位检测评 否认为不适宜继续使用的应报度。 4.3.3 当钻机报废时配套的液压盘式利车应报皮。
E
5程序
液压盘式刹车整体报废应遵循以下程序：
使用单位填写报申请， 递交给上级钻非公司主管部门钻井公司主管部门根据报废申请做出是否报皮的决定。
6记录
液压盘式利车的报废记录应至少包含以下信息：
制造商名称：规格型号：出厂日期：启用日期：
2
