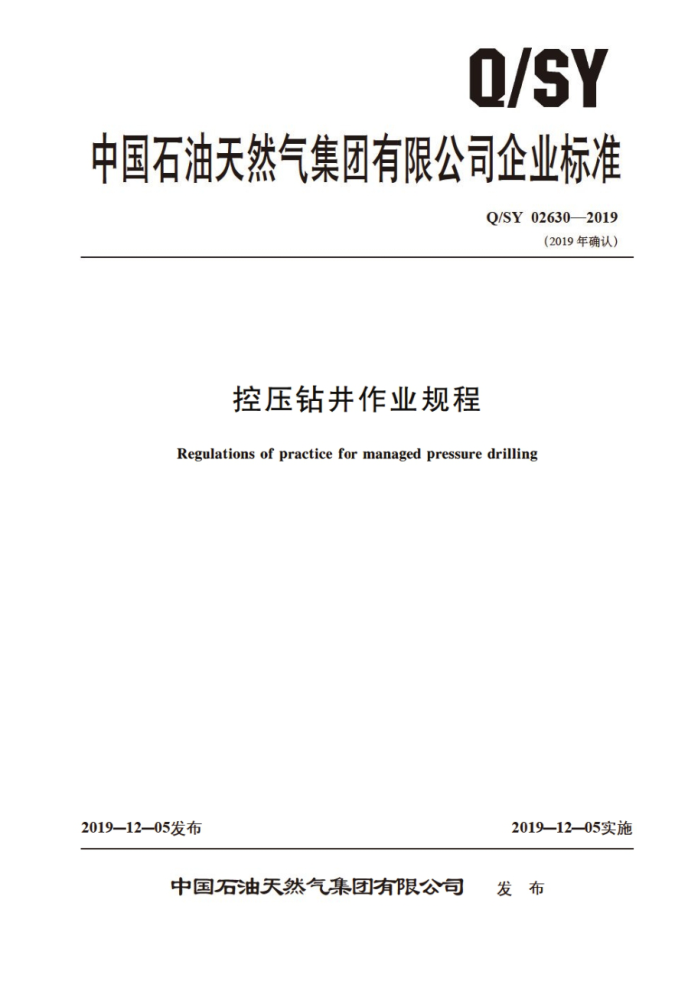

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY026302019
（2019年确认）
控压钻井作业规程
Regulations of practice for managed Pressure driling
2019—12—05发布
2019—12—05实施
中国石油天然气集团有限公司 发布 Q/SY026302019
再版说明
本标准于2019年复审，复审结论为修订。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1630—2014修改为Q/SY02630—2019：一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY026302019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 控压钻井条件
1
控压钻井设备 6 控压钻井设计“ 7 控压钻井作业程序
5
钻遇异常的井控处理措施 9 控压钻井终止 10 健康， 安全与环保要求附录A（资料性附录） 控压钻升井口及地面装 意图附录B（资料性附录） 控压钻井水力参数设计附录C（资料性附录） 控 压钻井工说表参考文献附件修改单
8
I
L0
11
12 13
*-14
-
T Q/SY026302019
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口.
本标准负责起草单位： 中国石油集团西部钻探工程有限公司钻井工程技术研究院。 本标准参加起草单位：中国石油集团站井工程技术研究院。中国石油集团川庆钻探工程有限
公司。
本标准主要起草人：陈若铭、宋朝晖，世明、杨刚、杨波，戴勇、郭庆丰，孙海芳、杨兆亮、兰作军、郑传义。
S
ⅡI Q/SY026302019
控压钻井作业规程
1范围
本标准规定了控压钻井条件、控用钻并设备、控压钻井设计、控压钻井作业程序、控压钻井终止条件、钻遇异常的井控处理措施以及健康、安全与环保要求
本标准适用于采用控压钻井技术施工的钻开作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包打所有的修改单》适用于本文件。
GB3836.1—2000 爆排性代体环境旧电气设备第1部分：通用要求 SY/T5087—2005 含随化氢 气井安全钻推荐作法 SY5225 石油天然气钻片、 发、储运 防大防焊安全生产技术规程 SY/T5323 节流和压共系统 SY5974 2007 钻井井场 设备，作业安全技术规程 SY/T6202 钻井井场油、 水、电及供暖系统安装技木要求 SY/T6228 油气井钻井及修井作业职业安全的推荐作法 SY/T 6277 含硫油气出硅化氢监测与人身安全防护规程 SY/T 6426 钻井井控技术规程 SY/T 6509 方钻杆 SY/T 6543.1—2008 欠平衡钻井技术规范第1部分：液相
3术语和定义
下列术语和定义适用于本文件
3.1
安全密度窗口safedensity window 由地层孔隙压力，破裂压力、 ，据失压力，班璟压力决定的，在站井过程中不造成喷，漏，塌，卡
等钻井事故，维持安全钻井作业的当量密度区间。 3. 2
窄密度窗口 narrow density window 接近或小于由循环压耗与正常附加压力决定的当量密度的密度窗口。
3.3
安全压力窗口safepressurewindow 在钻井过程中不造成喷，漏，塌卡等钻井事故：维持安全钻井作业的压力区间。
3.4
控压钻井 managed pressure drilling
1 Q/SY026302019
根据井下压力的环境限制来精确控制整个井眼环空压力部面的自适应较相钻井工艺，其目标是在
控制过程中，不允许连续出现溢流，且进人井筒的任何流体能够得到安全处理。
控压钻井条件
4.1地层条件
控压钻井技术适用于窄密度窗口地层。进行控压钻井设计时，裸眼井段宜选择压力单一地层，若存在多个压力系统，非控压 钻日标层段的压力窗口应大于控压钻井目标层段的压力窗口。地层含 H，S浓度大于30mg/m（20pm.控压钻用吨谨慎使用。 4.2地面装备条件
在常规井控装备的基础，宜采用电动钻机。并架底座净空高度应满足防喷器组合以及控压钻井井口装置的安装空间要求， 配各独去晒坏罐，还应配备控压钻井特殊装备，并符合第5章的规定。
5控压钻井设备
5.1 地面装置配备要求
控压钻井地面设备配置见表1
表1控压钻井地面设备配置
快餐光街
设备名称
专用设备
依托相关方
旋转防喷器（旋转控制头）
自动节流控制管汇
液气分离器回压补偿票自动控制系统
5.1.1 旋转防喷器（旋转控制头）
控压钻井井口设备按SYT6543.1一2008中11.1的规定热行。 5. 1. 2 液动平板阀
液动平板阀压力级别不小于旋转防喷器（旋转控制头）的静压，通径不小于旋转防喷器（旋转控制头）的旁通孔通径。 5.1.3井控管汇
井控管汇按SY/T6543.1—2008中11.4的规定执行。 5.1.4 自动节流控制管汇 5.1.4.1 使用控压钻井专用自动节流控制管汇并配备信号采集，处理，控制中心和液压控制系统。 2 Q/SY 026302019
5.1.4.2自动节流控制管汇宜具备自动、精确，快速调节并口套压的能力，符合SY/T5323规定要求，承压能力至少达到35MPa。 5.1.4.3自动节流管汇上配置两只以上精度高于0.1MPa的压力传感器，一只精度高于0.01L/s的流量计。 5.1.4.4 自动节流管汇设置主副通道，通道上宜设置远程自动控制节流阀和远程自动控制闸板阀宜具各就地手动控制功能。远程自动控制节流阀宜设置角位移传感器，远程自动控制闸板间宜设置开关指示传感器。
5.1.5 回压补偿泵
5.1.5.1 应符合SY5974-2017的现定 5.1.5.2 排出压力及排量应满足控压钻十设备费求。 5.1.6 自动控制系统 5.1.6.1 控压钻井数据采集条统直米集立压、套压、钻井液密度、井深。钻井液排量等参数， 5.1.6.2 基于恒定井筒压力控制的控压钻井作业宜使用随钻压力测量仪（PWD）采集井筒环空压力。 5.1.6.3 监测系统的采集师幸成小干都洗2s 5.1.6.4 监测系统与控压决策分析系统的响应时间应 与自动节流管汇响应时间相匹配。 5.1.6.5 控制系统的精度
a） 钻进工况下小于0.5MPa b) 起下钻及接单根工况下小于0.5MPa
5.2 地面装备配置形式
控压钻井井口及地面装置示意图参见附录A 5.3 钻具组合 5.3.1 钻具，井口特殊工具配备要求见表2
表2钻具、井口特殊工具配备要求
序号
名称
数量规具体情况定
单位
钻具止回阀随钻压力测量仪 (PWD
1
2
1
北
仅当控压钻井目的层温度压力适合PWD工作时应用。
5.3.2 随钻压力测量仪（PWD）：测量井筒环空压力以及井筒温度参数，测量精度应满足控压钻井要求。 5.3.3 方钻杆应使用上，下旋塞。 5.3.4 钻具底部应至少接一个钻具止回阀。 5.3.5 使用转盘钻时，宜使用六方方钻杆，并应符合SY/T6509的相关规定。 5.3.6 通过旋转总成的钻杆应为18°斜坡钻杆。 5.3.7 宜在钻柱近钻头处接一套随钻压力测量仪（PWD）。
3 Q/SY026302019
6 控压钻井设计
6.1 控压钻井工程设计依据和主要内容
6.1.1 设计依据
6.1.1.1油气藏类型，油气水层分布及性质，实施控压钻井棵眼井段地质分层及岩性，理化特性和矿物组分，地层破裂（漏失正力。 孔隙压力和期塌压力剖面以及地表温度和地温梯度。 6.1.1.2本井上部井段地质和工程资料。 6.1.1.3 邻井的钻井、测井及生产测试资料。 6.1.2设计内容 6.1.2.1控压钻井井口和地面设备选择及配套，示意图参见附录A。 6.1.2.2 井身结构、控压值 钻川数、钻具组合及钻井液类型。控压钻井水力参数设计参见附录 B.控压钻井工况表参见附录C 6.1.2.3控压钻井工艺流程，包括钻进、 接单根 立柱》，起下钻的操作步骤。 6.1.2.4应急预案。 6.1.2.5 控压钻井健康、安全环保要求。 6.2 控压钻井参数设计 6.2.1 最大套压值的设计不超建旋转防喷器（施转控制头 动密时压力的50%。 6.2.2 转盘（顶驱）转速不超过旋转防喷器（旋转控制头）（包括旋转控制头）设备充许范围。 6.3 加重钻井液帽设计 6.3.1加重钻井液帽密度、体积计算：控压钻川起钻到一定深度后，注人一段高密度钻井液形成加重钻井液帽，平衡地层压力。加重钻井液帽与下部钻井液产生的静液柱压力应处于安全密度窗口内。 参照公式（1）设计加重钻井液帽密度，高度及带压起钻的井深。
00981r, (h -/,) 0.00981rh
(1)
式中： r r2
井筒内原控压钻非液密度：单位为克每立方厘米（g/cm 加重钻井液帽密度：单位为克每立方厘米（g/cm）井简垂深，单位为半 (m):
h
h1 加重钻井液帽在环空段的垂深。单位为米（m）： Pp 地层压力，单位为兆帕（MPa）；
压力加值，单位为兆帕（MPa）
-
6.3.2计算钻杆注人排量，始终保持井底压力处于地层孔隙压力和地层破裂（漏失）压力之间。
7 控压钻井作业程序
7.1技术交底
控压钻井技术人员与井队，地质及其他施工协作单位的技术交底的内容如下：
控压钻井工艺技术的基本原理。
4
