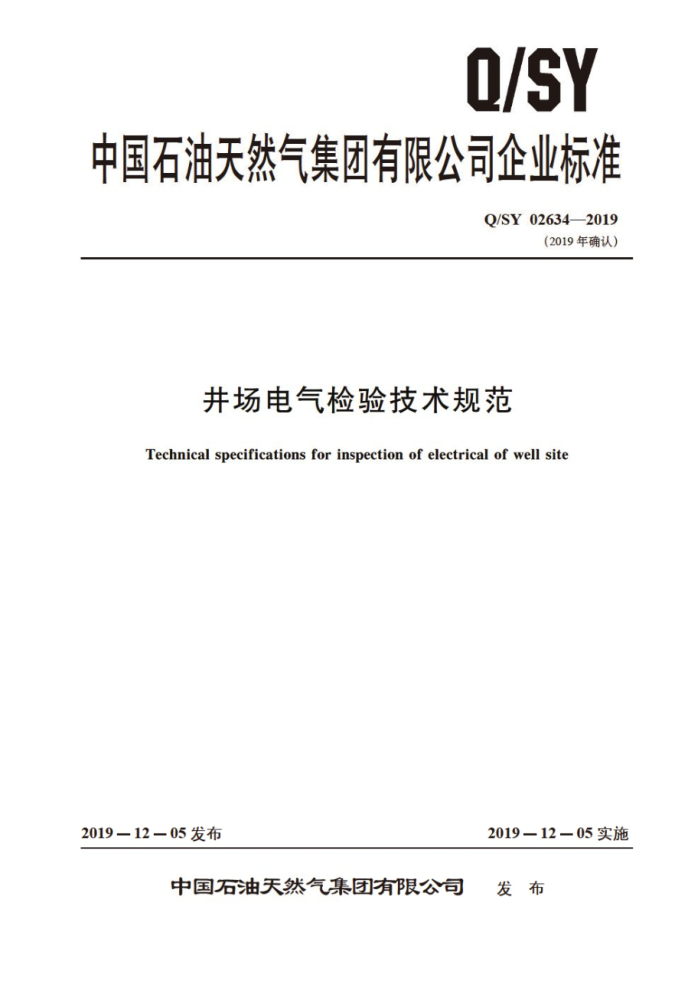

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY026342019
（2019年确认）
井场电气检验技术规范
Technical specifications for inspection of electrical of well site
2019—12—05实施
2019—12-05发布
中国石油天然气集团有限公司 发布 Q/SY026342019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1634—2014修改为Q/SY02634—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY02634—2019
目 次
前言
范围总则 2.1检验机构 2.2检验设备和仪器仪表 ··.· 2.3检验环境 2.4检验人员 2.5 检验频次 - 检验 3.1供配电系统* 3.2电气传动控制系统 3.3主要电气设备 3.4接地系统 *** 3.5漏电保护 3.6防爆电器检验报告附录A（资料性附录） 部分检验设备主要参数附录B（资料性附录） TN-S系统和等电位连接方式或TN-C 系统和等电位连接方式.13 附录C（资料性附录） 检验报告
-
2
-
--.
一
11
14
参考文献
15
T Q/SY02634—2019
前 言
本标准按照GB/T1.12009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然 气单同公司工程技术分公司提出。 本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会归口。 本标准主要起草单位：中国在油天然气单固公司川庆钻探工程公司。 本标准参加起草单位：中国石油天然配集州公司长城钻操工理公司 中国石油天然气集团公司冀
东油田分公司、中国石油天然气集团钻井工程技术研究院。
本标准主要起草人：徐鑫棒，韩造，品刚理、江雨离、李学胜、王豫、张志东。任建、史贤志、 梁靖远。
S
ⅡI Q/SY026342019
井场电气检验技术规范
1范围
本标准规定了陆上石油天然气钻开升场电气设备检验的总则、检验和检验报告。 本标准适用于陆上石油天然气钻排井场电气设备（供配电系统、电气传动控制系统，主要设备的
电气单元、接地系统、漏电保护、防雷设赢和防爆电器》的检验。
2总则
2.1检验机构
应有“安全生产检测检验机构资质” “防雷装置检测资质”等电气类检验资格证书。 2.2 检验设备和仪器仪表
应具有检定合格证书。 部分检验设各主要容数指标参见附录A 2.3 检验环境
禁止在雷电，雪暴，雨零和风力大于五级等恶劣天气条件下进行检验。
2.4检验人员
应持有特种作业操作证（电工作业）特种性业撑作证（高灶作业） 和防雷检测资格证，在检验
前，应穿戴劳动保护用品，办理作业许可证后，方能开展检验。在检验过租 程中，应道守属地安全管理规定。 2.5检验频次 2.5.1井场电气设备使用年限在8年全12年的，在此使用期内至少应当进行一次检验。 2.5.2井场电气设备使用年限超过12年的，每两年检验一次。
3检验
3.1 供配电系统 3.1.1 1发电机组供电
3.1.1.1 发电机组的供电质量要求如下：
a) 规格型号相同的发电机组在20%一100%总额定功率范围内，应能稳定并联运行且可平稳地
转移负载的有功和无功功率，其有功功率和无功功率的分配差度应不超过额定值的土10%。 b) 当功率不同的发电机组并联时，机组最大功率与最小功率之比应不超过3：1·其差度应不
超过最大机组额定值的土10%或最小机组额定值的土25%。
3.1.1.2发电机机组动力电缆相序接线方式：对采用输出插头插座者，应按顺时针方向排列（面向
1 Q/SY026342019
插座）：对采用设在控制屏上的接线端子者，从屏正面看应自左到右或自上到下排列。 3.1.1.3发电机的电压和频率要求如下：
a）发电机组的电压瞬态误差应在±15%以内：电压调制应在0.5%以内。 b）发电机组的频率瞬态偏差应在±5%以内，稳态颗率带应在0.5%以内。
3.1.1.4发电机组的绝缘电阻值要求如下：
a) 发电机组的热态绝缘电阻值应不小于0.5MQ
发电机组的冷态绝缘电阻值在环境温度15℃~35℃，空气相对湿度45%～75%时，应不小
b）
于2MQ在环境温厘25℃，空气相对湿度95%时，应不小于0.5MQ
3.1.1.5发电组的布线要求如下，
a) 发电机组电缆应远高发热元件 b）采用电启动方式的发电机组，应设置24V的直洗电源
3.1.1.6 多台柴油机并联使用时，各个柴油机之间载尚虚均衡，相互之间的转速差应不超过 50r/min。 3.1.1.7 辅助发电机组的进战断路器和主发电机组的进线断路器应实现互锁 3.1.2 市电电网供电 3.1.2.1 交流电压变化范围不超过输人额定电小的土15%。顺率波动不超过土2%，相对谐波分量不应超过10%，多相电源的负 序分量车 不超过正序分量的5%。 3.1.2.2 市电进线端的断路 器和 发电机组的进线断路器应实现互锁。 3.1.2.3 高压控制房，高压变电站的安全防护要求如下：
控制房应能保持密闭与助剂。且应能防止妮、 鼠类等小动物进人房内。 b) 控制房逃生门上的门锁应灵敏可靠。 ) 房内应具备足够有效的适用于扑灭电气火灾的灭火装置，且控制房内应铺设绝缘地板，绝缘
地板应能承受超过2000V的工爆电压试验 d) 房内的温湿度报警装置，烟雾报警斐置和应急照明装置市品敏可靠
变压器工作时散热冷却方式应合理，符合产品设计的温升要求。 且行程开关应灵敏可靠。 ) 隔离开关和相应的断路器之间，应装设机械或电磁联锁装置，变压器门和高压控制柜门上的
e)
连锁装置应灵敏可靠。 g） 仪表控制装置和微机控制装置成有可靠的际振播施：设表 的显示参数应与实际测量
一致。 h) 引人盘，柜的电缆应整齐牢固。用于逻辑回路的控制电统应采用屏蔽电缆，其屏蔽层应按
产品设计要求的接地方式按地）电容补偿柜内的电容应无漏液和异响
3.1.2.4直接埋地电缆应具备防层。理地深度虚不小于0.7m 当土填中含有腐蚀电缆外皮的物质时，应不直接埋设。 3.2电气传动控制系统 3.2.1交流变频控制系统（VFD) 3.2.1.1控制房 3.2.1.1.1控制房内的安全防护应符合3.1.2.3的规定。 3.2.1.1.2控制房的外接电缆的要求如下：
控制房的外接电缆应使用接线插座连接，在各接线插座的电缆上要对应标注醒目的、不褪色
租
2 Q/SY026342019
表1发电机控制单元电指标控制要求
检验项目频率稳态调整率 0~5%
检验项目
控制要求
控制要求按额定值设定
过流保护过压保护 ≤1.15倍额定电压延时≤100ms
±5% 0.5% 3s 2.5% =307
顺率瞬态调整率频率波动率顺率稳定时间电压稳态调整率电压调整范围电压波动率电压稳定时间
顺率控制
≥0.85倍额定电压延时≤100ms
欠压保护超频保护欠频保护
≤1.1倍额定频率 ≥0.9倍额定频率 ≥0.9倍额定频率
更保护功能 逆功率保护
按设计规定按设计规定按设计规定按设计规定按设计规定
电压控制
赶路保护水温高保护低油压保护故障自检保护柴油机超速保护
一
1.5s ims
响应时间有功功率不均衡度无功功率不均衡度 S±5%
不均街度
3.2.1.3 变频控制柜
3.2.1.3. 1 柜内电缆布置应行合 2.1.2.2的现宝 3.2.1.3.2 电气间隙与爬电 离啤 符合表4的规定。 其中，作为设备的主汇流排，其最小电气间隙应为20mm，最小爬电距离虚量为30mm 3.2. 1.3.3 变频器的电气使用票件应行合产品设计要求。 3.2.1.3.4 变频器的过载能力应符合产品设计要求。 3.2.1.3.5 制动电阻的运行温度应不高于产品设计范围。 3. 2. 1.4 自动送钻柜 3.2.1.4.1 柜内电缆布置应符合3.2.1.2.2的规定。 3.2.1.4.2 柜内电气设备安全防护要求如下：
a) 断路器、接触器、继电器动合触点应无蚀和拉弧现象 b) 断路器，接触器、继电器动合触点成灵破可靠
表2母线颜色
色标记黄色绿色红色淡蓝色
电路类型
和市
AH BH C相
交流
零线或中性线N 安全用的接地线PE
黄和绿双色（每种色宽约15mm-100mm交替标注）
棕色蓝色淡蓝色
正极负极接地中线
直流
注：当钻机在某些国家使用时，对母线颠色可能有特殊要求，对此应由用户与制造厂通过协议另行规定
