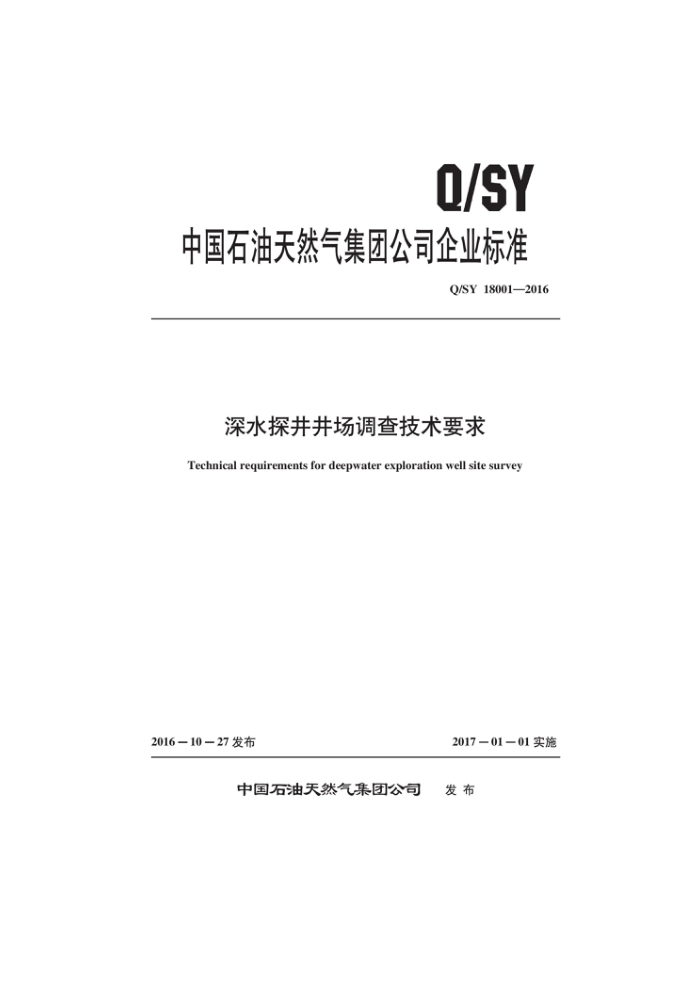

Q/SY
中国石油天然气集团公司企业标准
Q/SY 18001—2016
深水探井井场调查技术要求
Technical requirements for deepwater exploration well site survey
2017－01－01实施
2016－10－27发布
中国石油天然气集团公司 发布 Q/SY 18001—2016
目 次
前言 1
范围规范性引用文件
2
3 术语、定义和缩略语
一般规定 4.1工程设计 4.2风险管理 5前期研究 5.1 资料收集 5.2 浅层地质灾害研究
4
..
2
2
地震勘探数据的利用
5.3 5.4 海洋水文气象研究
6海上调查 6.1调查范围 6.2 调查内容 6.3 调查项目 6.4调查方法 6.5技术要求 7报告编制 8资料归档· 8.1 归档内容 8.2归档要求附录A（资料性附录）井场环境和浅层地质灾害影响分析
..
：
.. Q/SY 180012016
前 創言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准由中国石油天然气集团公司标准化委员会海洋石油工程专业标准化直属工作组提出并归本标准起草单位：中国石油辽河油田海南油气勘探分公司。 本标准主要起草人：方新强、徐浩伦、董永强、王国雨、戚志海、程盛、欧阳波。
口。
II Q/SY 18001—2016
深水探井井场调查技术要求
1范围
本标准规定了深水探井井场调查的一般规定、前期研究、海上调查、报告编制、资料归档等要求。 本标准适用于中国石油深水矿区的探井井场调查。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12763.2海洋调查规范第2部分：海洋水文观测 SY/T 6707—2014 海洋井场调查规范
3术语、定义和缩略语
下列术语、定义和缩略语适用于本文件。
3.1
浅层地质灾害shallow geohazards 在地球内动力、外动力地质作用或人为活动影响下，海底浅部地层发生异常能量释放、物质运
动、 岩土体变形移位以及环境异常变化等，危害钻井作业或破坏资源、海洋环境的地质作用，如崩塌、滑坡、泥石流、浅层气、浅层水流、泥火山、断层等。 3.2
温盐深仪 conductivity temperature depth (CTD) 用于测量深度、温度和盐度垂直连续变化的自记仪器。 声学多普勒海流剖面仪： acoustic doppler current profiler (ADCP) 以声波在海流中的多普勒频移来测量流速的仪器。 潜器diving device 深拖、遥控潜水器（remote operatedvehicle，ROV）和自主式水下潜器（autonomous underwater
3.3
3.4
vehicle，AUV）三种搭载工具的统称。 3.5
深拖调查deeptowsurvey 将一种或几种海洋调查仪器组合搭载到深水拖体上，将拖体沉放到预定深度进行调查，以减少水
体对仪器调查效果影响的一种井场调查方法。 3.6
ROV调查 ROVsurvey 将一种或几种海洋调查仪器组合搭载到遥控潜水器（ROV）上，将ROV操作到预定深度进行调
1 Q/SY 18001—2016
查，以减少水体对仪器调查效果影响的一种井场调查方法。 3.7
AUV调查 AUV survey 将一种或几种海洋调查仪器组合搭载到自主式水下潜器（AUV）上，AUV按照预先设定的参数
和程序下潜到预定深度进行调查，以减少水体对仪器调查效果影响的一种井场调查方法。 一般规定

4.1工程设计
应通过室内研究和海上调查获取钻井工程设计所需的相关参数，基本数据应满足工程风险分析、 锚泊分析、隔水管分析、导管人泥深度和井口稳定性分析等工程设计的需要。 4.2风险管理
应对井场环境和浅层地质灾害进行风险识别并确认风险级别，对井场环境和浅层地质灾害的影响进行评价，参见附录A。评价结果应能够规避海底表面障碍物及海底以下浅层地质灾害；若无法规避，应选择作业风险较低的井位，使地质灾害风险影响降低到可接受或可控的程度。 5前期研究 5.1资料收集 5.1.1在井场调查方案制订之前，应收集井场及井场附近已有的区域地质与海洋环境资料，并对这些资料进行综合分析与研究。资料内容应包括：
a）水深和海底地形。 b）区域地质构造与地震活动性。 c）区域沉积环境及沉积物。 d）水文与气象环境条件。 e）以往在此海区的经验。 f）其他，如现有设施（海上设施、水下井口、海底管道、海底电缆和光缆等）、航运、渔业、军
事活动、海洋倾废区、海洋生物保护区等资料。
5.1.2 资料有效性满足以下要求：
a）在该区域井场调查作业以来无钻井或铺管等工程作业，井场调查的海床数据有效期宜为5年
海床以下数据有效期宜为10年。 b）在该区域井场调查作业以来有过钻井或铺管等工程作业，井场调查的海床数据有效期宜为1
年，海床以下数据有效期宜为10年。 c）该区域发生过任何浅层地质灾害井控事故，以往井场调查资料全部无效。
5.2浅层地质灾害研究 5.2.1可利用前期勘探阶段获得的三维地震资料、二维地震资料和邻井资料通过前期研究对浅层地质灾害进行评价。 5.2.2应对海底及海底以下各种地貌特征和不稳定地质因素进行描述及灾害分析，主要包括海底冲刷、滑坡、凹坑、海底障碍物、剧烈的地形起伏、硬质海底、海底沙波/沙丘，浅层水流、浅层气、 天然气水合物、断层、古河道、埋藏较浅的岩石、大洋浊流沉积及大范围海底滑塌等，并对钻井过程 2 Q/SY 18001—2016
中可能引起灾害的浅层地质灾害因素进行等级评估，宜给出定量或半定量的评价，可分为高、中、低和几乎没有四个级别。 5.3地震勘探数据的利用 5.3.1在地震资料品质好、邻井资料参考性强、浅层地质灾害能解释清楚的情况下，前期研究可以替代井场调查的部分项目，但不宜全部替代。 5.3.2利用三维地震资料浅层高分辨处理对浅层地质灾害的辨识分析所形成的结论不明确、依据不清晰，不能提供钻井工程所需要关键数据的，并场调查现场作业应进行二维高分辨地震调查。 5.3.3利用三维地震数据进行浅层地质灾害评价，三维地震数据应达到如下基本要求：
a）数据具有足够的分辨率且信噪比不低于3，浅层地质体成像清晰。 b）有效频带达到3Hz～120Hz，主频达到60Hz。 c）采样率不低于2ms。 d）处理后面元不大于25m×25m。 e）处理后的采样率及面元在整个勘查区域内保持不变。 f）数据位数不低于32位，且数据未经过能量均衡处理。 g）调查区域海底反射必须完整覆盖，且整个区域地震子波信号稳定。 h）有效压制噪声和采集脚印，对潮汐、水速、缆深有效校正。 i）不存在数据拼接。 j）处理速度模型精确。 k）没有明显的多次波干扰，不影响浅层解释。
5.4海洋水文气象研究 5.4.1 应广泛收集预定井场及周边海域已有的风、浪、流、潮汐、台风等海洋水文气象资料，了解掌握作业海区不同季节的海洋环境条件及变化规律。 5.4.2预测海洋水文气象月变化特征和最佳作业窗口，尤其注意对钻井装置安全产生影响的灾害性气象和水文条件发生的季节和频率。 5.4.3前期研究表明现有海洋水文资料不能满足钻井工程设计需求，应进行现场观测。 6海上调查 6.1调查范围 6.1.1对于锚泊式深水钻井装置，在满足锚泊布设要求的条件下，根据水深和海底底质特征设置井场调查范围，调查范围一般为正方形区域，其边长为水深的5～9倍 6.1.2对于动力定位式深水钻井装置，以预定井位位置为中心设置井场调查范围，调查范围应不小于 3000m× 3000m。 6.2调查内容 6.2.1海底以下潜在灾害性地质因素，包括：
a）浅层气、浅层水流、天然气水合物。 b）浅层断层。 c）松散的砂层、古河道。 d）泥火山、地震活动等。
3 Q/SY 18001—2016
6.2.2海底表面自然和人为障碍物及不良地质现象，包括：
a）水深及地形变化。 b）海底稳定性，如垮塌、滑移、浊流沉积等 c）地貌特征，如沙波沙脊、生物礁、崎岖海底、 、海底峡谷、海底底质变化。 d）海底管道、海底电缆和光缆、海底结构物（水下井口、基盘等）、人工遗弃物等
6.2.3海面及水体中的作业环境相关要素，包括：
a）作业气候窗、风及海浪情况。 b）潮汐、海流、内波流、水温梯度
6.2.4海底沉积物的工程地质特征，包括：
a）沉积物类型及分布。 b）沉积物的物理及力学特性。
6.3调查项目
根据调查作业区的水文特点、钻井装置性质和作业需求，结合对本地区的认知程度，可选择下列部分或全部调查项目：
a）水深调查：进行海水深度和海底地形测量。 b）地貌调查：海底地貌状况、障碍物及底质分布情况。 c）浅地层剖面调查：海底以下30m内的各单元地层厚度，评价可能存在的各种地质害类型和特
征，探测埋置的海管。 d）中深度地层面调查：海底以下150m内的地层，主要关注是否存在浅层气、断层等浅层地
质灾害。 e）高分辨数字地震调查：海底以下1000m内的地层情况，可分辨浅层气、浅层水流、浅层活动
断层、埋藏古河道及天然气水合物等地质灾害。 f）海底柱状取样：获取海底表层和浅层沉积物的样品，分析海底沉积特征。 g）工程地质钻探：主要为海底基础稳定性分析提供土质的物理力学参数。 h）原位测试：获取海底浅表层沉积物的物理力学参数。 i）海洋水文观测：对水温、海流和海浪等海洋水文要素分布情况和变化规律进行观测。
6.4调查方法 6.4.1并场调查的主要方法和仪器设备包括：
a）水深调查采用单波束和／或多波束回声测深仪。 b）地貌调查采用侧扫声呐系统。 c）地层剖面调查分别采用浅层、中层和深层剖面仪。 d）海底柱状取样采用重力、重力活塞或振动取样器取样。 e）工程地质钻探采用旋转方式钻进，并按一定间距获取岩土样品，技术条件允许时，可综合采
用钻孔取样和钻孔原位测试。 f）原位测试采用海床静力触探试验和十字板剪切试验方法。 g）海洋水文观测采用CTD定点测量温盐深，ADCP或安德拉海流计测量海流，波浪仪观测海浪，水位计观测水位，CTD和ADCP组合系统观测内波。
6.4.2下列区域宜采用潜器调查方法进行水深、地貌和地层剖面调查：
a）深水区域宜采用深拖调查或AUV调查。 b）超深水区域宜采用AUV调查。 c）重点区域宜采用ROV调查或AUV调查。
4
