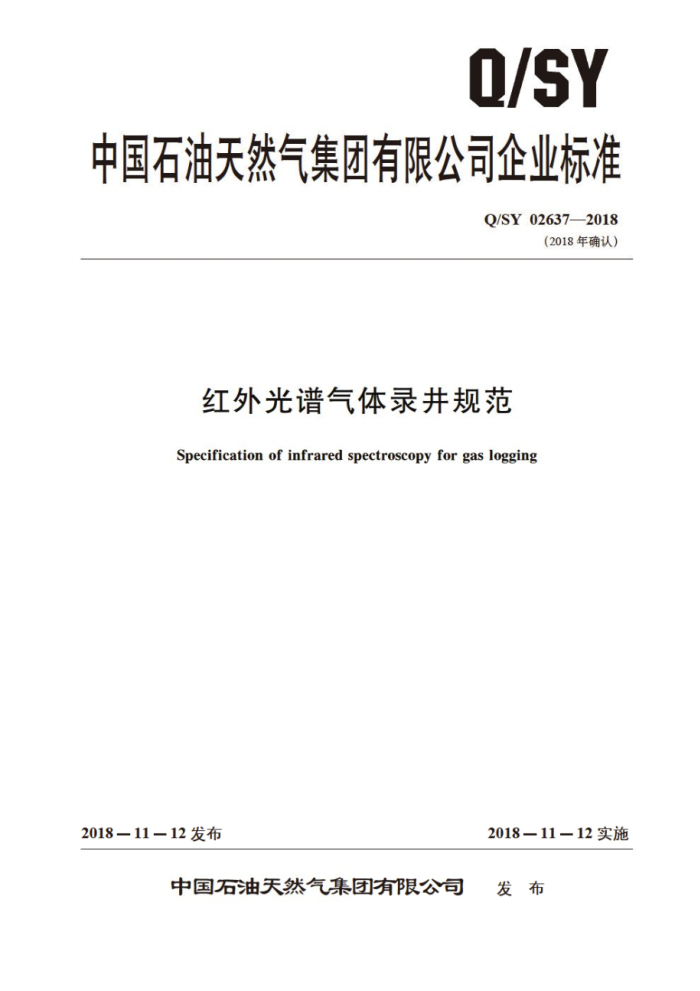

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02637—2018
（2018年确认）
红外光谱气体录井规范
Specification of infrared spectroscopy for gas logging
2018—11—12实施
2018—11—12发布
中国石油天然气集团有限公司 发布 Q/SY026372018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号的要求对标准编号进行了修改，
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1637—2013修改为Q/SY02637—2018 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY02637—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 方法概要 5 仪器设备和工作条件 6 仪器校准 7 资料录取和整理 8 资料解释
1
资料归档附录A（资料性附录） 标准 气样组附录B（规范性附录） 红外光谱仪桂雅分桥记附录C（规范性附录） 随钻气体录井数据表附录D（规范性附录） 数气体检测记录附录E（规范性附录） 气体录井解释附录F（资料性附录） 红外光谱气体录井综合图参考文献
9
10
11
12
T AS/0 Q/SY026372018
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国石油天然气集团有限公司勘探与生产专业标准化委员会提出并归口。 本标准起草单位：长庆油用分公司，期操与生产分公司。西南油气田分公司，川庆钻探工程有限
公司、辽河油田分公司
标准主要起草人：席胜利，邢立，简宏試。左智峰，王建，江兴福。刘德伦。张战文。孙洪斌杨仁政。黄子舰。
S I
III AS/0 Q/SY026372018
红外光谱气体录井规范
1范围
本标准规定了红外光谱气体录胖方法，仪器设备与工作条件，仪器校准。资料录取与整理。资料解释及资料归档等要求。
本标准适用于油气井红外光谱气体录
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包所有的修改单） 适用于本文件。
GB/T6379.1测量方法与结果的准确度 正确度与精密度） 下 部分：总则与定义 SY/T5788.2油气探 并气测录井规范 SY/T5969 油气探井油气水层录井综合解释规范
3术语和定义
GB/T 6379.1, SY/T 5788.2和SY/T5969界定的以及下列术语和定义适用于本文件。
3. 1
红外光 infrared 波长为0.75um-1000um的电磁波，又称红外线
3. 2
傅立叶变换红外光谱 Fourier transform infrared spectroscopy 红外光经干涉调频技术处理后照射样品，检测制的光独信母博立叶 变换获得物质的红外光谱。
方法概要
红外光谱气体录井是利用气态经，CO和CO.能吸收红外光的原理 齿钻井液中脱出的气体经过脱水：除尘处理进人红外光谱样品室后：
一部分光能，使透射光强度减弱，
记录红外光的百分透射比与波数或波长关系曲线，就得到相应气体的红外光谱。依据所测得的红外光谱吸收峰的位置。形状定性识别不同气体。依据吸收峰的强度和所建模型定量计算样品气的含量。
仪器设备和工作条件
5
5.1 仪器设备
5.1.1 傅立叶变换红外光谱仪
主要参数为：
1 Q/SY 02637—2018
波数范围：4000cm-1~400cm-1（波长2.5μm~25gm）； b) 分辨率：≥2cm-1；
波数准确度：优于0.5cm-1： d) 波数重复性：优于0.5cm-1。
5.1.2 辅助设备 5.1.2.1 电动脱气器
主要参数为： a） 输出功率：≥350W b) 转速：≥1350r/ming
5. 1.2.2 数据无线传输系统
实现数据采集与远程监控之间的通信，主要参数为：
无线接人点（AP）采用点对点网桥连接模式，支持双向数据传输：
a
b) 通信速率54Mbit/s以 工作额率2.4GHz 5.1.2.3 计算机硬件系统
计算机硬件应能适应石油钻现场的工作条件，选择通用的与票统应用软件相适应的计算机系统。主要要求如下：
计算机及显示器（至少包合数据采集计算机，数据存储服务器，数据处理计算机）： b）计算机之间应以TCP/IP进行网络连接
5.1.2.4不间断稳压电源
主要参数为： a） 输出功率：不小于1500W： b) 续电时间：不小于30min（额定负载情况下）
5. 2 仪器工作条件 5. 2. 1 安放位置距缓冲罐不大于10m，应具有防爆功能。 5. 2. 2 工作环境：温度15% --30C 相对湿度小于70%。 5. 2. 3 电源：电压AC220V±22V.频率50Hz±1Hz 5. 2. 4 大气压力：66kPa~108kPa 5.2.5 样品扫描8次，背景自动扫描间隔≤2h。
61 仪器校准
6.1 校准要求
出现下列情况之一应对红外光谱气体录井仪器进行校准：
新仪器、录井前或连续录井两个月以上； b) 录井过程中维修、更换光学器件： ) 仪器停止录井10h以上。
2
