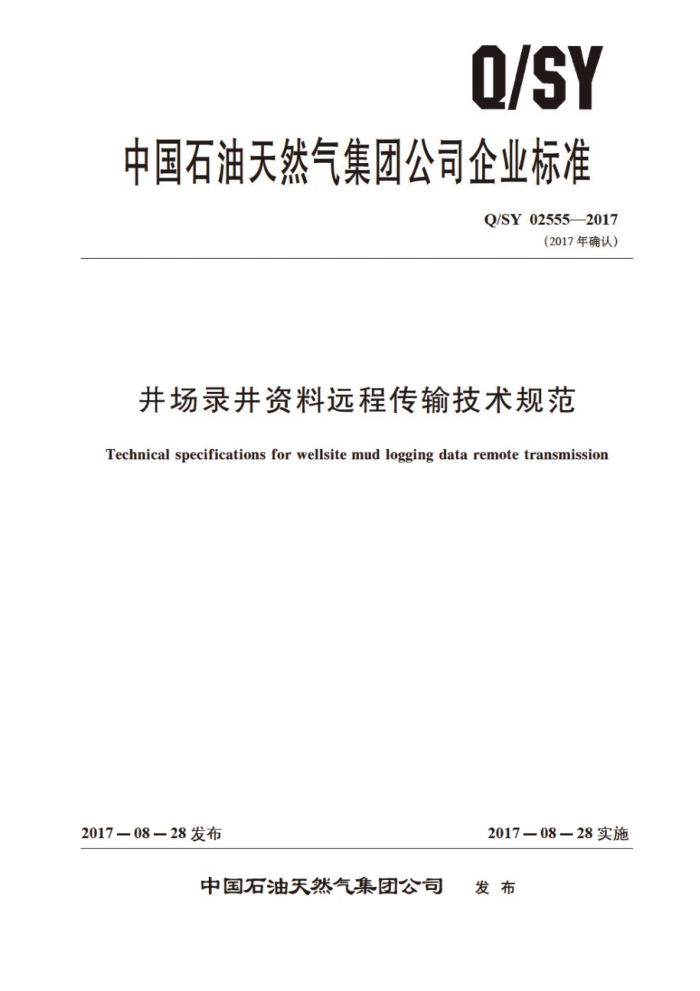

Q/SY
中国石油天然气集团公司企业标准
Q/SY025552017
（2017年确认）
井场录井资料远程传输技术规范
Technical specifications for wellsite mud logging data remote transmission
2017—08—28实施
2017—08-28发布
发布
中国石油天然气集团公司 Q/SY025552017
再版说明
本标准于2017年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号的要求对标准编号进行了修改，
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1555—2012修改为Q/SY02555—2017。 Q/SY025552017
目 次
前言
范围 2 规范性引用文件 3 术语和定义传输设备的安装与调试 4.1设备配置** 4..2基地调试 4.3井场调试** 5井场录井资料传输内容与要 5.1 实时传输数据内容及要习 5.2定时传输数据内容及要习 大 ......... 6数据接收与发布 6.1接收数据质量要求 6.2数据发布 7数据备份与保密 7.1数据备份 . 7.2数据保密
1
V
..............
1中
........
- Q/SY02555—2017
前 言
本标准按照GB/T1.1一2009（标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口
本标准起草单位：渤海钻探第二录井分公司、西部钻操吐哈录井公司、 大庆油田录井一公司。 本标准主要起草人：黎红，盛振法、娃志刚岳思录，陈禹，葛桂芹，钟李明，高荣。
S 兰
ⅡI Q/SY025552017
井场录井资料远程传输技术规范
1范围
本标准规定了井场录井资料传输设备安装调试、资料传输内容与要求、数据接收与发布、数据备份与保密等内容。
本标准适用于井场的录井资料远程传命
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Q/SY128录井资料采集与整理规范
3术语和定义
下列术语和定义适用手本文件
3.1
录井资料远程传输 Wellsite mud logging data remote transmission 利用通信技术，将井场的录井信息定时或实时发送到基地数据中心的过程。
3. 2
定时传输 timing transmission 将井场的录井资料按一定时间间隔打包发送到基地数据中心的过程。
3. 3
实时传输 real time transmission 将井场录井实时采集数据按设定的传输间隔自动发送到基地数据中心的过程。
4传输设备的安装与调试
4.1设备配置 4.1.1录井队的远程传输设备应依据作业区域通信状况与生产需要配备，技术配置以满足传输要求为准。 4.1.2 传输设备的井场环境与安装要求如下。 4.1.2.1室内设备运行环境：工作温度10℃35℃，相对湿度30%~80%（22℃）。 4.1.2.2 室外设备运行环境：工作温度-35℃55℃，工作风速小于80km/h。 4.1.2.3 室内设备安装：传输设备室内单元固定在录井房平整的桌面或墙面上 4.1.2.4 室外设备安装：信号天线放置于信号较强的位置，固定牢靠，卫星天线工作的方向应避开大型障碍物，并有相应的防风措施。
1 Q/SY025552017
4.2基地调试 4.2.1上井前应对远程传输设备的完好性与网络连接及远程传输软件系统进行测试。 4.2.2程测试包括实时和定时传输软件，实时对话，语音通信：并做好相应的记录。 4.3井场调试 4.3.1 安装前对传输设备及配件进行检查。 4.3.2传输设备的安装应在断电状态下进行。 4.3.3 传输设备的电源应由UPS供电，保证电压稳定。 4.3.4在井场调试期间，对于设备的工作参数，校对的传输参数和软件的运行情况都应有相应的记录。
5井场录井资料传输内容与要求
5.1 实时传输数据内容及要求
5.1.1传输内容为录井仪器实时采集数据 5.1.2实时传输的时间间隔应以仪器设置为准 5.1.3并场实时传输与基地发布系统的各项参数的单位设置相一 致 5.1.4并场值班人员随时观察实时数据载取程序和传输程序的运行状态，女 如出现传输中断或数据缺失时检查传输系统，重新连接并补传数据。 5.2定时传输数据内容及要求 5.2.1录井基本资料内容如下 5.2.1.1地质录井资料：井基本数据。地层分层、地质原始资料、油气显示统计表、钻井液和相关工程参数以及溢流。井涌，井漏、卡钻等工程复杂处理情况。 5.2.1.2仪器录井资料：气测异常显示、后效记录、泥岩（页）密度记录、碳酸盐含量记录、钻井液热真空蒸馅气分析，起下钻，接单根记录等 5.2.2定量荧光、地化录井等录井新技术数据及图件。 5.2.3其他录井相关数据包括定向井随钻数据，测井数据等。 5.2.4定时传输数据的格式与具体内容参照Q/SY128的要求执行。 5. 2. 5 定时传输的时间间陶隔以建设工 方要求或生产需要设定。
6 数据接收与发布
6.1 接收数据质量要求 6.1.1定时进行实时传输数据的监控。监控内容包括实时参数的齐全性、连续性。 6.1.2 对关键工序，特殊岩性，异常现象等录井过程进行重点监控，对录井现场及时做出必要的提示。 6.1.3 监控人员每天对定时传输数据进行检查，检查发现的问题应反馈作业现场，现场整改后重新传输。 6.1.4 数据监控人员建立相应的数据监控检查记录，并进行传输质量统计分析。
2 Q/SY025552017
6.2 数据发布 6.2.1 数据发布内容包括：
实时传输数据：定时传输数据：
-
曲线浏览及回放；历史数据查询。
6.2.2 数据通过客户端或树览器的形式进行网路发布。
7 数据备份与保密
7.1 数据备份 7.1.1 ，采用同步或定期备份的方式完整，真实地将数据转储到不可更改的介质上。 7.1.2 采用集中和异地保存方式，保存期限至少1年。 7.2 数据保密 7.2.1远程传输成果资料权属（归）建设方所有。 7.2.2 根据数据的保密规定和用途，确定使用人员的存取权限，存取方式和审批手续。 7.2.3禁止泄露、外借和转移专业数据信息。 7.2.4涉密的数据信息不得直接或间接地与互联网或其他公共信息网连接。 7.2.5 有涉密数据的计算机送修时，应将存储数据的硬盘摘除，并作计算机修理登记。 2100SS20 AS0
