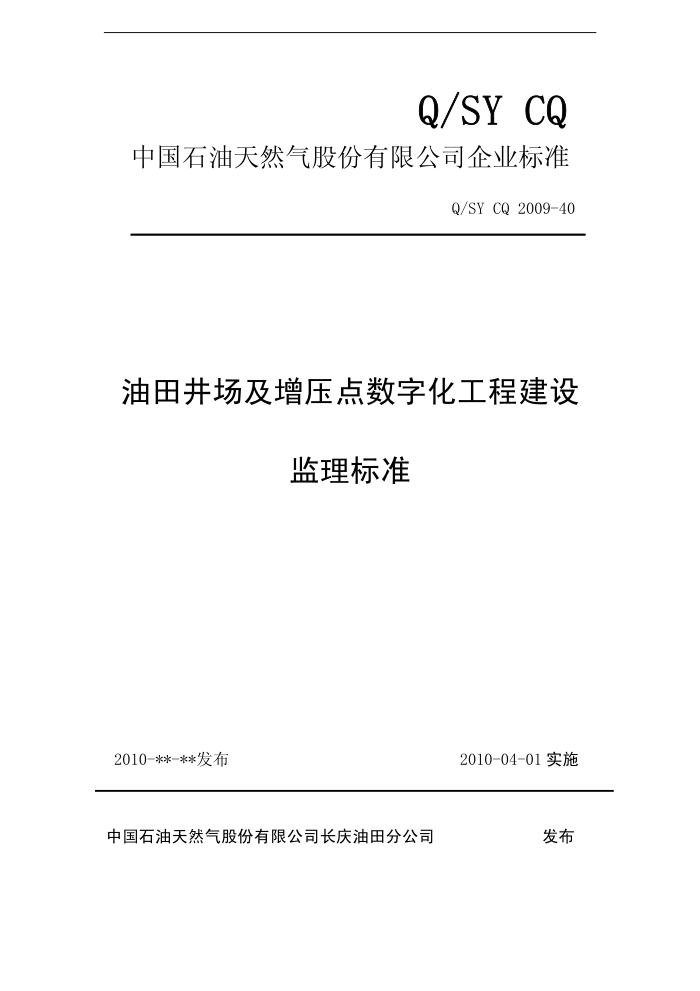

Q/SY CQ
中国石油天然气股份有限公司企业标准
Q/SY CQ 2009-40
油田井场及增压点数字化工程建设
监理标准
2010-**-**发布
2010-04-01实施
发布
中国石油天然气股份有限公司长庆油田分公司 Q/SYCQ2009-40
前言
本标准依照长庆油田公司“大油田管理、大规模建设”管理理念，
全油田实施数字化生产管理的指导思想编制。为明确油田井场、增压
点数字化工程建设的监理内容、工作程序，统一监理质量控制点、规范分部分项工程检查方法，特制定油田井场、数字化工程建设监理标
准，以此为指导实施标准化监理。
本标准按照《井场和增压点数字化模块建设要求》Q/SYCQ3356-2009，
参照GB50319-2000《建设工程监理规范》、SY4205-2007《石油天然气建设工程施工质量验收规范自动化仪表工程》、GB-50303-2002《建筑电气工程施工质量验收规范》、GB50339-2003《智能建筑工程质量验收规范》等规范的有关规定，结合油田数字化标准化管理的技术现状，并参考其他相关监理资料编制完成。
本标准由长庆油田公司工程技术专业标准化技术委员会提出并归口。
本标准由西安长庆工程建设监理有限公司负责解释。
本标准起草单位：西安长庆工程建设监理有限公司本标准参编单位：西安长庆科技工程有限责任公司本标准主要起草人：时常敬、李建武、李疆英、董胜利、刘会平、
王浩
本标准主审人：翟彦和、杨世海本标准于2010年首次发布。
- 目录
前 言 1 范围 2 工程建设内容。 3 规范性应用文件. 4 术语和定义 5 基本规定， 6 监理工作流程. 7 监理工作内容. 8 质量控制的方法及措施附录A油田“井场、增压点数字化模块工程”单位工程划分.：15 附录 B 油田“丛式井场数字化模块工程”质量控制标准：
3
3
4
5 6 6 10 13
17
附录 C 油田“增压点站内数字化模块工程”质量控制标准.··．27 附录 D 油田“数字化模块系统调试工程”质量控制标准，
36
油田“井场、增压点数字化模块工程及系统联合调试”
附录E 检验批质量验收记录表
37
2 1范围
本标准规定了油田数字化模块中井场、增压点数字化工程建设的监理内容，统一制定了工程质量验收内容和验收标准，工程包括检验批、分项工程、分部（子分部）工程和单位（子单位）工程。
本标准适用于油田井场、增压点数字化工程建设的监理。
2工程建设内容
数字化模块工程建设内容包括丛式井井场数字化模块部分、增压点数字化模块部分、数字化模块系统调试三部分，各部分实现特定功能需采集的信息如下：
2.1丛式井场数字化模块部分 2.1.1信息采集（含通往井场的道路路口）
油井采集数据：井场采集用于油井示功图分析的载荷、角位移；抽油机电机（电流、电压、有功功率)三项参数；油井油压、套压参数；注水井的配水阀组、单井注水的管压、流量;
并场光控开关：自动检测并场亮度，投光灯自动照明井场视频监控系统（包括喇叭）：实时监控油井井场，有外物入侵时站控软件智能分析并
及时报警。
井场RTU（机柜）：井场数字化模块控制核心，负责井场数据的汇集处理、经网桥与增压点无线网桥联网。所有井场数据直接或经转换后，汇集至挂在摄像机所在电杆上机柜（井场 RTU），再传至增压点站控系统；同时将站控指令传回机柜，控制抽油机启停，摄像头监控的视野。
道路路口视频监控（包括喇叭）：实时监控通往各井场的车辆和人员情况，有车辆经过时，站控软件智能分析记录车辆牌照，并及时拍照上传；还可通过语音喊话。视频信息经杆挂RTU，以无线网桥传至增压点站控系统，再通过站控网桥将摄像头控制指令、音频信息传回路口网桥，使杆挂RTU机柜控制执行。 2.1.2数据用途
井场采集数据主要用于油井的产液量计算、油井工况的诊断、抽油机平衡分析；注水井的注水量和吸水指数等。
视频监控用于监视井场的外物入侵、油井运行、井场盗窃破坏行为，非工作人员进入时进行语音警告。
抽油机启动、停止远程控制，但井场命令优先。 自动定时投球控制。
3 2.2增压点站内数字化模块部分 2.2.1采集数据
收球筒原油出口压力、收球筒温度：加热炉外输油温度；输油泵入口、出口原油压力；加热炉燃气熄火自动报警信号；站内检测可燃气体浓度。
2.2.2数据用途
增压点数字化模块采集的数据是关系增压点生产、安全运行的重要参数，通过对异常数据的自动化采集，对运行异常情况自动报警和不同级别异常情况的自动警示处理，并自动控制输油泵的变频启动。
2.3数字化模块系统调试
根据工作需要及时发布抽油机启、停，注水并配注量控制命令；提供异常情况分析：自
动生成生产日报、月报。生产指挥系统远程调用生产数据；远程现场监控；自动生成故障处理方案以及设备仪表维修保养需求，
站控及数据处理采用开放软件，利于扩展，要求处理软件界面简洁、直观。
3规范性应用文件
3.1现行工程建设有关法律、法规、条例等：
3.2油田公司数字化建设有关文件、设计文件、产品说明书等；
《长庆油田公司数字化模块项目建设工作专题办公会会议纪要》第102号 《长庆油田公司数字化模块项目建设工作（第三次）专题会会议纪要》第110号 《数字化项目建设工作专题办公室会议会议纪要》第13号设计图纸：CTEC161 产品说明书，包括压力变送器说明书、温度变送器说明书、载荷传感器说明书、角位
移传感器说明书、载荷、角位移一体化传感器说明书等。 3.3工程相关技术规范、标准
《建设工程监理规范》 《信息技术设备的安全》 《测量、控制和试验室用电气设备的安全要求》 《视频安防系统设计规范》 《安全防范工程技术规范》 《智能建筑工程质量验收规范》
GB50319-2000 GB/T4943-2001 B/T4793.1-1995 GB-50395-2007 GB-50348-2004 GB-50339-2003
4 《电气装置安装工程电缆线路施工及验收规范》 《电气装置安装工程接地装置施工及验收规范》 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92
GB50168-2006 GB 50169-2006
SY/T4200-2007
《石油天然气建设工程施工质量验收规范通则》 《石油天然气建设工程施工质量验收规范设备安装工程第1部分：机泵类设备》
SY 4201.1-2007
《石油天然气建设工程施工质量验收规范自动化仪表工程》SY/T4205-2007 《石油天然气建设工程施工质量验收规范电气工程》
SY/T 4206-2007 YDJ44-98 GB50312-2007
《电信网光纤数字传输系统工程及验收暂行技术规范》 《综合布线工程验收规范》
4术语和定义
4.1油田数字化模块
是以C4I系统（集成通信、计算机、控制、指挥和智能技术的生产管理平台）为模型，
建成井站自动化控制、电子巡井、危害预警、智能诊断油井机泵工况、指挥生产的智能专家系统。将油田管理模式由传统的大量人工邀检、“守株待兔”式的防范方式，转变为通过数字化模块智能系统，准确分析、判断、处理问题的“精确制导”式防御方式。 4.2电子巡井系统
是综合运用应用计算机技术、通信技术、多媒体技术、视频安防监控技术和数据自动采集与处理技术，实现现场基本生产数据自动采集，视频远程巡检，抽油机远程启停及管线泄漏检测。 4.3通信网络系统
通信网络系统是井场到站点语音、数据、图像传输的基础设施（光纤或无线网桥）。通
过通信网络系统，可实现站点对所辖区域油水井生产数据采集、远程控制和视频监视。并且与外部通信网络相联，确保信息畅通和实现信息共享， 4.4场站工控系统
站控系统是应用计算机技术、数据处理技术、通信技术、多媒体技术、信息安全技术和
行为科学等先进技术和设备构成的信息管理平台。借助于这一平台实现对所辖区域基本生产单元的管理、信息共享、资源共享和信息的传递与处理， 4.5综合布线系统
综合布线系统是井场及站点内信息传输平台，使语音视频和数据等通信设备、信息交换设备、远程控制等设备系统彼此相联的网络，并实现与外部信息网络环境的互联。
5 4.6防闯入报警系统
根据有关数字化模块的需要，综合运用电子信息技术、计算机网络技术、视频安防监控技术，对进入井场的人或车辆进行智能识别，并在监控值班室产生报警。值班人员通过视频对进入井场的人或车辆进行判断，语音警示或停抽油机操作等处理。 4.7控制网络系统
用控制总线及其通信协议将控制设备、传感器及执行机构等装置联结在一起进行实时信息交互，并完成管理和控制的网络系统。
5基本规定
5.1参加数字化模块工程建设的施工单位和施工技术人员应具有相应的资质和技术等级证明文件。 5.2施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及质量检验制度；施工现场应有经批准的施工组织设计、施工方案、技术措施等施工技术文件。 5.3安装在爆炸危险环境的数字化设备及材料，其规格型号必须符合设计文件规定 5.4数字化模块工程检验批、分项工程、分部（子分部）工程、单位（子单位）工程的划分应符合附录A的规定。
6监理工作流程
6.1施工阶段工程质量控制流程图
6 开工准备承包单位
附有：施工组织设计施工人员到场情况施工设备到场情况材料到场情况分包单位资质材料
K
提交《工程开工报审表》
承包单位
审查开工条件监理单位、建设单位
否
?
批准《工程开工报审表》
监理单位
+
分部分项工程施工
承包单位
L
检验批完成后自检
承包单位
整改承包单位
否
自检合格？
是
指示
填报《报验申请表》
整改 4
承包单位
检查检验批质量现场检查、试验室检验监理单位、建设单位
转入下一分项分部工程施工
否
★ 合格?
4
是
签署《报验申请表》
监理单位
★
否
本分部分项工程是否全部完成？
本分项分部工程完
