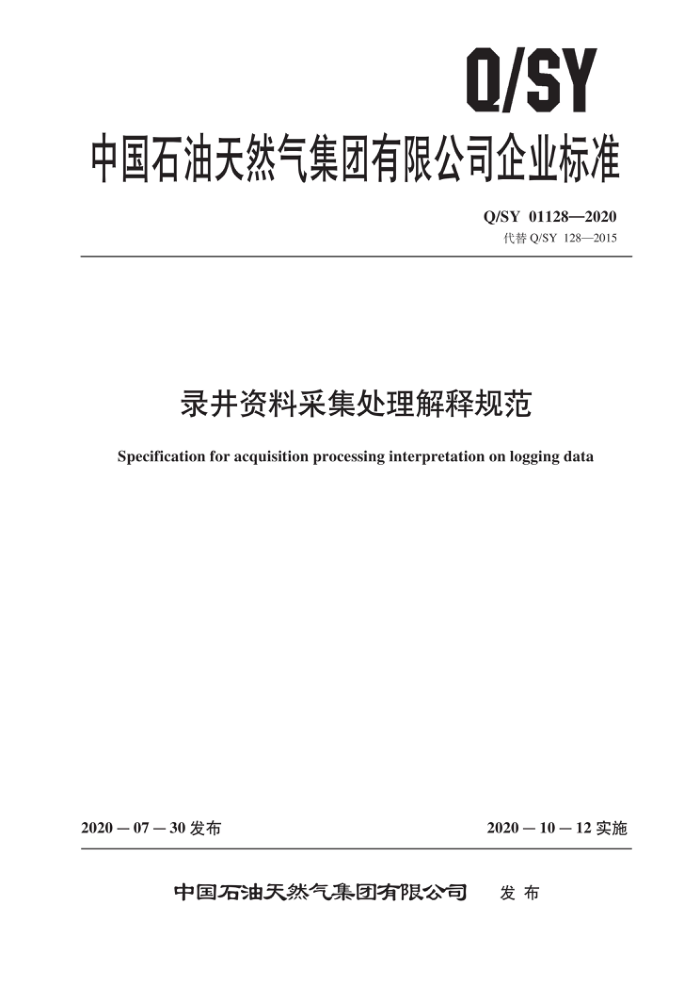

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 01128—2020
代替Q/SY128—2015
录井资料采集处理解释规范
Specification for acquisition processing interpretation on logging data
2020—07—30 发布
2020一10一12 实施
发布
中国石油天然气集团有限公司 Q/SY 01128—2020
6.1 过程记录 6.2 原始资料 6.3 处理解释成果 6.4 录井报告 6.5 实物资料 6.6 归档项目及类型附录A (资料性附录) 过程记录附录B (规范性附录) 原始资料附录C（资料性附录） 解释成果附录D (规范性附录) 录井报告
...24 26 :28 ...28 : 28 ..:28 ...31 ..37 .71 ..77
II Q/SY 01128—2020
前言
本标准按照 GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY128—2015《录井资料采集处理解释规范》，与Q/SY128—2015 相比，除编辑
性修改外，主要变化如下：
修改了规范性引用文件（见第2章，Q/SY128一2015 的第2章）；调整了资料采集部分的结构，对采集项目统一编号（见第3章，Q/SY128一2015的第3章）；增加了岩屑录井中迟到时间理论计算公式（见3.2.2.2.1）； -增加了岩屑录井“岩屑描述”条款（见3.2.2.4）；增加了钻井取心录井“岩心描述”条款（见3.3.2.5）；修改了井壁取心录井技术要求中“位置确定”为“取心原则”（见3.4.2.1，Q/SY128一2015 的 3.1.4.2.1）; -删除了“荧光录井”条款，其内容分别放在岩屑、钻井取心、井壁取心录井中作为“荧光检测”内容描述（见3.2.2.4.6、3.3.2.7、3.4.2.5，Q/SY128—2015的3.1.5）；修改了气体录井采集项目，归纳为“烃类、非烃类”（见3.5.1，Q/SY128一2015的3.2.1）；一删除了气体录并中“随钻气体检测”“气体检测仪器主要技术指标”条款内容（见Q/SY 128—2015 的 3.2.2.1、3.2.2.4）; -将工程录井技术要求中“技术指标”执行标准“SY/T5190”修改为“Q/SY02113”（见 3.6.2.4， Q/SY 128——2015 的 3.3.2.3) ; -删除了地层压力监测内容（见Q/SY128—2015的3.3.4）；增加了异常报告条款（见3.6.3.2）； -增加了“泥（页）岩密度分析”“碳酸盐含量分析”（见3.7、3.8）； -将二维定量荧光、三维定量荧光合并为定量荧光（见3.9，Q/SY128一2015的3.4）；一将岩石热解地球化学录井的“三峰法”“五峰法”“残余碳分析”合并为“岩石热解地球化学录井”（见3.10，Q/SY128—2015的3.5）； -增加了“自然伽马能谱录井”（见3.16）；一将“录井资料处理”“录井资料解释”合并为“处理解释”（见第4章，Q/SY128一2015 的
第4章、第5章）; -增加了气体录并派生参数计算（见4.1.4.5）；增加了工程资料物性评价计算公式（见4.1.5）； -增加了岩石热蒸发烃气相色谱录井特征参数计算公式（见4.1.8.2）；增加了“核磁共振录井”“X射线衍射矿物录井”“X射线荧光元素录井”“自然伽马能谱录井”处理内容（见4.1.10、4.1.11、4.1.12、4.1.13）；修改了资料解释内容为岩性、物性、含油气性、原油性质评价（见 4.2.1，Q/SY128一2015 的5.1）； -增加了图版解释方法内容（见4.2.2.3）； -将“录井报告编制”修改为“报告编写”（见第5章，Q/SY128一2015的第6章）； -调整了报告编写总体框架和内容，增加了工程录井内容，删除了“电性特征”“构造”等内容（见第5章，Q/SY128—2015的6.3）；
II Q/SY 01128—2020
-将“资料验收及归档”修改为“资料管理”（见第6章，Q/SY128一2015的第7章）； -将“随钻岩屑录井图”修改为“随钻地质录井图”，“随钻岩心录井图”修改为“钻井取心录井图”（见 6.1.8、附录 A，Q/SY 128—2015 的图 D.1、图 D.2）；; 增加了“录井班报”等过程记录及表格（见6.1、附录 A）；增加了资料归档类型（见6.6）；增加了“随钻工程录井图”（见附录A图B.4）； -增加了“随钻地质录井图”“随钻工程录井图”“钻井取心录井图”绘制要求（见B.3）；增加了自然伽马能谱录井分析记录（见B.2）； -增加了钻井工况图标样式（见表B.20）；增加了纵向原始记录封面格式（见图B.2）；删除了录井处理资料表（见Q/SY128—2015 的附录E）; 将录井解释成果表调整为“岩性解释成果表”“物性解释成果表”“含油气性解释成果表”“原油性质解释成果表”“录井解释成果表”（见表C.1～表C.5，Q/SY128一2015 的表G.1、表G.2）; -调整了录井解释成果图内容（见图C.1，Q/SY128一2015 的图F.1）；删除了“录井综合记录”（见Q/SY128一2015 的表C.1）。
本标准由中国石油天然气股份有限公司勘探与生产分公司提出。 本标准由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会归口。 本标准起草单位：华北油田分公司、渤海钻探工程公司、西南油气田分公司、川庆钻探工程公
司、大庆油田有限责任公司、勘探与生产分公司。
本标准主要起草人：邢立、蔡军、马友生、蒋艳红、孙红华、王灏、桂训庭、赵容容、阮冲、 于伟高、赵星、孟庆峰、王翔、熊弛原、康保东。
本标准代替了Q/SY 128—2015。 Q/SY 128—2015所代替标准的历次版本发布情况为：
Q/SY 128—2005、Q/SY 128—2007。
IV Q/SY 01128—2020
录井资料采集处理解释规范
1 范围
本标准规定了录井资料采集处理解释及录井报告编制的内容和方法。 本标准适用于石油天然气探井和评价井，其他井参照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5615石油天然气地质编图规范及图式 SY/T 5788.3 油气井地质录井规范 SY/T 6747 油气井核磁共振录井规范 Q/SY 1141 储集岩热解地球化学录井规范 Q/SY 02228 岩石热蒸发气相色谱录井规范 Q/SY 02023 X射线衍射矿物录井技术规范 Q/SY 02113 综合录井仪校验规范 Q/SY 02621 轻烃录井技术规范 Q/SY 1765 三维定量荧光录井技术规范 Q/SY 1861 岩样成像录井技术规范 Q/SY 1862 元素录井技术规范
3 资料采集 3.1 钻时录井 3.1.1 采集项目
井深、钻时。 3.1.2 2技术要求 3.1.2.1 录取间距
录井时连续测量，录井间距为1m，需要时录井间距最小可调至0.1m，单位为分钟每米（min/m）, 保留 1位小数。 3.1.2.2 钻具管理
录井队协助钻井队使用合格计量器具丈量及复查钻具，填写钻具丈量记录。
1
