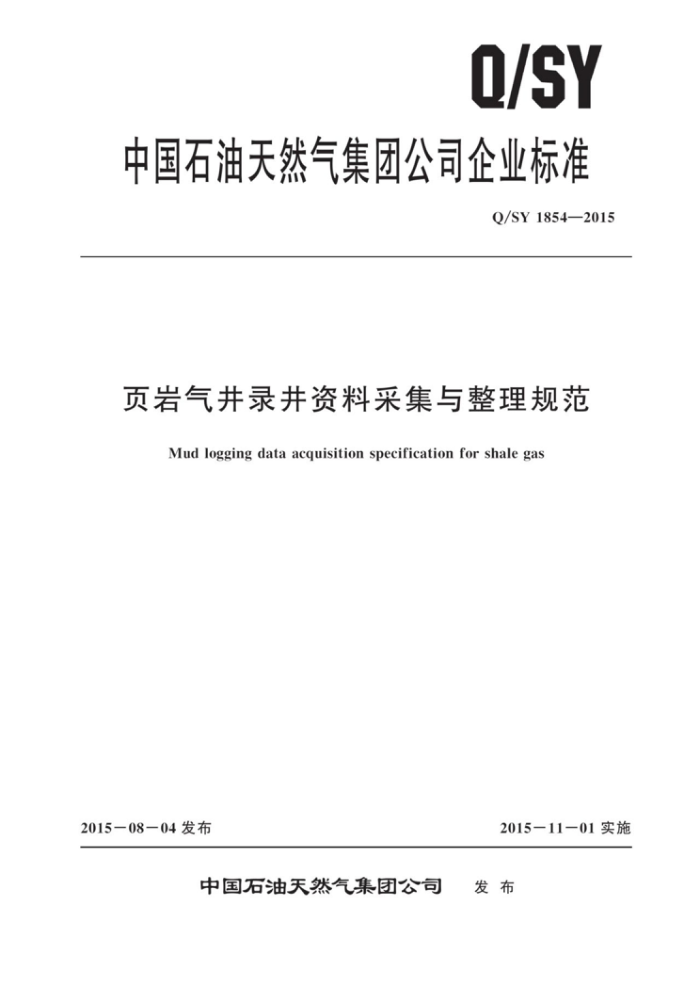

Q/SY
中国石油天然气集团公司企业标准
Q/SY1854—2015
页岩气井录井资料采集与整理规范
Mud logging data acquisition specification for shale gas
2015-08-04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY1854—2015
目 次
前言
范围 2 规范性引用文件录井资料的采集
1
3
4 录井资料的整理附录A（资料性附录） 录井项目分析数据表格式附录B（资料性附录） 完井报告附表格式附录C（资料性附录） 录井综合解释图格式
3
Do
1 Q/SY1854—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会非常规油气专业标准化直属工作组提出并归口。 本标准起草单位：中国石油天然气集团公司川庆钻探工程有限公司、中国石油天然气股份有限公
司浙江油田分公司、中国石油天然气股份有限公司西南油气田分公司。
本标准主要起草人：李立、杨廷红、庞江平、唐玉林、罗谋兵、魏建强、张磊、魏胜、邓月锐、 熊驰原、田淼。
ⅡI Q/SY1854—2015
页岩气井录井资料采集与整理规范
1范围
本标准规定了页岩气井录井资料采集与整理项目及技术要求本标准适用于页岩气井录井资料的采集、整理。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18602 岩石热解分析 SY/T 5788.2 油气探井气测录井规范 SY/T 5788.3 油气井地质录井规范 SY/T 6243 油气探井工程录井规范 SY/T 6747 油气井核磁共振录井规范 Q/SY128 录井资料采集与整理规范 Q/SY 1227 欠平衡钻井录井技术规范 Q/SY 1862 元素录井技术规范
3 录井资料的采集
3.1钻时录井
3.1.1采集项目
井深、钻时。 3. 1.2 技术要求
按Q/SY128执行。 3. 2 岩屑录井 3.2.1采集项目
层位、井段、岩性定名、岩性及含油气水描述。 3.2.2技术要求 3.2.2.1 录井间距
非目的层段，每4m取样1个（若为平台井或分支井，其第一口井每4m取1个样，其余井仅分层界面进行取样），遇显示加密取样。
1 Q/SY1854—2015
目的层段，直井或小斜度井每1m取样1个，大斜度井或水平井每8m取样1个，遇显示加密取样。 3.2. 2.2 迟到时间测量
按Q/SY128执行。 3.2. 2.3 样品采集
按SY/T5788.3执行。 3.2. 2.4 样品干燥
福
油基钻井液岩屑不得烘烤，应自然晾干或风干。 3.2. 2.5 岩屑描述
按SY/T5788.3执行。 3.2. 2. 6 样品保存
干燥后的样品应装人盒（袋）中，标明井号、井深，探井、评价井及平台井或分支井第一口井样品库存，其余井样品现场保存至完井，不库存。 3.3 3岩心录井 3.3.1 采集项目
筒次、取心井段、进尺、岩心长度、收获率、层位、含油气情况、岩心编号、磨损情况、累计长度、岩样编号、岩性定名、岩性及含油气水描述
3.3.2 技术要求
按SY/T5788.3执行。 3.4气体录井 3.4.1 采集项目
烃类气体：全烃、甲烷、乙烷、丙烷；非烃类气体：二氧化碳、硫化氢。 3.4.2 技术要求
按SY/T5788.2执行，欠平衡条件的气体录井按Q/SY1227执行。 3.5 5工程录井 3.5.1采集项目
钻井液参数：钻井液池体积、进出口钻井液密度、进出口钻井液电导率、进出口钻井液温度、钻井液出口流量；工程参数：大钩高度、悬重、转速、扭矩、立管压力、套管压力、泵冲。 3.5.2 技术要求
按SY/T6243执行。
2 Q/SY1854—2015
3.6 地化录井
页岩气地化录井进行岩石热解分析。 3.6.1采集项目
测量So，Si，S2，Tmax，分析数据表参见表A.1。 3.6.2 技术要求
目的层对生油岩样品进行分析，其他按GB/T18602执行。 3.7 7元素录井 3.7.1采集项目
包括但不限于Na，Mg，Al，Si，P，S，K，Ca，Ti，V，Cr，Mn，Fe，Sr，Ag，Cd等及其相关微量或衡量元素的相对百分含量，分析数据表参见表A.2。 3.7.2 技术要求 3. 7.2. 1 岩心按每米取3~5个样品进行分析。 3. 7. 2. 2 样品重量不少于10g。 3.7.2.3 样品粉碎颗粒直径应不大于0.1mm。 3. 7. 2. 4 其他要求执行Q/SY1862。 3.8 3岩屑（心）伽马能谱录井 3.8.1 采集项目
岩屑（心）中铀、针、钾放射性元素的含量及岩屑总伽马放射性强度，分析数据表参见表A.3。 3.8.2 技术要求
样品应500g等量称重分析。 3. 9 核磁共振录井 3.9.1采集项目
储层孔隙度、渗透率、含油饱和度、含水饱和度、束缚水饱和度、可动水饱和度、含油孔隙度和可动流体饱和度，T，驰豫图谱，分析数据表参见表A.4。 3.9.2 技术要求
按SY/T6747执行。
4录井资料的整理
4.1原始资料
原始资料整理按Q/SY128执行，包括以下项目： a) 录井综合记录。
3 Q/SY1854—2015
b) 后效气测量记录。 c) 岩屑描述记录 d) 钻井取心描述记录。 e) 缝洞统计表。 f) 地层压力监测数据表。 g) 气测异常显示统计表。 h) 岩石热解分析数据表。 2
元素录井数据表。 j) 岩屑（心）伽马能谱录井数据表。 k) 核磁共振录井数据表 1) 随钻岩屑录井图（1：500）。 m) 随钻岩心录井图（1：100)。
4.2 录井报告 4. 2. 1 封面和页
封面及页格式参见Q/SY128。
4. 2. 2 目录
目录格式参见Q/SY128。 4. 2. 3 3内容 4.2.3.1前言
介绍本井所在的地理位置、构造位置、坐标、钻探目的、开完钻日期、完井日期、设计井深、完钻井深、完钻层位、井身质量情况（包括井斜、井身结构）、设计单位、钻井施工单位、录井施工单位、作业主要人员等情况。 4.2.3.2 钻井简史
叙述从开钻至完井过程的钻井工程施工简况、工程事故及处理情况
4.2.3.3 录井概况
录井工作量完成情况、资料录取内容与精度、监测及事故预报等情况。 4. 2.3.4 地质成果 4.2.3.4.1地层
根据区域地质资料、本井设计与实钻资料及邻井资料，描述以下内容： a) 地层综述：区域地层发育情况、本井钻遇地层情况。 b) 地层分述：以组（段）为单位，对层位、井段、厚度、岩性特征、电性特征、分层依据、
与下伏地层接触关系进行叙述。 c）地层对比：纵横向地层岩性、厚度变化对比，设计与实钻分层对比。
4. 2. 3. 4. 2 油气水显示
利用录井显示、测井资料、邻井资料，对油气水显示自上而下进行描述：
4 Q/SY1854—2015
a） 显示综述：全井显示的类别、层数、类型、主要显示概况。 b）显示分述：分层描述录井油气显示的情况（结合不同的录井方法）、分析化验及横向对比
情况。
4.2.3.4.3构造情况
简述本井所在的局部构造形态，重点对实钻情况与地震解释、地质设计等方面的符合程度进行分析。 4.2.3.4.4储层评价
利用地震、录井、测井、分析化验等资料，对页岩气储层埋深、厚度、有机质丰度、有机质成熟度、含气性、储层物性、矿物组成、脆性、保存条件等指标进行评价。 4.2.3.5结论与建议 4.2.3.5.1结论
对本井的地层特征、油气显示特征、储层评价指标、靶体中靶情况等方面提出综合性结论。 4.2.3.5.2建议
根据录井中的资料采集情况、录井显示，结合其他录井方法，对包括但不限于以下方面进行建议：
a） 总结影响资料录取及与协作方配合等方面存在的问题和建议。 b)# 提出试油层位和井段。
4.2.4 录井报告附表
包括以下项目： a) 基本数据表，参见Q/SY128 b) 录井资料统计表，参见Q/SY128。 c) 地层分层数据表，参见表B.1。 d) 油气显示统计表，参见Q/SY128。 e) 钻井液性能分段统计表，参见Q/SY128 f) 测项目统计表，参见Q/SY128。 g) 钻井取心统计表，参见Q/SY128。 h) 分析化验样品统计表，参见Q/SY128。 i) 岩石热解分析成果表，参见表B.2。 j) 核磁共振录井成果表，参见表B.3。 k） 井漏统计表，参见表B.4。
4.2.5 录井报告附图
包括以下项目： a）录井综合图（1：500），参见Q/SY128。 b) 岩心录井图（1：100），参见Q/SY128 c) 录井综合解释图格式，参见附录C。
5
