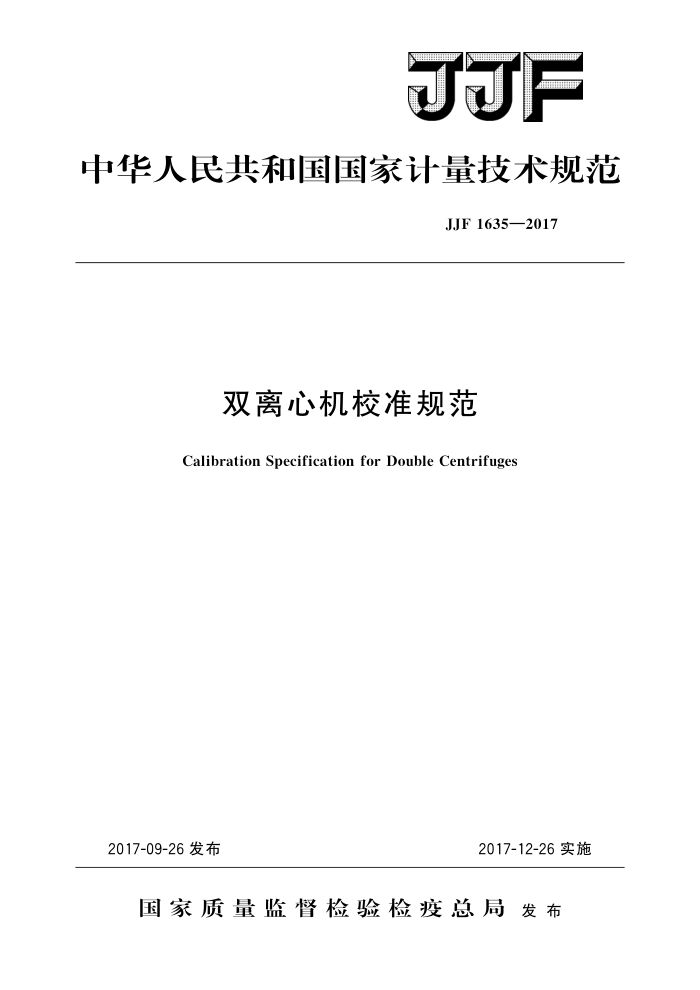

中华人民共和国国家计量技术规范
JJF1635—2017
双离心机校准规范
Calibration Specification for Double Centrifuges
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1635—2017
双离心机校准规范 Calibration Specification forDouble
JJF 1635—2017
Centrifuges
归口单位：全国惯性技术计量技术委员会主要起草单位：中航工业北京长城计量测试技术研究所
北京航天控制仪器研究所
参加起草单位：中航工业空空导弹研究院
中国兵器工业第二O三研究所
本规范委托全国惯性技术计量技术委员会负责解释 JJF1635—2017
本规范主要起草人：
董雪明（中航工业北京长城计量测试技术研究所）熊磊（中航工业北京长城计量测试技术研究所）廖建平（中航工业北京长城计量测试技术研究所）李丹东（北京航天控制仪器研究所）
参加起草人：
张春京（北京航天控制仪器研究所）
何海洋（中航工业空空导弹研究院）
欧阳恒（中国兵器工业第二○三研究所） JJF1635—2017
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (4) (12) (13) (14) (15) (20)
范围 2 引用文件.. 3 术语和定义
1
概述 4.1原理 4.2用途·· 5 计量特性· 6 校准条件 6.1校准环境条件.. 6.2校准用标准及设备.： 7 校准项目和校准方法. 7.1校准项目。 7.2校准方法 8 校准结果表达· 9
1
复校时间间隔附录A校准证书内页格式附录B双离心机主要性能参数的测量不确定度评定示例附录C主离心机静态半径和动态半径变化量的其他校准方法
- JJF1635—2017
引言
本规范根据JJG1066一2011《精密离心机》给出的校准用仪器的技术要求、校准项目和校准方法等，结合双离心机的自身特性编写
本规范为首次发布。
I JJF1635—2017
双离心机校准规范
1范围
本校准规范规定了双离心机的校准项目和校准方法，适用于双轴平行的双离心机的校准。 2引用文件
本规范引用了下列文件： JJG1066精密离心机 JJF1426双离心机法线加速度计动态特性校准规范 GJB585A惯性技术术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
JJG1066一2011、JJF1426一2013和GJB585A一1998确立的以及下列术语、定义和符号适用于本标准。 3.1双轴同步角速率相对误差relativeerrorofbiaxialsynchronizationanglerate
主离心机和从离心机以相同的角速率反向旋转，主离心机角速率和从离心机角速率差值与给定角速率的比值。 3.2双轴平行度biaxialparallelism
主离心机平均轴线和从离心机平均轴线在铅垂面的夹角。
3.3初始相位角initialphaseangle
从离心机从角位置零位旋转至从离心机机械零位所转过的角度。
3.4初始相位角误差initialphaseangleerror
双离心机给出的初始相位角与校准获得的初始相位角的差值。
3.5俯仰失准角pitchmisalignmentangle
加速度计输人轴方向与主离心机产生的离心加速度方向，两者在垂直面内的夹角。
4概述 4.1原理
双离心机一般由主离心机以及安装在主离心机转盘或转臂上的从离心机组成，且主离心机、从离心机的旋转轴互相平行。通过控制主离心机、从离心机的同时旋转运动，能够复现出不同波形的线加速度、角速度等物理量
双离心机工作原理如图1所示，O为主离心机的旋转中心，O，为从离心机的旋转中心，A为从离心机台面上与O距离为R，的一点。R，为主、从离心机旋转中心之间
1 JJF1635—2017
的距离，即主离心机的静态半径；R为从离心机的静态半径
0
<
W2t+0
O,
02
R1
图1双离心机原理示意图
主离心机以角速度，旋转，从离心机以角速度?旋转，当两者旋转方向相同时，作用在A点、指向为R2方向的加速度为：
a=wRicos(2t+）+（1+w2)R2
(1)
当主离心机与从离心机旋转方向相反时，作用在A点、指向为R2方向的加速度为：
(2)
a=Ricos(2t+@）+（1-）R2
4.2用途
双离心机通过其双轴的旋转运动，能模拟产生一定波形的线加速度、角速度等物理量，用于校准加速度计、陀螺仪、惯性测量组合等。
5 计量特性
双离心机的主要计量特性如表1所示。
表1双离心机的主要计量特性
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 注: 1上述指标不做合格与否判定，仅供参考；上述指标以某型双离心机为例，其他类推。
技术指标 0.2g~100 g 1 rad/s~50 rad/s
计量特性加速度的幅值范围
主、从离心机角速率范围
≤3X10-6 ≤5×10-5 优于士0.1° ≤5×10-5 ≤30 μm ≤30"
主、从离心机角速率误差及角速率平稳性
双轴同步角速率相对误差
初始相位角误差主离心机静态半径相对误差主离心机动态半径变化量
主离心机主轴铅垂度
≤1 ≤20" ≤50" ≥200MQ M12 ≤100m
双轴平行度静态俯仰失准角
俯仰失准角动态变化量主、从离心机导电滑环绝缘电阻主、从离心机导电滑环接触电阻
主、从离心机导电滑环动态电阻变化量
2
2 JJF1635—2017
6校准条件
6.1 校准环境条件
a）温度：20℃±3℃。 b）相对湿度：30%～80%。 c）周围无强电磁场，无腐蚀性气体或液体，无强震源。
6.2校准用标准及设备
a）校准用标准及设备应经过计量技术机构检定（或校准），满足校准使用要求，并在有效期内。
b）所用仪器应良好接地 c）校准前必须对所用仪器通电预热，预热时间应符合仪器的规定；无明确规定时，
仪器通电预热一般不少于30min。
校准用主要标准装置及设备如表2所示。
表2校准用标准装置及设备
校准用标准装置及配套设备
序号 1 2 3
技术指标三等
用途工作半径工作半径工作半径角速率反算半径主轴铅垂度
量块测长仪测微仪频率计加速度计电子水平仪
最大允许误差：5μm 最大允许误差：3μm 0Hz~100MHz
最大允许误差：土1×10-6
稳定性：1×10-5 0.5°~+0.5°
5 6
最大允许误差：土0.2" 0.01MQ~500M2
绝缘表 (兆欧表)
绝缘电阻
最大允许误差：土（2.5%×读数十5字）
[
0.1mQ~1k2 最大允许误差：
接触电阻动态电阻变化量俯仰失准角、初始
毫欧表
8
±（1.5×读数+60字）/106
300"～+300” 最大允许误差：土0.5" 最大允许误差：土5"
双轴光电自准直仪
9
相位角误差初始相位角误差
10 11 电涡流微位移传感器
圆光栅编码器
动态半径俯仰失准角
线性度：0.25%
校准项目和校准方法 7. 1 校准项目
7
校准项目见表3。
3
