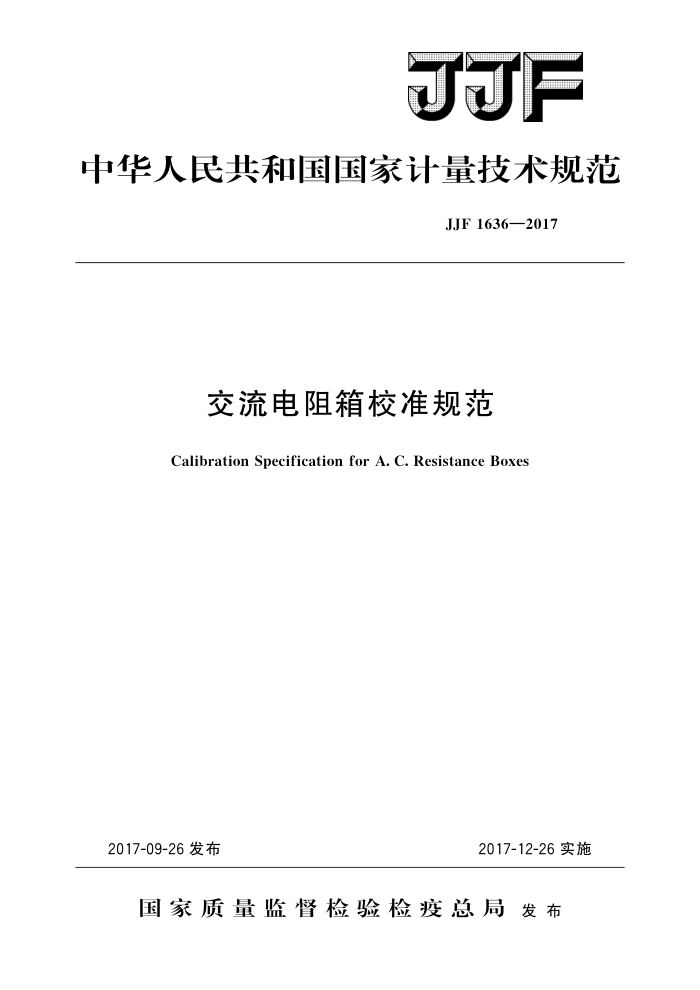

F
中华人民共和国国家计量技术规范
JJF1636—2017
交流电阻箱校准规范
Calibration Specification for A. C. Resistance Boxes
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1636—2017
交流电阻箱校准规范 Calibration Specificationfor
JJF 1636—2017
A. C. Resistance Boxes
归口单位：全国电磁计量技术委员会
主要起草单位：中国测试技术研究院
上海市计量测试技术研究院
参加起草单位：中国计量科学研究院
北京东方计量测试研究所
本规范委托全国电磁计量技术委员会负责解释 JJF1636—2017
本规范主要起草人：
侯小京（中国测试技术研究院）王晓晖（中国测试技术研究院）冯建 (上海市计量测试技术研究院)
参加起草人：
王 维（中国计量科学研究院）黄璐（中国计量科学研究院）彭建华（中国测试技术研究院）金海彬 （北京东方计量测试研究所） JJF1636—2017
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (3) (3) (5) (5) (6) (6) (7) (9) (11)
范围 2 引用文件. 3术语和计量单位， 3.1 等效交流电阻值 3.2 交流电阻时间常数· 3.3 电阻交直流差 3. 4 残余电感 3.5 最大工作频率 4 概述· 5 计量特性 5. 1 交流电阻箱示值. 5.2 时间常数· 5.3残余电阻 5. 4 残余电感 6校准条件…· 6.1环境条件 6.2测量标准及其他设备： 7 校准项目和校准方法 7. 1 校准项目 7.2校准方法 8校准结果表达· 8.1 校准证书 8.2数据处理及修约. 9复校时间间隔. 附录A交流电阻箱校准结果测量不确定度评定示例附录B校准原始记录格式附录C校准证书内页格式
1
I JJF1636—2017
引言
本规范依据JJF10712010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》进行编制。
本规范为首次发布。
Ⅱ JJF1636—2017
交流电阻箱校准规范
1范围
本规范适用于频率范围为0Hz（DC）～100kHz，电阻范围为1×10-3Q～1×10°Q 的测量用交流电阻箱的校准，也适用于交直流两用电阻箱的交流部分的校准。
2引用文件
本规范引用了下列文件： IEC60477-2实验室用电阻器第2部分实验室交流电阻器Laboratory
resistors Part 2: Laboratory a. c.resitors
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1等效交流电阻值equivalenta.c.resistance
电阻器交流阻抗的实部分量，按照不同的等效电路模型，可分为串联等效电阻值或并联等效电阻值。 3.2交流电阻时间常数timeconstantofa.c.resistor
表述交流电阻残余分量的参数，是交流电阻串联等效电感与等效交流电阻的比值或并联等效电容与等效交流电阻的乘积，单位为秒。 3.3电阻交直流差AC/DCresistancetransfererror
电阻的等效交流电阻值相对其直流阻值的偏差，用百分数表示。 3.4残余电感residualinductance
开关器件有零位挡的交流电阻箱，当所有开关器件均置于零位时，电阻箱输出端的残余电感值；
开关器件无零位挡的交流电阻箱，当所有开关器件均置于最小位置，且电阻箱输出电阻小于12时，电阻箱输出端的电感值。 3.5最大工作频率upperlimitofthenominalrangeofuseforfrequency
电阻箱工作时，确保其电阻交直流差不超过相应等级指数的直流电阻器所允许的基本误差而规定的频率上限值。 4概述
交流电阻箱是由若干个串联的交流电阻器组成的多值电阻器，常用作交流标准器。
5计量特性 5.1交流电阻箱示值
交流电阻箱的示值绝对误差的表示形式为：
- JJF1636—2017
(1)
△=Rn-R.
式中： △一一示值绝对误差，Q； R. 电阻箱被校点的电阻标称值，2；
电阻箱被校点的电阻实际值，2。
R. 交流电阻箱的示值相对误差的表示形式为：
△_R,-Rr
X100%
(2)
d
R. R.
式中： —示值相对误差。 在最大工作频率范围内，交流电阻箱每个十进盘均具有各自的电阻准确度等级，各
盘的示值最大允许误差应符合表1的规定。
表1 交流电阻箱最大允许误差
等级指数 0.01级 0.02级 0.05级 0.1级 0.2级 0.5级 1级 2级 5级 10级
最大允许误差 ±0.01% ±0.02% ±0.05%
±0.1% ±0.2% ±0.5% ±1% ±2% ±5% ±10%
5. 2 时间常数
交流电阻箱每个十进盘均具有各自的时间常数指标，时间常数应不超过表2所规定的值。
表 2 时间常数指标
最大允许误差
时间常数指标
1 ns 10 ns 100 ns 1 μs 10 μs 100 μs
1 ns 10 ns 100 ns 1 μs 10 μs 100 μs
2 JJF1636—2017
5.3残余电阻
对十进电阻盘均有零位挡的交流电阻箱，其允差最大应不超过10m2 对于十进电阻盘没有零位挡的交流电阻箱，残余电阻值即为无零位挡十进盘的最小
步进值，其允差即为该盘最小步进电阻值的允许误差。 5.4残余电感
残余电感应不超过12uH。 注：具体计量特性可参照被校交流电阻箱的技术要求，以上要求不适用于合格性判别，仅供
参考。
6校准条件
6.1环境条件
交流电阻箱应在表3规定的影响量的参考范围下进行校准。
表3影响量的参考范围
影响量环境温度相对湿度
校准时的参考范围
20℃±2℃ 25%~75%
6.2 测量标准及其他设备
测量标准器由交流电阻电桥、LCR测试仪、交流标准电阻器等组成。 校准电阻箱时，由标准器、辅助设备及环境条件等因素引起的扩展不确定度应小于
被校交流电阻箱最大允许误差的1/3。
残余电感选用分辨力高于0.1m2的电阻测量仪器进行测量。
7 校准项目和校准方法
7. 1 校准项目
表4校准项目一览表
序号 1 2 3 4 5 注：时间常数一般适用于新生产的或修理后的电阻箱。
校准项目外观检查
校准方法条款
7. 2.1 7.2.2 7.2.3 7. 2. 4 7. 2. 5
交流电阻箱示值
时间常数残余电阻残余电感
7. 2 校准方法 7.2.1 外观检查
交流电阻箱的铭牌应有以下主要标志：产品名称、型号、编号、生产厂名（或厂
3
