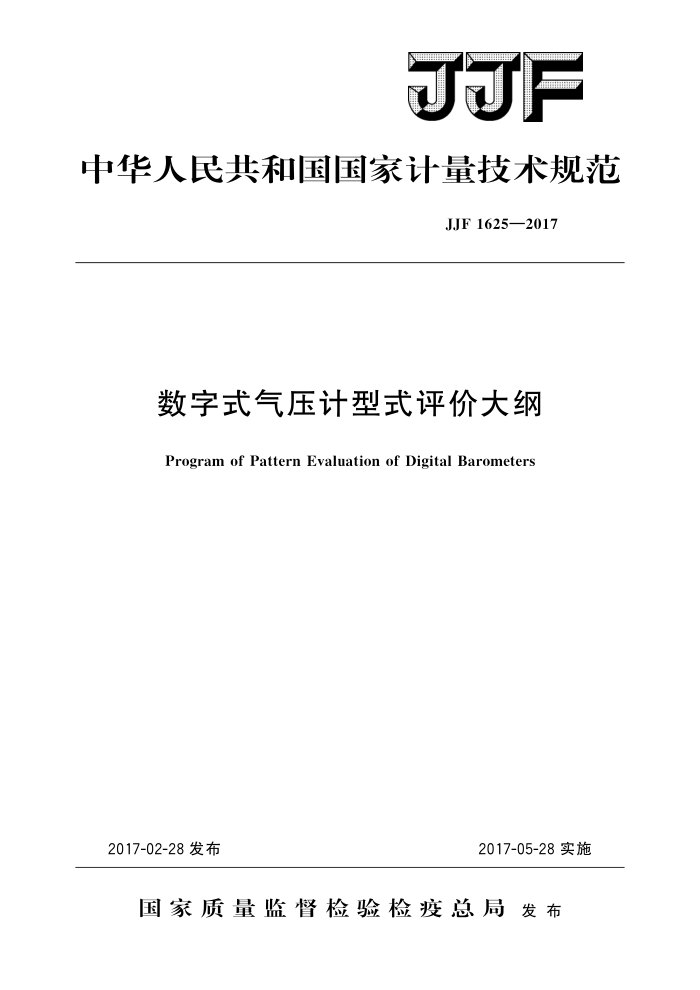

中华人民共和国国家计量技术规范
JJF1625—2017
数字式气压计型式评价大纲
Program of Pattern Evaluation of Digital Barometers
2017-05-28实施
2017-02-28发布
国家质量监督检验检疫总局发布 JJF1625—2017
数字式气压计型式评价大纲
JJF 1625—2017
Program of Pattern Evaluation of
DigitalBarometers
归口单位：全国压力计量技术委员会
主要起草单位：中国气象局气象探测中心
参加起草单位：黑龙江省大气探测技术保障中心
辽宁省气象装备保障中心
西藏自治区大气探测技术与装备保障中心
本规范委托全国压力计量技术委员会负责解释 JJF1625—2017
本规范主要起草人：
李建英（中国气象局气象探测中心）于贺军（中国气象局气象探测中心）丁红英（中国气象局气象探测中心）
参加起草人：
李帅 (黑龙江省大气探测技术保障中心) 林冰（中国气象局气象探测中心) 李施 (辽宁省气象装备保障中心) 陈华 （西藏自治区大气探测技术与装备保障中心） JJF1625—2017
目
录
(Ⅲ) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (6) (6) (6) (12) (12) (13) (14)
引言
范围…. 2 引用文件 3 概述 4 法制管理要求 4.1计量单位 4.2准确度等级 4.3 标志· 5计量要求…. 5.1示值误差… 5.2 回程误差…· 5.3 重复性…· 5. 4 长期稳定性· 5. 5 超压 6 通用技术要求 6.1 额定工作条件. 6.2 参考工作条件. 6.3 外观·· 6.4 功能性要求 6.5 环境适应性· 7 型式评价项目表.· 8 提供样机的数量· 9 试验项目的试验方法和条件以及数据处理和合格判据. 9.1试验设备 9.2试验方法 10 型式评价结果的判定 11 试验项目所用计量器具和设备表 12 型式评价记录格式附录A 数字式气压计型式评价原始记录格式
1
I JJF1625—2017
引言
JJF1015一2014《计量器具型式评价通用规范》、JJF1016一2014《计量器具型式评价大纲编写导则》、JJF1071《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本大纲制定的基础性系列规范
本大纲试验项目的要求和方法参照了GB/T18271.3一2000《过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验》、JB/T9233.11一1999
《工业自动化仪表通用试验方法外界磁场影响》、JJG1084一2013《数字式气压计》及国际法制计量组织（OIML）的R97国际建议《气压计》（Barometers）的内容要求编制。
本大纲为首次发布。
II JJF1625—2017
数字式气压计型式评价大纲
1范围
本大纲适用于测量范围在（10～1200）hPa内的数字式气压计（以下简称气压计）的型式评价。 2引用文件
本大纲引用了下列文件： JJG1084一2013数字式气压计 JJF1416一2013数字压力计型式评价大纲 GB/T2423.8电工电子产品环境试验第2部分：试验方法 ：试验Ed：自由
跌落
GB/T18271.3一2000过程测量和控制装置通用性能评定方法和程序 第3部分：影响量影响的试验
JB/T9233.11工业自动化仪表通用试验方法外界磁场影响 JB/T9329仪器仪表运输运输贮存基本环境条件及试验方法 OIMLR97国际建议《气压计》［Barometers，OIMLR97，edition1990（E）」 凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。
3概述
气压计是以数字形式输出（显示）气压量值的大气压力测量仪器（包括综合测量仪器中满足上述形式的大气压力测量单元）。气压计的结构可分为传感器与显示单元为体的整体型和传感器与显示单元分离的分离型，通常用于测量大气压力。其工作原理如图1所示，被测压力经传压介质作用在压力传感器上，压力传感器输出相应的电信号，由信号处理单元处理后输出（显示）压力量值。
信号处理单元
压力传感器
被测压力
输出(显示)
单元
图1气压计工作原理
4法制管理要求 4.1计量单位
气压计的压力计量单位为百帕（hPa）。
- JJF1625—2017
4.2准确度等级
气压计的准确度等级应从下列选取：0.01级，0.02级，0.03级，0.04级，0.05级， 0.1级，0.2级，0.5级。 4.3标志 4.3.1计量法制标志包括以下内容：
制造计量器具许可证的标志和编号（试验样机应留出相应位置）；气压计型式批准标志和编号（试验样机应留出相应位置；本项不是强制性规
定)；
产品合格证。
4.3.2计量器具标识包括以下内容：
计量法制标志；商标或生产厂名称；名称、规格（型号）；出厂编号；生产日期；准确度等级或示值最大允许误差；测量范围；电源电压；适用气体；其他技术指标。
4.3.3安装标志
气压计如果有安装说明的标志，应在使用说明书中明示。
5计量要求 5.1 示值误差
各准确度等级的气压计示值误差应符合表1的要求
表1准确度等级与最大允许误差 0. 01 0.02 0.03 0. 04 0. 05 0. 1 0. 2 0. 5
准确度等级（级）最大允许误差/hPa ±0.10 ±0.20 ±0.3 ±0. 4 ±0. 5 ±1. 0 ±2. 0 ±5. 0
5.2回程误差
气压计的回程误差应不大于最大允许误差绝对值的1/2。 5.3重复性
气压计的重复性应不大于最大允许误差绝对值的1/2。
5.4长期稳定性
气压计6个月的稳定性应不大于最大允许误差绝对值的1/2。
5.5超压
气压计的超压应达到测量范围上限值的1.1倍。
2 JJF1625—2017
通用技术要求
6.1 额定工作条件
气压计额定工作条件应符合表2的要求
表2气压计的额定工作条件
准确度等级（级）
项目
0.01,0.02,0.04,
0.2,0.5
0.03
0.05,0.1 5~40
环境温度/℃ 环境压力/hPa
40～50
0～50
-
测量范围 220×（1±10%) 按生产商的规定按生产商的规定
交流直流电池交流
电源电压/V
电源频率/Hz 6.2 参考工作条件
50±1
参考工作条件应符合表3的要求。
表3参考工作条件
准确度等级（级）
项目
0.01,0.02，0.03,0.04,
0.2,0.5
0.05,0.1 20±2
环境温度/℃ 相对湿度/% 环境压力/hPa
20±5
<85 860~1060 220×（1±7%）允许土1%的偏差按生产商的规定
交流直流电池
电源电压/V
交流
电源频率/Hz
50±1
6.3外观 6.3.1气压计结构应完整，接（插）件应牢固，不应有松动现象 6.3.2气压计应标明产品名称和规格（型号）、出厂编号、生产日期、准确度等级或最大允许误差、测量范围、电源电压、适用气体、制造单位产品商标或生产厂名称等信息。
