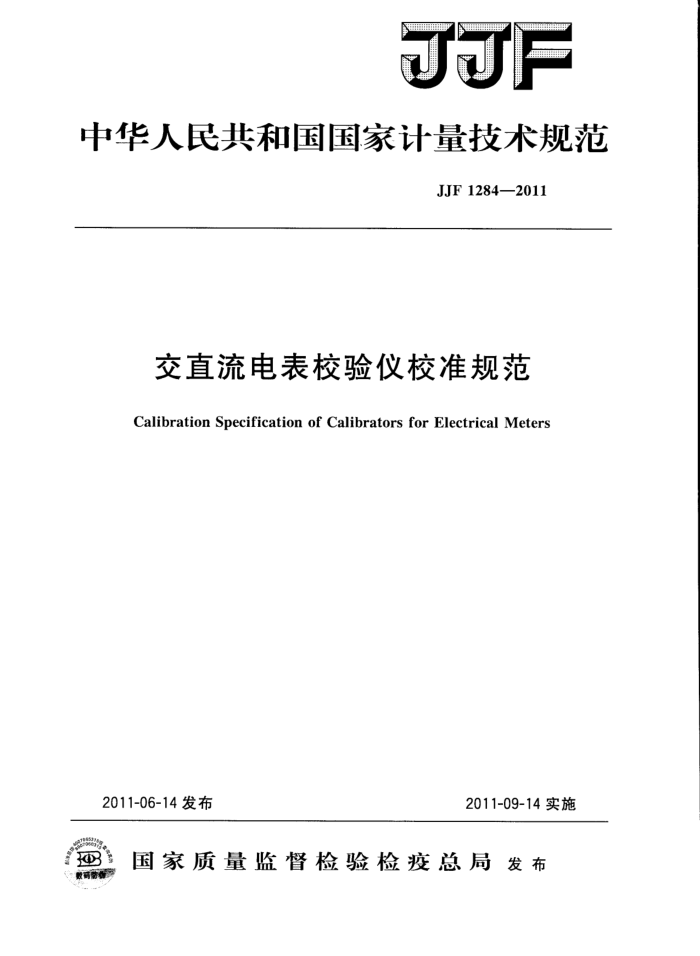

JJF
中华人民共和国国家计量技术规范
JJF 1284—2011
交直流电表校验仪校准规范
Calibration Specification of Calibrators for Electrical Meters
2011-06-14发布
2011-09-14实施
国家质量监督检验检疫总局发布
数码防保 中华人民共和国国家计量技术规范交直流电表校验仪校准规范
JJF1284—2011
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100013) 北京市西城区复外兰里河北街16号(100045)
电话：(010)64275360 68523946
网址www.spc.net.cn 中国标准出版社秦皇岛印刷厂印剧
各地新华书店经销
*
开本880mmX1230mm 1/16 印张1.25 字数29千字
2011年8月第一版 2011年8月第一次印刷
*
书号：155026·J-2609 定价 21.00元
如有印装差错 昔由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJF1284-2011
交直流电表校验仪校准规范 Calibration Specification of Calibrators
JJF 1284—2011
for Electrical Meters
本规范经国家质量监督检验检疫总局于2011年6月14日批准，并自 2011年9月14日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：广西壮族自治区计量检测研究院
黑龙江省计量检定测试院河南省计量科学研究院江西省计量测试研究院
参加起草单位：桂林市计量测试研究所
湖南省同电测控技术有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1284—2011
本规范主要起草人：
莫华荣（广西壮族自治区计量检测研究院）黄小雪（广西壮族自治区计量检测研究院）张作群（黑龙江省计量检定测试院）陈清平 （河南省计量科学研究院）曾永玲（江西省计量测试研究院）
参加起草人：
曾勇 (桂林市计量测试研究所) 周新华（湖南省同电测控技术有限公司） JJF12842011
目 录
范围 2引用文件 3 概述· 4 计量特性. 4.1示值误差 4.2分辨力… 4.3 稳定性 4. 4 纹波含量 4.5 失真度 4. 6 电源调整率 4. 7 负载调整率 4.8 绝缘电阻 4. 9 工频耐压试验 5 校准条件.…· 5.1环境条件… 5.2标准设备 6 校准项目和校准方法 6.1 外观检查· 6.2 通电检查： 6.3 示值误差： 6.4 分辨力 6. 5 稳定性 6.6 纹波含量…. 6.7 失真度 6.8 电源调整率
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (5) (5) (6) (6) (7) (8) (8) (8) (9) (10) (11) (13)
.
++
.
..
负载调整率· 6.10 绝缘电阻测定 6. 11 工频耐压试验 7 校准结果表达···
6. 9
复校时间间隔· 附录A 校验仪的示值误差表达方式附录B校验仪校准原始记录格式附录C 校验仪校准证书（内页）格式 JJF1284—2011
交直流电表校验仪校准规范
1范围
本规范适用于直流0.01级及以下各级和交流0.05级及以下各级，具有标准电压、 标准电流、标准频率和直流电阻输出的交直流电表校验仪（以下简称“校验仪”）的校准。
2引用文件
本规范引用了下列文件： JJF1001--1998通用计量术语及定义 JJF1059—1999测量不确定度评定与表示 GB/T13978—2008数字多用表 GB/T15637-1995数字多用表校准仪通用技术条件 GB4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用
要求
GB6587.8--1986电子测量仪器电源频率与电压试验使用本规范时，应注意使用上述引用文件的现行有效版本。
3概述
校验仪是一种多功能标准电信号输出装置，可按规定的准确度分别输出直流电压、 交流电压、直流电流、交流电流、频率和直流电阻等信号。主要用于相关仪表的检测。
校验仪主要由信号发生单元、放大单元、电源及保护单元、量程单元、AC/DC单元、A/D单元、显示单元及标准电阻等组成。 4计量特性
4.1示值误差
示值误差表达方式见附录A。当A，一A时，校验仪准确度级别划分及最大允许误差见表1。
表1 校验仪的准确度级别和最大允许误差
准确度级别最大允许误差 ±(a+b)% 4.2分辨力
0.05级
0.01级 0.02级
0.5级
0.1级
0.2级
±0.01% ±0.02% ±0.05% ±0.1% ±0.2% ±0.5%
显示器的分辨力不超过量程最大允许误差的1/5。
1 JJF1284—2011
4.3稳定性
在规定时间间隔（1min）内，其最大变化量的相对误差不超过量程最大允许误差的1/5。 4.4纹波含量
直流功能的纹波含量一般不超过1% 4.5失真度
交流功能的失真度一般不超过1%。 4.6电源调整率
电源电压变化士10%引起输出变化，所产生的误差不超过最大允许误差的1/3。 4.7负载调整率
负载从空载到满载时，校验仪输出的相对变化量不超过最大允许误差的1/3。 4.8 绝缘电阻
输出端子对机壳之间施加1kV直流电压，绝缘电阻不低于50MQ（特殊要求
4.8.1 的产品应加以说明， 可按说明书要求的施加电压进行试验）
4.8.2电源 前人 端与机壳之间施加500V直流电压，绝缘电阻不低于20MQ。 4.9工频耐 寸压试验 4.9.1 输出端子 对机壳之间施加50Hz 15 正弦波电压，历时1min， 不能有闪烁、飞弧、 击穿 （特殊要求的产品应加以说明， 可按说明书要求的施加电压进行试验）。 4.9.2电源输人 端对机壳之间施加50Hz ，1kV正弦波电压，历时1min， 不能有闪烁、飞弧、 击穿
注：以上 所有指标不是用手合格性判别，仅供参 5 校准条件 5.1环境条件
校验仪应在表2规定的环境条件下进行校准。
表2校准环境条件
参比值 20° 60% 220V 50Hz 无影响
影响量环境温度相对湿度电源电压电源频率外磁场
允许偏差值 ±2℃ ±15% ±10% ±1%
/
5.2标准设备
标准设备的测量结果扩展不确定度（k=2）应小于校验仪允许误差的1/3，分辨力应小于校验仪允许误差的1/5。测量范围应覆盖校验仪各功能的输出范围。 5.2.1主要标准器
根据采用的校准方法，选择以下标准设备：
2 JJF1284--2011
a）数字多用表； b）标准电阻器； c）标准数字频率计。
5.2.2其他设备
a）失真度测量仪； b）电压表； c）电流表； d）绝缘电阻表； e）耐压测试仪。
6校准项目和校准方法
6.1外观检查
外观检查内容包括：制造厂名、出厂编号、产品名称、型号；校验仪机壳、端钮等是否有碰伤或松动现象；转换开关、调节机构是否正常；各功能标识等是否齐全正确。 6.2通电检查
通电后校验仪各种功能应正常，各开关和按键应能正常工作。 6.3示值误差
在表2的条件下，预热（15min）后对各功能进行示值误差校准。 校验仪的不同功能、不同量程及同一量程不同的频段允许有不同的误差指标，各功
能准确度最高的量程之-为基本量程。
采用直接比较测量法时，各功能示值误差用公式（1）计算。
(1)
A1=AA,
式中：△-校验仪输出值的示值误差；
A.—校验仪输出值； A，一一数字多用表测得的输出实际值。
6.3.1校准点的选取
a）直流电压、直流电流功能，基本量程均匀选取不少于5个校准点，非基本量程不少于3个校准点（要考虑量程间覆盖和基本量程的最大误差点）；如有负极性输出，只需校准每个量程的负满度点。
b）交流电压、交流电流功能，基本量程（60Hz）内均勾选取5个校准点，其他频段上、下、中间值选取3个校准点；非基本量程在对应频点各选取至少3个校准点（要考虑量程间覆盖和基本量程的最大误差点）。
c）电阻功能，若为定值输出则每个电阻输出均为校准点；若为连续可调的输出，参照6.3.1a）选择。
d）对频率功能，若为点频则每个频率值均为校准点，若为调频则选择包括频率上下限在内的35个频率点进行校准。 6.3.2直流电压示值误差
按图1连接，采用直接比较测量法，调节校验仪输出直流电压值A，用数字多用
3
