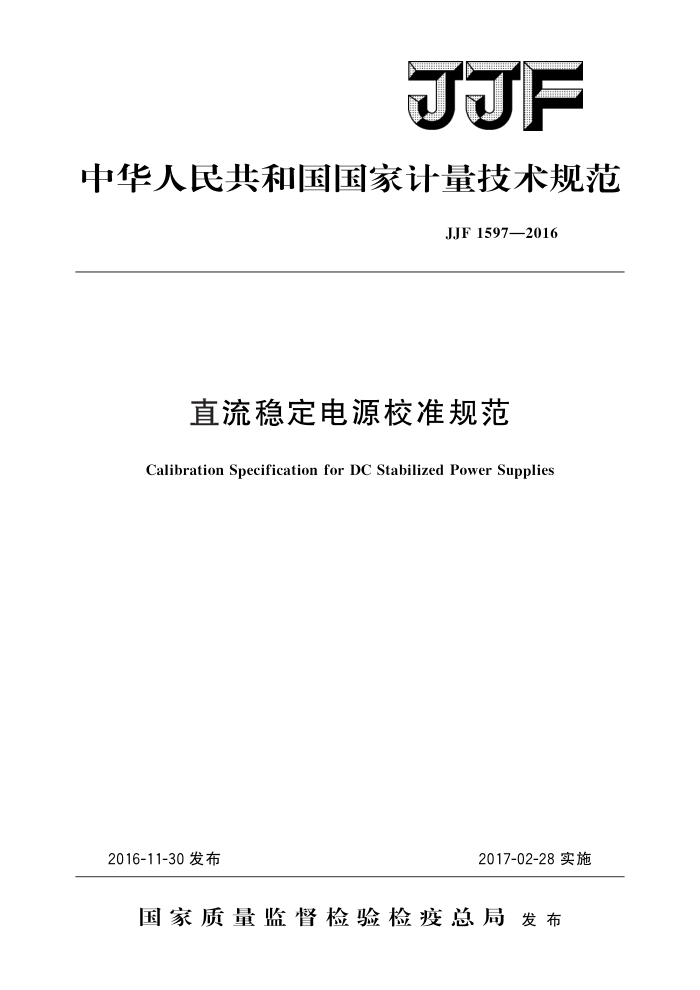

JJF
中华人民共和国国家计量技术规范
JJF1597—2016
直流稳定电源校准规范
Calibration Specification for DC Stabilized Power Supplies
2016-11-30发布
2017-02-28实施
国家质量监督检验检疫总局发布 JJF1597—2016
直流稳定电源校准规范
JJF 1597—2016
Calibration Specificationfor DC Stabilized Power Supplies
归口单位：全国电磁计量技术委员会主要起草单位：北京东方计量测试研究所
大连市计量检测研究院
参加起草单位：南京机电液压工程研究中心
山东电力研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1597—2016
本规范主要起草人：
金海彬（北京东方计量测试研究所）孙智（北京东方计量测试研究所）赵晓俊（大连市计量检测研究院）赵辉 (北京东方计量测试研究所)
参加起草人：
崔丽娟（大连市计量检测研究院）倪有明（南京机电液压工程研究中心）范巧成（山东电力研究院） JJF1597—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (16) (16) (16) (16) (17) (23) (26) I
范围· 2 引用文件 3术语和计量单位 3.1负载效应 3.2 源电压效应· 3.3 周期与随机偏差 3.4 短期稳定性 3.5负载瞬态恢复时间· 4 概述 5 计量特性 5. 1 稳定电压设置值示值误差.·· 5. 2 直流电压测量值示值误差. 5.3 稳定电流设置值示值误差· 5. 4 直流电流测量值示值误差： 5.5 稳压输出负载效应或负载调整率.. 5. 6 稳流输出负载效应或负载调整率 5.7 稳压输出源电压效应或源电压调整率. 5.8 稳流输出源电压效应或源电压调整率 5. 9 稳压输出周期和随机偏差 5.10 稳流输出周期和随机偏差 5.11 稳压输出短期稳定性 5.12 稳流输出短期稳定性 5.13 负载瞬态恢复时间 6 校准条件 6.1 环境条件： 6.2测量标准及其他设备. 7校准项目和校准方法… 7. 1 校准项目· 7. 2 校准方法· 8校准结果表达 8.1校准证书 8.2数据修改 9复校时间间隔附录A直流稳定电源校准测量不确定度评定示例附录B 校准原始记录格式附录 C 校准证书内页格式
1 JJF1597—2016
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》编制。JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》及JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范
+
本规范为首次发布。
II JJF1597—2016
直流稳定电源校准规范
1范围
本规范适用于交流供电的额定输出电压1kV及以下、额定输出电流1kA及以下的直流稳定电源的校准，也适用于直流稳（恒）压电源、直流稳（恒）流电源和具有直流稳定电源功能的测量装置及仪器的校准。
本规范不适用于DC/DC电源转换器、交流稳压电源和交流稳流电源的校准。
2引用文件
本规范引用了下列文件： GB/T14714一2008微小型计算机系统设备用开关电源通用规范 GB/T17478一2004低压直流电源设备的性能特性 GB/T21560.6一2008低压直流电源第6部分：评定低压直流电源性能的要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1负载效应loadeffect
当稳定电源的输入电压不变，负载从零增加到额定值时，输出量的最大变化，
3.2源电压效应sourcevoltageeffect
当供电电压在规定的上、下限范围内波动时，稳定电源输出量的最大变化
3.3周期与随机偏差periodicandrandomdeviation（PARD）
在全部影响量和控制量均保持恒定时，在规定的带宽范围内，一个直流输出量对其平均值的周期和随机偏差。
注： 1对一规定带宽而言，它可用有效值和/或峰峰值来表述。 2对非对称波形，可使用尖峰图形表示。 3周期和随机偏差又称纹波和噪声。
3.4短期稳定性shorttermstability
在其他条件保持不变的情况下，规定时间间隔内输出量的最大变化，
3.5负载瞬态恢复时间loadtransientrecoverytime
从负载产生阶跃变化到输出量进入并保持在工作误差极限内的时间间隔（见图1）。
1 JJF1597—2016
负载电流I/A
bIN
aln
时间t/ms
电压U/V+
U+△
允差带
U U-4
I r
时间/ms
图1负载瞬态恢复时间
Iv一额定电流，A；&，6一说明书规定瞬态恢复时间试验的起始和终止电流的系数（α一般取值0、10%、50%；6一般取值90%、100%）；△一电压允许误差极限值，V；
T.一电流骤降时的恢复时间，ms；Tr2一电流骤升时的恢复时间，ms
4概述
直流稳定电源由变压器、整流电路、滤波电路、稳压稳流电路、保护电路以及显示和调节控制装置等组成，主要为负载提供电能。直流稳定电源的工作原理一般是经过变压器将电网中的交流输人量直接变压，或通过整流和脉冲调制后变压，再经过整流、滤波和稳压稳流等电路，将交流量变为稳定的直流输出量。直流稳定电源一般具有过压保护、过流保护、过功率保护等功能。直流稳定电源通常有直流稳压（恒压源）和直流稳流（恒流源）两种工作模式，只有其中一种工作模式的电源，称为直流稳压电源或直流稳流电源。
直流稳定电源的类型繁多，按输出方式，有固定输出和可调节输出之分，又有单路输出和多路输出的区别：按组装方式：可分为模块电源、嵌入式电源和台式电源：按调整管的工作方式，可分为线性电源和开关电源；而按显示类型，又可以分为数字式和模拟式等。
5计量特性 5.1稳定电压设置值示值误差
稳定电压设置范围：士（100mV~1kV）；稳定电压设置值最大允许误差：士（0.01%～10%）。
5.2直流电压测量值示值误差
直流电压测量范围：士（100mV~1kV）；直流电压测量值最大允许误差：士（0.01%～10%）。
5.3稳定电流设置值示值误差 2 JJF1597—2016
稳定电流设置范围：士（1mA～1kA）；稳定电流设置值最大允许误差：士（0.01%～10%）。
5.4直流电流测量值示值误差
直流电流测量范围：士（1mA～1kA）：直流电流测量值最大允许误差：士（0.01%～10%）。
5.5稳压输出负载效应或负载调整率
稳压输出负载效应：100uV～10V，或负载调整率：0.005%～1%。 5.6稳流输出负载效应或负载调整率
稳流输出负载效应：10uA～10A，或负载调整率：0.005%～1%。
5，7稳压输出源电压效应或源电压调整率
稳压输出源电压效应：100uV～10V，或源电压调整率：0.005%1%。 5.8稳流输出源电压效应或源电压调整率
稳流输出源电压效应：10uA～10A，或源电压调整率：0.005%～1%。 5.9稳压输出周期和随机偏差
稳压输出周期和随机偏差的有效值：200μV～10V（20Hz～20MHz）；稳压输出周期和随机偏差的峰峰值：1mV～50V（20Hz～20MHz）。
5.10稳流输出周期和随机偏差
稳流输出周期和随机偏差的有效值：200μA～10A（20Hz20MHz）；稳流输出周期和随机偏差的峰峰值：1mA～50A（20Hz～20MHz）。
5.11 稳压输出短期稳定性
直流稳定电源工作在稳压模式时，在某一规定的时间间隔内（最短10min，最长 8h），输出电压稳定性：0.001%～0.5%。 5.12稳流输出短期稳定性
直流稳定电源工作在稳流模式时，在某一规定时间间隔内（最短10min，最长 8h），输出电流稳定性：0.001%～1%。 5.13负载瞬态恢复时间
负载瞬态恢复时间：10us～1s。 注：具体计量特性，请参照被校直流稳定电源的技术要求，上述指标不适用于合格性判别，仅
供参考。
6校准条件 6.1环境条件
a）环境温度 20℃士5℃，直流稳定电源直流电压或直流电流的最大允许误差绝对值小于
0.1%时；
20℃士10℃，直流稳定电源直流电压或直流电流的最大允许误差绝对值大于等于 0.1%时。
