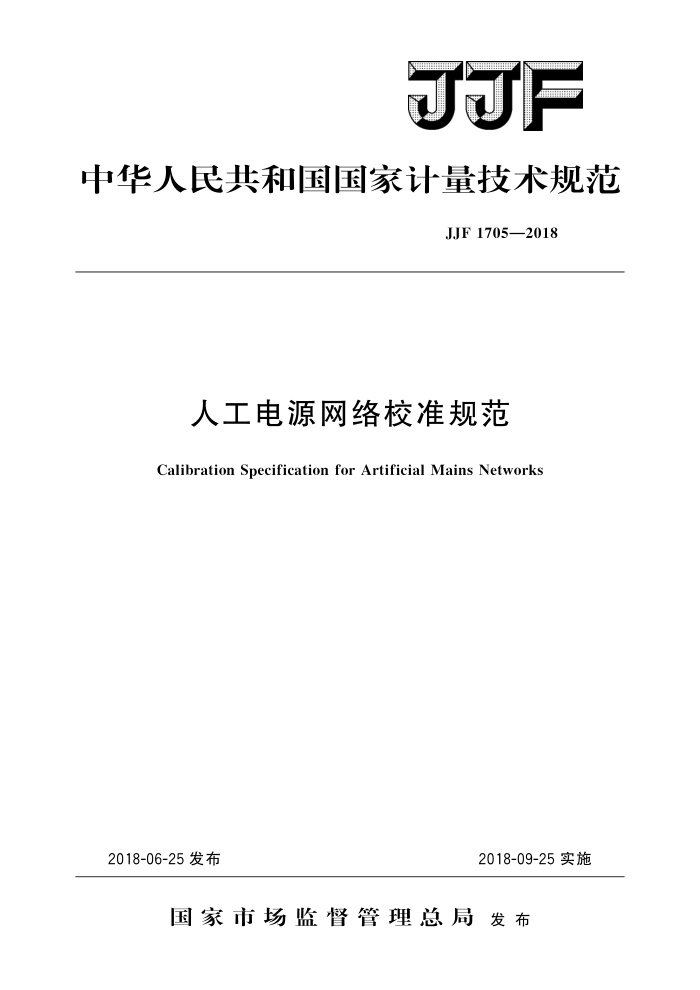

JJF
中华人民共和国国家计量技术规范
JJF1705—2018
人工电源网络校准规范
Calibration Specification for Artificial Mains Networks
2018-06-25发布
2018-09-25实施
国家市场监督管理总局发布 JJF1705—2018
人工电源网络校准规范 Calibration Specification for
JJF 1705—2018
Artificial Mains Networks
归口单位：全国无线电计量技术委员会
主要起草单位：江苏省计量科学研究院
中国计量科学研究院
参加起草单位：辽宁省计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1705—2018
本规范主要起草人：
封志明（江苏省计量科学研究院）李渤（中国计量科学研究院）赵品彰 （江苏省计量科学研究院）
参加起草人：
李林（江苏省计量科学研究院）郝松（辽宁省计量科学研究院） JJF1705—2018
目 录
引言 1 范围· 2 引用文件.· 3 术语…·· 3.1非对称电压…· 3.2受试端阻抗· 3.3 分压系数·
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (4) (4) (4) (5) (5) (5) (5) (6) (7) (8) (9) (10) (11) (17)
概述· 5计量特性 5. 1 受试端阻抗 5.2分压系数 6校准条件 6.1环境条件 6.2测量标准及其他设备 7 校准项目和校准方法· 7.1外观及工作正常性检查· 7. 2 受试端阻抗的校准 7. 3 分压系数的校准... 8 校准结果表达· 9 复校时间间隔附录A 原始记录格式附录 B 校准证书内页格式附录 C 校准不确定度评定示例附录 D 校准适配器的参考机械结构
4
I JJF1705—2018
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》编制，JJF1001《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范参照GB/T6113.102一2008《无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰度测量设备辅助设备传导骚扰》、 GB/T6113.201一2017《无线电骚扰和抗扰度测量设备和测量方法规范第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量》、GB1002一2008《家用和类似用途单相插头插座型式、基本参数和尺寸》的相关条款编制。
本规范为首次发布。
I JJF1705—2018
人工电源网络校准规范
1范围
本规范适用于符合GB/T6113.102一2008《无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰度测量设备辅助设备传导骚扰》中要求的V型人工电源网络（以下简称“人工电源网络”）的校准。包括三种类型：
1）50Q/50μH+5Q型，工作频率范围为9kHz～150kHz； 2）50Q/50μH型，工作频率范围为0.15MHz～30MHz； 3）50Q/5uH+1Q型，工作频率范围为0.15MHz～108MHz。
2 引用文件
本规范引用了下列文件： GB/T6113.102一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-2部
分：无线电骚扰和抗扰度测量设备辅助设备传导骚扰
GB/T6113.201无线电骚扰和抗扰度测量设备和测量方法规范第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量
GB1002家用和类似用途单相插头插座型式、基本参数和尺寸凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1非对称电压unsymmetricvoltage
出现在单个电源端子与地之间的射频骚扰电压的矢量幅度。 3.2受试端阻抗EUTportimpedance
指当人工电源网络的骚扰输出端端接502负载阻抗时，受试设备端线路端子与参考地之间的高频阻抗（模值和相角）。 3.3分压系数voltagedivisionfactor
指高频信号从受试设备端馈入，经人工电源网络内部传输至骚扰输出端（内置衰减器在计算范围内）所经历的幅度变化 4概述
人工电源网络是电磁兼容无线电骚扰测量试验中使用的仪器，用于测量电源线与参
考地之间以传导方式对外发射的骚扰电压，通常为非对称电压。人工电源网络在骚扰测量中的作用为：
1）在射频频率范围内向受试设备端子提供规定阻抗； 2）将受试设备发射的骚扰电压耦合至骚扰测量设备；
1 JJF1705—2018
3）将试验电路与供电电源上的无用射频信号相隔离。 人工电源网络具有三个端口：连接供电电源的电源端、 连接受试设备的受试设备端
和连接骚扰测量设备的骚扰输出端，其结构示意图如图1所示。
受试设备端
.T.频通路 射频通路
扰输出端
电源端
.
射频泄漏人工电源网络
图1 人工电源网络结构示意图
计量特性 5. 1 受试端阻抗
5
人工电源网络阻抗（模值和相角）的计量特性见表1、表2和表3。
表1502/50μH+52型人工电源网络阻抗计量特性
模值/Q
相角/（°）
频率/MHz
（最大允许误差：士20%）
（最大允许误差：土11.5°）
5. 22 6. 22 7. 25 8.38 9.56 11.99 14.41 16.77 19.04 21.19 23.22 25. 11 32.72
26.55 38.41 44.97 49.39 52.33 55. 43 56.40 56.23 55.40 54.19 52.77 51. 22 43.35
0.009 0.015 0.020 0.025 0.030 0.040 0.050 0.060 0.070 0.080 0.090 0.100 0.150
2 JJF 1705—2018
表2502/50μH型人工电源网络阻抗计量特性
模值/Q
相角/（°）
频率/MHz
（最大允许误差：土11.5°）
（最大允许误差：士20%）
0. 15 0. 17 0.20 0. 25 0.30 0. 35 0.40 0.50 0.60 0.70 0.80 0. 90 1. 00 1. 20 1. 50 2. 00 2.50 3. 00 4.00 5. 00 7. 00 10.00 15. 00 20. 00 30.00
34. 29 36. 50 39.12 42.18 44.17 45.52 46.46 47.65 48.33 48.76 49. 04 49.24 49.38 49.57 49.72 49.84 49. 90 49.93 49.96 49.98 49. 99 49.99 50. 00 50.00 50.00
46.70 43. 11 38. 51 32.48 27. 95 24. 45 21.70 17.66 14. 86 12.81 11. 25 10. 03 9.04 7. 56 6.06 4. 55 3. 64 3. 04 2. 28 1. 82 1. 30 0. 91 0. 61 0. 46 0.30
表 3 502/5μH+12型人工电源网络阻抗计量特性
模值/Q
相角/（°）
频率/MHz 0. 15
（最大允许误差：土20%）
（最大允许误差：土11.5°）
4. 70 6. 19
72. 94 73. 93
0. 20
3
