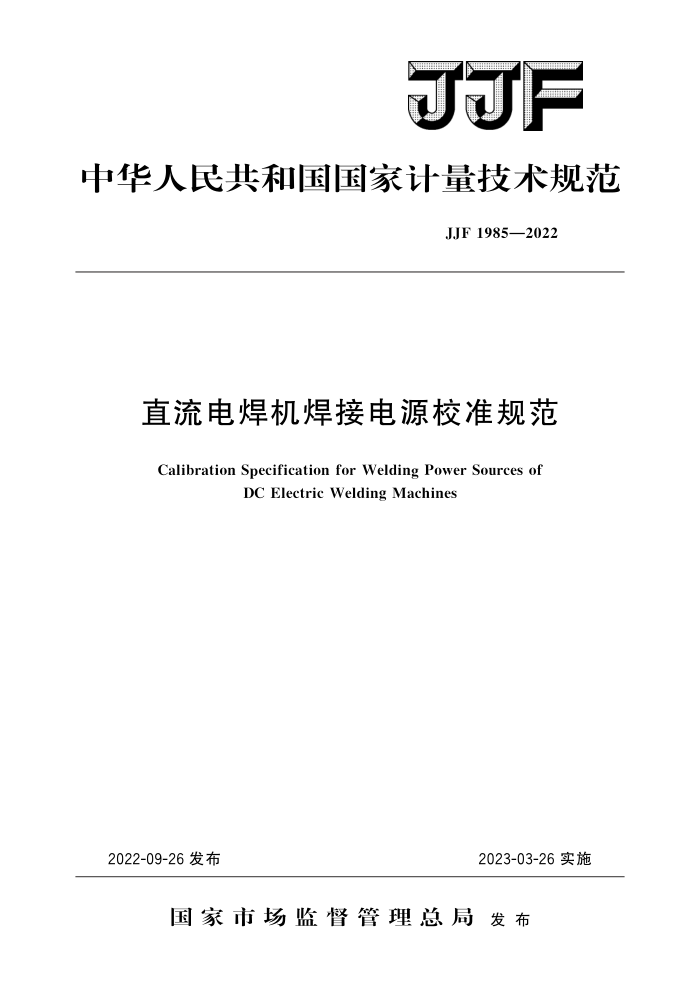

JJF
中华人民共和国国家计量技术规范
JJF1985—2022
直流电焊机焊接电源校准规范
Calibration Specification for Welding Power Sources of
DC Electric Welding Machines
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1985—2022
直流电焊机焊接电源校准规范
Calibration Specification for
JJF 1985—2022
Welding Power Sources of DCElectric WeldingMachines
归口单位：全国电磁计量技术委员会
主要起草单位：辽宁省计量科学研究院
中国计量科学研究院
参加起草单位：深圳市计量质量检测研究院
泰安市计量科学研究所湖南省计量检测研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1985—2022
本规范主要起草人：
梁国鼎（辽宁省计量科学研究院）魏天舒（辽宁省计量科学研究院）李传生（中国计量科学研究院）刘铖 （中国计量科学研究院)
参加起草人：
王敬喜（深圳市计量质量检测研究院）李冬青（泰安市计量科学研究所）黄贺（湖南省计量检测研究院） JJF1985—2022
目 录
引言
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (7) (7) (8) (11) (12)
范围· 2 引用文件· 3
1
术语和计量单位· 4 概述.·
计量特性 5.1焊接电流 5. 2 空载电压.. 5.3 负载电压 6校准条件 6.1环境条件 6.2 测量标准及其他设备
5
校准项目和校准方法 7.1校准项目 7. 2 校准方法 8
校准结果表达. 9 复校时间间隔附录A电流示值误差校准不确定度评定示例附录B 校准原始记录格式附录 C 校准证书内页格式
- JJF1985—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1一2012《测量不确定度评定与表示》共同构成本校准规范制定工作的基础性系列文件。
本规范为首次发布。
Ⅱ JJF1985—2022
直流电焊机焊接电源校准规范
1范围
本规范适用于额定焊接电流不大于2000A的直流弧焊机焊接电源和交直流弧焊机焊接电源（以下简称焊接电源）直流特性的校准
不适用于交流、脉冲、直流冲击波焊接电源及等离子切割电源的校准
2 引用文件
本规范引用了下列文件： GB/T2900.22电工名词术语电焊机 GB/T8118电弧焊机通用技术条件 GB/T15579.1弧焊设备第1部分：焊接电源 GB/T15579.6弧焊设备第6部分：限制负载的设备 JB/T7834弧焊变压器 JB/T7835弧焊整流器 JB/T8747手工钨极惰性气体保护弧焊机（TIG焊机）技术条件 JB/T8748MIG/MAG弧焊机凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1焊接电源weldingpowersource
提供电流和电压，并具有适合于弧焊和类似工艺所需特性的设备。 ［来源：GB/T15579.1—2013，3.1
3.2焊接电流Weldingcurrent
在焊接过程中焊接电源输出的电流。 ［来源：GB/T15579.1—2013，3.13
3.3空载电压no-loadvoltage
在外部焊接回路开路时，焊接电源输出端之间的电压（不包括任何稳弧或引弧电
压）。
［来源：GB/T15579.1—2013，3.15
3.4负载电压load voltage
焊接电源在输送焊接电流时，其输出端之间的电压。 ［来源：GB/T15579.1—2013，3.14]
3.5额定最大焊接电流retedmaximumweldingcurrent
在约定焊接状态下，焊接电源在最大调节位置时所能获得的约定焊接电流的最
1 JJF1985—2022
大值。
［来源：GB/T15579.1—2013，3.24] 3.6负载持续率dutycycle；dutyfactor
给定的负载持续时间与全周期时间之比。 注： 1这一比值在0～1之间，可用真分数表示。 2一个全周期为10min。例如，在60%负载持续率时，施加负载6min，接着空
载4min。
［来源：GB/T15579.1—2013，3.37 4概述
焊接电源是为焊接提供电流、电压并具有适合该焊接方法所要求的输出特性的设备，通常包括能量转换/供电模块（能量转换模块仅用于机械驱动的弧焊机）、整流模块、电压电流调节模块、显示模块、输出单元。工作原理框图如图1所示。
显示模块
整流模块
输出单元
能量转换/供电模块
电压电流调节模块
图1 焊接电源工作原理框图
5计量特性 5.1焊接电流
测量范围为1A～2000A。 电流显示值为最大设定值的25%～100%时，最大允许误差通常为土2%、土5%、
±10%。
电流显示值低于最大设定值的25%时，最大允许误差为额定最大焊接电流的 ±2.5%。 5.2空载电压
测量范围为20V~141V。 最大允许误差为士10%，且不超过不同工作条件下的额定空载电压值的限值。 允许的额定空载电压值见表1。
2 JJF1985—2022
表1允许的额定空载电压值一览表
工作条件
额定空载电压值
不超过直流113V峰值
具有触电危险性的环境
不超过直流141V峰值
对操作人员加强保护的机械夹持焊炬
注：对操作人员加强保护的机械夹持焊炬情况下使用的额定空载电压最大限制值仅适用于满
足下述要求的情况：a）焊炬不用手持，b）焊接停止时空载电压应能自动切断，c）防直接接触带电部件应具有最低防护等级IP2X或有防触电装置，
5.3负载电压
测量范围为10V~44V。 最大允许误差为士10%。 注：以上所有指标不用于合格性判别，仅供参考。
6校准条件
6.1环境条件
环境温度：15℃~30℃。 相对湿度：≤80%。 交流供电电压：单相220V土22V或三相380V土38V；频率：50Hz土0.5Hz。
6.2测量标准及其他设备
由测量标准及环境影响引起的扩展不确定度（三2）应不大于被校焊接电源最大允许误差绝对值的1/3。 6.2.1直流电压表
测量范围为10V～150V，输人电阻大于1MQ2。 6.2.2电流测试仪（包含介入式电流测试仪和穿心式电流测试仪）
测量范围为1A2000A，由于电流测试仪的接入造成的电压下降不影响测量准确度。 6.2.3负载装置
恒阻负载装置，能够承受校准时的焊接电流并使负载电压在规定范围内变化。 6.2.4空载电压测试模块
空载电压测试模块原理见图2。图中元件的最大允许误差不超过士5%，元件的功率和耐电压值能够满足空载电压的校准要求。
3
