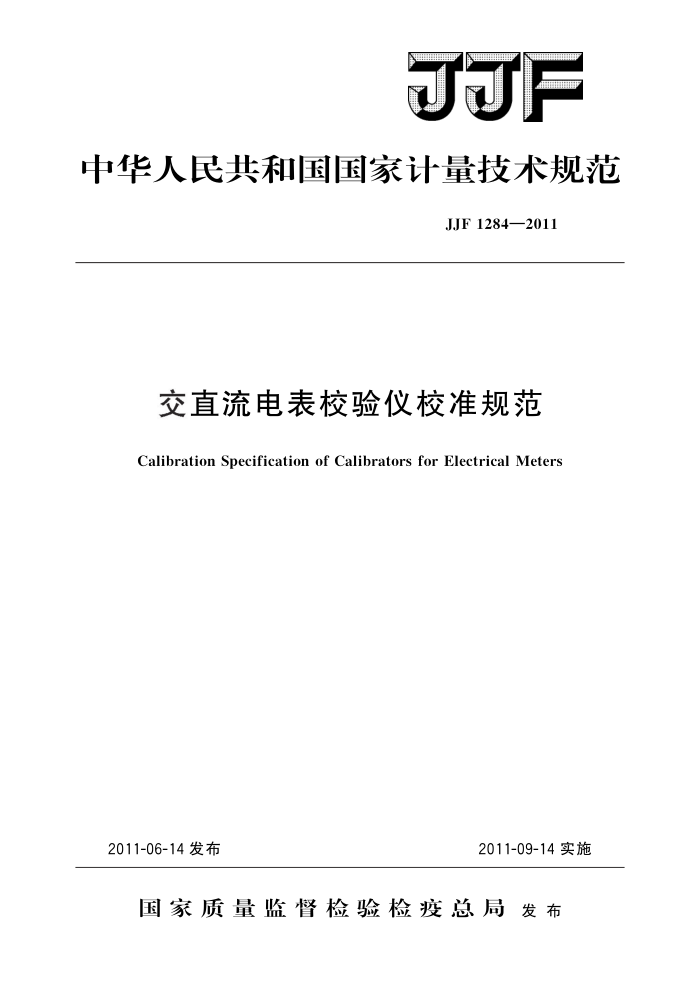

F
中华人民共和国国家计量技术规范
JJF1284—2011
交直流电表校验仪校准规范
Calibration Specification of Calibrators for Electrical Meters
2011-09-14实施
2011-06-14发布
国家质量监督检验检疫总局发布 JJF1284—2011
交直流电表校验仪校准规范 Calibration Specification of Calibrators
JJF 1284—2011
for Electrical Meters
本规范经国家质量监督检验检疫总局于2011年6月14日批准，并自
2011年9月14日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：广西壮族自治区计量检测研究院
黑龙江省计量检定测试院
河南省计量科学研究院江西省计量测试研究院
参加起草单位：桂林市计量测试研究所
湖南省同电测控技术有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1284—2011
本规范主要起草人：
莫华荣 (广西壮族自治区计量检测研究院) 黄小雪（广西壮族自治区计量检测研究院）张作群（黑龙江省计量检定测试院）陈清平（河南省计量科学研究院）曾永玲（江西省计量测试研究院）
参加起草人：
曾勇（桂林市计量测试研究所）周新华（湖南省同电测控技术有限公司） JJF1284—2011
目
录
1 范围·
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (5) (5) (6) (6) (7) (8) (8) (8) (9) (10) (11) (13)
引用文件... 概述·
2 3 4 计量特性 4. 1 示值误差：
4.2 分辨力· 4.3 稳定性…· 4. 4 纹波含量 4. 5 失真度……. 4.6 电源调整率： 4.7 负载调整率. 4.8 绝缘电阻· 4. 9 工频耐压试验 5
校准条件. 5. 1 环境条件. 5. 2 标准设备· 6 校准项目和校准方法 6.1 外观检查： 6.2 通电检查·. 6.3 示值误差： 6.4 分辨力… 6.5 稳定性· 6.6 纹波含量.… 6.7 失真度. 6.8 电源调整率 6.9 负载调整率 6.10 绝缘电阻测定 6.11 工频耐压试验 7 校准结果表达
.
复校时间间隔附录A校验仪的示值误差表达方式附录B校验仪校准原始记录格式附录 C 校验仪校准证书（内页）格式
8 JJF1284—2011
交直流电表校验仪校准规范
1范围
本规范适用于直流0.01级及以下各级和交流0.05级及以下各级，具有标准电压、 标准电流、标准频率和直流电阻输出的交直流电表校验仪（以下简称“校验仪”）的校准。
2 引用文件
本规范引用了下列文件： JJF1001一1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 GB/T13978—2008数字多用表 GB/T15637一1995数字多用表校准仪通用技术条件 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用
要求
GB6587.8一1986电子测量仪器电源频率与电压试验使用本规范时，应注意使用上述引用文件的现行有效版本。
3概述
校验仪是一种多功能标准电信号输出装置，可按规定的准确度分别输出直流电压、 交流电压、直流电流、交流电流、频率和直流电阻等信号。主要用于相关仪表的检测
校验仪主要由信号发生单元、放大单元、电源及保护单元、量程单元、AC/DC单
元、A/D单元、显示单元及标准电阻等组成。 4计量特性
4.1示值误差
示值误差表达方式见附录A。当A，=A，时，校验仪准确度级别划分及最大允许误差见表1。
表1校验仪的准确度级别和最大允许误差
准确度级别最大允许误差 ±(a+b)% 4.2分辨力
0.01级
0.02级
0.05级
0.1级
0.2级
0.5级
±0.01% ±0.02% ±0.05% ±0.1%
±0.2% ±0.5%
显示器的分辨力不超过量程最大允许误差的1/5。
1 JJF1284—2011
4.3稳定性
在规定时间间隔（1min）内，其最大变化量的相对误差不超过量程最大允许误差的1/5。 4.4纹波含量
直流功能的纹波含量一般不超过1%。 4.5失真度
交流功能的失真度一般不超过1%。 4.6电源调整率
电源电压变化士10%引起输出变化，所产生的误差不超过最大允许误差的1/3。 4.7负载调整率
负载从空载到满载时，校验仪输出的相对变化量不超过最大允许误差的1/3， 4.8绝缘电阻 4.8.1输出端子对机壳之间施加1kV直流电压，绝缘电阻不低于50M2（特殊要求的产品应加以说明，可按说明书要求的施加电压进行试验）。 4.8.2电源输人端与机壳之间施加500V直流电压，绝缘电阻不低于20MQ2。 4.9工频耐压试验 4.9.1输出端子对机壳之间施加50Hz、2.5kV正弦波电压，历时1min，不能有闪烁、飞弧、击穿（特殊要求的产品应加以说明，可按说明书要求的施加电压进行试验）。 4.9.2电源输人端对机壳之间施加50Hz、1kV正弦波电压，历时1min，不能有闪烁、飞弧、击穿。
注：以上所有指标不是用于合格性判别，仅供参考。
5校准条件 5.1 环境条件
校验仪应在表2规定的环境条件下进行校准。
表2校准环境条件
影响量环境温度相对湿度电源电压电源频率外磁场
参比值 20℃ 60% 220 V 50 Hz 无影响
允许偏差值 ±2℃ ±15% ±10% ±1%
/
5.2标准设备
标准设备的测量结果扩展不确定度（k=2）应小于校验仪允许误差的1/3，分辨力应小于校验仪允许误差的1/5。测量范围应覆盖校验仪各功能的输出范围。 5.2.1主要标准器
根据采用的校准方法，选择以下标准设备：
2 JJF1284—2011
a）数字多用表； b）标准电阻器； c）标准数字频率计。
5.2.2其他设备
a）失真度测量仪； b）电压表； c）电流表； d）绝缘电阻表； e）耐压测试仪。
6校准项目和校准方法
6.1 外观检查
外观检查内容包括：制造厂名、出厂编号、产品名称、型号：校验仪机壳、端钮等是否有碰伤或松动现象；转换开关、调节机构是否正常；各功能标识等是否齐全正确。 6.2通电检查
通电后校验仪各种功能应正常，各开关和按键应能正常工作。 6.3示值误差
在表2的条件下，预热（15min）后对各功能进行示值误差校准。 校验仪的不同功能、不同量程及同一量程不同的频段允许有不同的误差指标，各功
能准确度最高的量程之一为基本量程。
采用直接比较测量法时，各功能示值误差用公式（1）计算。
(1)
A=A-A,
式中：△1校验仪输出值的示值误差；
A一校验仪输出值； A，一数字多用表测得的输出实际值。
6.3.1校准点的选取
a）直流电压、直流电流功能，基本量程均匀选取不少于5个校准点，非基本量程不少于3个校准点（要考虑量程间覆盖和基本量程的最大误差点）；如有负极性输出，只需校准每个量程的负满度点。
b）交流电压、交流电流功能，基本量程（60Hz）内均匀选取5个校准点，其他频段上、下、中间值选取3个校准点；非基本量程在对应频点各选取至少3个校准点（要考虑量程间覆盖和基本量程的最大误差点）。
c）电阻功能，若为定值输出则每个电阻输出均为校准点；若为连续可调的输出，参照6.3.1a）选择。
d）对频率功能，若为点频则每个频率值均为校准点，若为调频则选择包括频率上下限在内的3～5个频率点进行校准。 6.3.2直流电压示值误差
按图1连接，采用直接比较测量法，调节校验仪输出直流电压值A，，用数字多用
3 JJF1284—2011
表直流电压功能测得校验仪输出实际值A，，则直流电压示值误差用公式（1）计算。
0
O
校验仪
数字多用表
O
O
图1数字多用表法接线图
6.3.3交流电压示值误差
按图1连接，采用直接比较测量法，调节校验仪输出交流电压值A，，用数字多用表交流电压功能测得校验仪输出实际值A：则交流电压示值误差用公式（1）计算 6.3.4直流电流示值误差
a）直接比较测量法按图1连接，调节校验仪输出直流电流值A，：用数字多用表直流电流功能直接测
得校验仪输出实际值A，，则直流电流示值误差用公式（1）计算。
b）电压法按图2连接，根据被校直流电流值选择合适的标准电阻等级和阻值，标准电阻实际
值为R，，调节校验仪输出直流电流值I，用直流电压测量标准测得标准电阻器电位端的电压值U，，则直流电流示值误差用公式（2）计算
U, R,
A2=Ir
(2)
式中：△一直流电流示值误差；
I一一校验仪输出直流电流值； U,标准电阻器电位端的电压值； R, 标准电阻器实际值。
O
0 直流电压测量
校验仪
标准
0
0
R.一标准电阻器
图2直流电压测量法接线图
6.3.5交流电流示值误差
按图1连接，采用直接比较测量法，调节校验仪输出交流电流值A，，用数字多用表交流电流功能测出校验仪输出实际值A，：则交流电流示值误差用公式（1）计算。 6.3.6电阻示值误差
按图1连接，采用直接比较测量法，调节校验仪输出电阻A，，用数字多用表电阻
4
