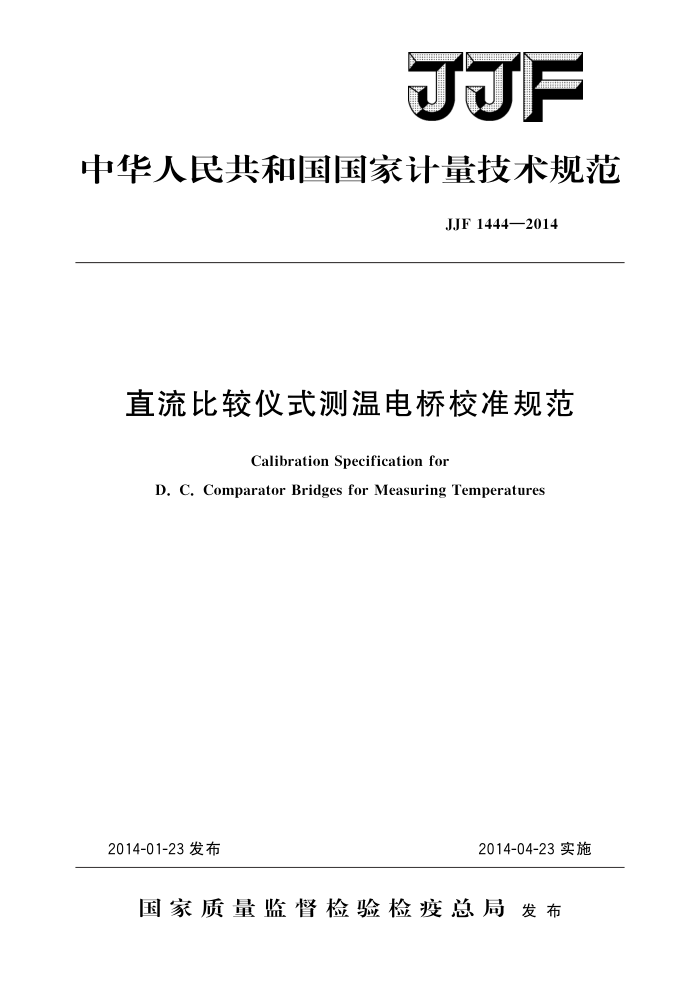

F
中华人民共和国国家计量技术规范
JJF1444—2014
直流比较仪式测温电桥校准规范
Calibration Specification for
D. C. Comparator Bridges for Measuring Temperatures
2014-01-23发布
2014-04-23实施
国家质量监督检验检疫总局发布 JJF1444—2014
直流比较仪式测温电桥校准规范
JJF 1444—2014
Calibration Specification for D. C. Comparator
Bridges for Measuring Temperatures
归口单位：全国电磁计量技术委员会主要起草单位：吉林省计量科学研究院
黑龙江省计量科学研究院上海兰斯汀仪表研究所
参加起草单位：黑龙江省电力科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1444—2014
本规范主要起草人：
王肇虹（吉林省计量科学研究院）王 勇（黑龙江省计量科学研究院）曲 笛（吉林省计量科学研究院）陈 蔚（吉林省计量科学研究院）林 骐（上海兰斯汀仪表研究所）
参加起草人：
朱庆发（上海兰斯汀仪表研究所）宿海涛（黑龙江省电力科学研究院） JJF1444—2014
目
录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (9) (9) (10) (11) (12) (13) (14)
范围· 2术语.. 21灵敏度. 22漂移· 3 概述. 4计量特性· 4 1 基本误差· 4 2 安匝平衡表分度值. 43 内附检流计分度值. 4 4 磁势平衡误差、电势平衡误差和比值K误差 4 5 初级工作电流误差： 4 6 匝比误差 4.7 整体核验· 5
校准条件 5 1 校准用计量标准器. 5 2 校准参比条件.. 6校准项目和校准方法 6 1 校准项目： 6.2 校准方法 7 校准结果的表达
校准时间间隔附录A 磁势、电势误差及合成误差计算表附录 B 盘间过渡计算表附录 C I盘线性度计算表附录 D Ⅱ～IV盘线性度计算表附录E V～VI盘线性度计算表附录F 初级I盘1示值1000匝与次级1000匝的比较及整体核验计算表 ....(15) 附录G 初级电流准确度计算表
(16) (17) (18) (19)
附录H 校准证书内页格式（第2页）附录I 校准证书校准结果页格式（第3页）附录J 测量不确定度评定示例
I JJF1444—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF10591《测量不确定度评定与表示》编制。
本规范为首次制定
ⅡI JJF1444—2014
直流比较仪式测温电桥校准规范
1范围
本规范适用于准确度等级为00001级、00002级、00005级、0001级的直流比较仪式测温电桥（或以下简称为电桥）的校准。 2术语 21灵敏度sensitivity
测量仪器响应的变化除以对应的激励变化。 2 2漂移drift
测量仪器计量特性的慢变化。
3概述
比较仪式测温电桥是基于磁调制式磁势平衡原理的高准确度直流电阻（或测温电阻）比例测量仪器，其工作原理和测量公式与普通比较仪式电桥相同，即在磁势和电势平衡后，比值按公式（1）计算。
R-W=K R。W.
(1)
式中： Rx—被测电阻； R标准电阻； Wx—电桥初级测量盘可变绕组； W次级固定绕组匝数。 在已知R。时可用公式（2）计算R之值。
Wx
Rx=W. R.=KR
(2)
调节比较仪初级匝数，可以准确调定初级被测电阻与次级标准电阻上的电流比，使两电阻上电压平衡，则电阻比等于匝数比。由于测温电阻的工作电流较小，比较仪式测温电桥的初级绕组币数通常设计为可达10倍次级绕组数：以减少测量误差。比较仪式测温电桥还有附加功能一一倍功率，以测量标准铂电阻的自热效应：测量电流可换向，以减少测量回路的热电势影响；外接记录仪，可长时间记录测量结果等。因此适用于电流1mA～20mA的铂电阻温度计和其他精密电阻温度计的精密测量。 4计量特性
41基本误差
1 JJF1444—2014
比较仪式测温电桥采用电流换向法测量时，工作电流1mA，Rx在5Q～1kQ2范围、R。取值102或100Q，相应的基本误差按公式（3）计算。
Elmm =±C%(K +
(3)
10
式中： Eim—最大允许误差； Kn一比值基准值（一般K=10）； C 一等级指数。 相对误差按公式（4）计算。
oK lim =±C%(1 + 10K KN
(4)
42安匝平衡表分度值CAT
CAT≤2μATX10*C/mm
43内附检流计分度值Cv
检流计处于D1（解调器前）位置，当光电放大器外回路电阻为20Q（R。R=10
2）及35Q（R=10Q，R=252）时，Cv≤10nV×104C/mm；外回路电阻为110Q (R=102，R=1002）时，Cv≤20nVX104C/mm。 44磁势平衡误差△rw、电势平衡误差△v和比值K误差Kcrel
AIw = CAT△αAT/2
式中： △αAT 电流换向后安匝平衡表的最小变化格数。
Ay=CvAαv/2
式中： Aay 电流换向后检流计最小变化格数。
[(W.)" + (W.)* + (0iw)* + (v)
K erel
(5)
2
式中： Orw 磁势平衡相对误差； Ov 电势平衡相对误差； ow. 初级绕组Wx相对误差极限值； oW. 次级绕组W相对误差极限值，「详见公式（A3）、公式（A4）I。比值K
误差Krl，应满足公式（4）要求。
45初级工作电流误差
初级电流最大量程不得小于20mA，其误差不超过士5%。
46匝比误差 461测量盘（W）线性度
测量盘非线性误差|AWl≤w,+%Cwn；（W为K对应W，绕组匝数）
100
100
2 JJF1444—2014
462初级I盘1示值1000匝与次级1000匝的比较差值不超过士02C%。 47整体核验
在1mA电流下，Wx、W。均为1000匝时整体核验误差不超过士2C%。
5 校准条件 51 校准用计量标准器 511过渡电阻器
准确度：002级以上过渡电阻器10×（10、1、01）2各1只；端钮式、步进盘式均可，但每个元件必须是四端钮接线，
512标准电阻
准确度：001级以上标准电阻1k2、1002各一只，102两只；温度系数：一次温度系数α≤5×10-6/℃。
513恒温槽
温度变化不超过01℃/30min。 514直流数字电压表
准确度：01级以上；范围：（0～20）V；分辨力：不大于1uV。
52校准参比条件
环境温度：（20士2）℃；相对湿度：（2575）%；电源电压：（220士10）V；电源频率：（50士1）Hz。
6 校准项目和校准方法
61 校准项目
具体校准项目见表1。
表1 校准项目
序号 1 2 安匝平衡表分度值CAr及检流计分度值Cv
校准项目
外观与测量功能检查
磁势平衡误差△Arw及电势平衡误差△和比值相对误差K.rel
3 4 初级电流误差
盘内比较盘间过渡
1
测量盘线性度
5
2
初级I盘1示值1000匝与次级1000匝的比较整体核验
6
注：测量盘线性度可3年校准一次。
