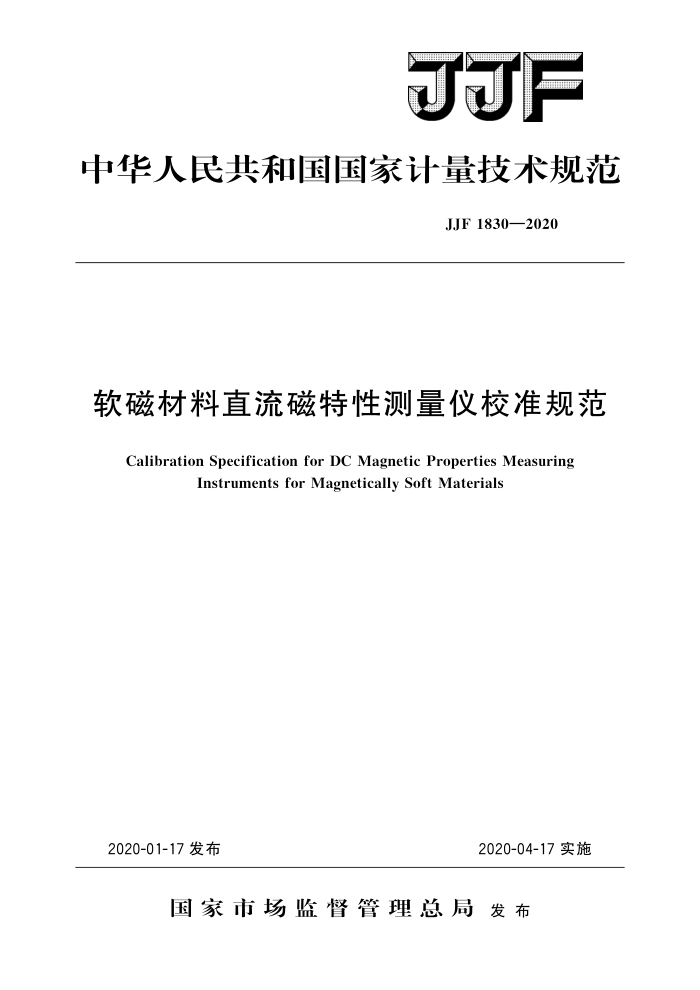

JF
中华人民共和国国家计量技术规范
JJF1830—2020
软磁材料直流磁特性测量仪校准规范
Calibration Specification for DC Magnetic Properties Measuring
Instruments for Magnetically Soft Materials
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1830—2020
软磁材料直流磁特性
测量仪校准规范
JJF 1830—2020
Calibration Specification for DC Magnetic
Properties Measuring Instruments for
Magnetically Soft Materials
归口单位：全国电磁计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：浙江省计量科学研究院
湖南省计量检测研究院
宁波市计量测试研究院上海市计量测试技术研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1830—2020
本规范主要起草人：
龚文杰 中国计量科学研究院贺建 中国计量科学研究院
参加起草人：
林安利 中国计量科学研究院虞志书 浙江省计量科学研究院徐昱 湖南省计量检测研究院王一民 宁波市计量测试研究院王 三炜 上海市计量测试技术研究院 JJF1830—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (8) (8) (9) (16) (19)
范围· 2 引用文件· 3术语和计量单位 3.1 磁导计磁场不均匀性 4 概述· 5计量特性· 5.1 初级电流I 5. 2 磁通Φ 5.3 探测线圈常数NS 5. 4 磁导计磁场不均匀性。 5. 5 磁特性参数. 6 校准条件 6.1环境条件 6.2 测量标准及其他设备 7校准项目和校准方法.. 7.1校准项目. 7.2校准方法 8 校准结果表达
复校时间间隔· 附录A初级电流、磁通、磁特性参数示值误差不确定度评定示例附录B 软磁材料直流磁特性测量仪校准原始记录格式附录 C 校准证书内页格式
9
- JJF1830—2020
引言
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范的基础性系列规范。
本规范参考了JJG317《磁通表试行检定规程》、JJG354《软磁材料标准样品试行检定规程》、JJG407《电工纯铁标准样品试行检定规程》、JJF1013《磁学计量常用名词术语及定义（试行）》、JJF1094《测量仪器特性评定》、JJF1587一2016《数字多用表校准规范》和GB/T13012一2008《软磁材料直流磁性能的测量方法》。
本规范为首次发布。
ⅡI JJF1830—2020
软磁材料直流磁特性测量仪校准规范
1范围
本规范适用于环形试样法或A类磁导计法（以下简称磁导计法）的软磁材料直流磁特性测量仪的校准。环形试样法磁场强度上限为10kA/m；磁导计法磁场强度范围为（1~200）kA/m。 2引用文件
本规范引用了下列文件： JJG317磁通表试行检定规程 JJG354 软磁材料标准样品试行检定规程 JJG407 电工纯铁标准样品试行检定规程 JJF1013 磁学计量常用名词术语及定义（试行） JJF1094 测量仪器特性评定 JJF1587—2016数字多用表校准规范 GB/T13012一2008软磁材料直流磁性能的测量方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1磁导计磁场不均匀性magneticfieldinhomogeneityofpermeameter
磁导计螺线管中心附近一定区域内磁场强度与中心处磁场强度相对偏差的绝对值。
4概述
软磁材料直流磁特性测量仪是采用环形试样法或磁导计法，测量软磁材料直流磁特性参数的专用仪器。对于环形试样法，通过测量初级电流得到磁场强度，主要适用于磁场强度10kA/m以下的测量。对于磁导计法，通过探测线圈或霍尔效应探头组成的磁场探测系统测量磁场强度，用于磁场强度在（1～200）kA/m范围内的测量。
环形试样法软磁材料直流磁特性测量仪的基本原理如图1所示。其磁化装置包括直流电源、电流测量装置和初级绕组。由初级绕组对试样进行磁化，通过电流测量装置测量初级电流，计算得到磁场强度，通过连接次级绕组的磁通计测量试样的磁通密度。进而得到饱和磁通密度、剩磁、矫顽力、起始磁导率和最大磁导率。
1 JJF1830—2020
E
试样
图1 （环形试样法）软磁材料直流磁特性测量仪原理 E一连续可调的直流电源；A一电流测量装置；S一转换开关；
N,一初级绕组；N.一次级绕组；F一磁通计
磁导计法软磁材料直流磁特性测量仪的基本原理如图2所示。其磁化装置包括直流电源、电流测量装置和磁导计。由磁导计对试样进行磁化，通过磁场强度探测线圈（H线圈）和磁通计测量磁场强度或通过磁强计测量磁场强度。通过连接次级的磁通密度探测线圈（B线圈）或磁极化强度探测线圈（J线圈）的磁通计，测量试样的磁通密度。
磁导计
1
E
试样
图2 （磁导计法）软磁材料直流磁特性测量仪原理
E一连续可调的直流电源；A一电流测量装置；S一转换开关；N1一初级绕组；
N.一磁通密度探测线圈（B线圈）或磁极化强度探测线圈（J线圈）；
N:一磁场强度探测线圈（H线圈）；F1、F.一磁通计
5计量特性
5.1初级电流I
环形试样法，初级电流范围：（0～10）A，最大允许误差：士0.3%。 5.2磁通Φ
测量范围：0.2mWb~20mWb。 最大允许误差：士0.5%。
5.3探测线圈常数NS
磁导计法，探测线圈常数的最大允许误差：士0.5%。
2 JJF1830—2020
5.4磁导计磁场不均匀性2
磁导计法，螺线管中心处士25mm，轴向磁场的不均匀性优于0.5%。
5.5磁特性参数
环形试样法的磁特性参数包括饱和磁通密度B。、剩磁Br、矫顽力H。、最大磁导率m、起始磁导率i。
磁导计法的磁特性参数为磁通密度B 被校仪器磁特性参数示值误差应满足公式（1）要求：
(1)
I-y≤U?+U
式中：
被校仪器测量标准样品磁特性参数的示值；
yo 标准样品的磁特性参数值； U————被校仪器测量磁特性参数的不确定度； U。—一标准样品磁特性参数的不确定度。 注：以上指标不适用于合格性判别，仅供参考。
6校准条件
6.1环境条件
环境温度：23℃士5℃。 相对湿度：≤70%。 供电电源：电压变化不超过电源额定电压的士10%，频率范围为50Hz士0.5Hz。 工作区无影响仪器正常工作的电磁干扰
6.2测量标准及其他设备
校准所用仪器应经过有效溯源。
6.2.1直流电流表
直流电流范围：0A～10A。 最大允许误差：士0.1%。 直流电流表也可由数字电压表和标准电阻组成
6.2.2伏秒发生器或标准互感
磁通范围：0.1mWb~10000mWb。 最大允许误差：士0.1%。
6.2.3磁强计
直流磁场强度范围：8kA/m～200kA/m。 最大允许误差：士0.1%。
6.2.4磁通计
磁通范围：0.2mWb~20mWb。 最大允许误差：士0.2%，漂移小于1μWb/min。
6.2.5标准样品
标准样品包括棒状标准样品、环形标准样品。
3
