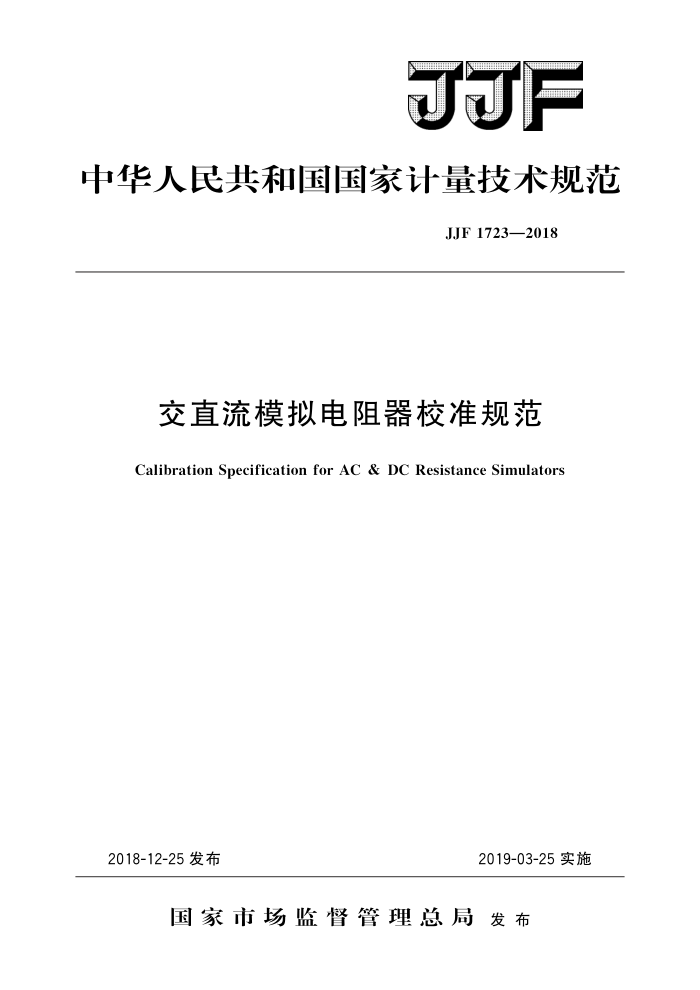

JJF
中华人民共和国国家计量技术规范
JJF1723—2018
交直流模拟电阻器校准规范
Calibration Specification for AC & DCResistance Simulators
2018-12-25发布
2019-03-25实施
国家市场监督管理总局发布 JJF1723—2018
交直流模拟电阻器
校准规范 Calibration Specification for AC& DCResistanceSimulators
JJF 1723—2018
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院
辽宁省计量科学研究院中国计量科学研究院
参加起草单位：长沙天恒测控技术有限公司
上海兰斯汀仪表研究所
本规范委托全国电磁计量技术委员会负责解释 JJF1723—2018
本规范主要起草人：
陈志明（浙江省计量科学研究院）梁国鼎（辽宁省计量科学研究院）王昊 （中国计量科学研究院）
参加起草人：
郑孟霞（浙江省计量科学研究院）周新华（长沙天恒测控技术有限公司）朱庆发（上海兰斯汀仪表研究所）李松杨（辽宁省计量科学研究院） JJF1723—2018
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (5) (6) (7) (9) (11)
范围 2 引用文件.. 3 概述
1
计量特性· 4.1模拟电阻· 4.2电流·· 5校准条件： 5.1环境条件.. 5.2测量标准及其他设备. 6 校准项目和校准方法. 6.1 校准项目： 6.2 校准方法· 7 校准结果表达 8 复校时间间隔附录A交直流模拟电阻器电阻测量不确定度评定示例附录B 校准原始记录格式附录 C 校准证书内页格式
4
- JJF1723—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范为首次发布。
Ⅱ JJF1723—2018
交直流模拟电阻器校准规范
1 范围
本规范适用于电流为（0.1A～1kA）的直流、工频交流有源模拟电阻器的校准。
2 引用文件
本规范引用了下列文件： JJG166直流电阻器 JJG982直流电阻箱 JJF1587 数字多用表校准规范 JJF1636 交流电阻箱校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
交直流模拟电阻器（以下简称“模拟电阻器”）是一种有源四端标准电阻器，常用于电阻测量仪器的检定或其他相关参数的测量。基于欧姆定律，根据输人测试电流I 产生与标准电阻R。对应的电压信号，实际为一个电流电压转换器，模拟电阻R与标准电阻R。满足如下关系：R=R。/K，其中K为电流（电压）转换装置的变比
模拟电阻器原理框图如图1（a）、（b）所示。模拟电阻器主要由电流（电压）转换装置和无源标准电阻器等构成，可分为电流型有源模拟电阻器和电压型有源模拟电阻器。
电流转换装置 I KI 电流端标准电阻器
电流端
标准电阻器电压端
电压端
KU
U
电压转换装置
（a）电流型有源模拟电阻器
（b）电压型有源模拟电阻器
图1模拟电阻器原理框图
4计量特性
4.1# 模拟电阻
测量范围：1u2~2002； JJF1723—2018
最大允许误差：士（0.2%～0.02%）。 4.2电流
测量范围：0.1A1000A；最大允许误差：±（0.2%～0.02%）。 注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件
环境温度：（20士3）℃；相对湿度：≤75%；供电电源：电压（220士22）V，频率（50士1）Hz；周围不存在影响测量的机械振动和电磁干扰。
5.2测量标准及其他设备 5.2.1校准装置的测量范围应覆盖被校模拟电阻器的示值范围，且具有足够的分辨力、 准确度和稳定性，以保证测量系统的扩展不确定度（k二2）不大于被校模拟电阻器最大允许误差绝对值的1/3。 5.2.2依据所采用的校准方法，选择以下满足校准要求的测量设备： 5.2.2.1直流（交流）电流源
电流源的输出电流应不低于被校模拟电阻器的输人测试电流，其短期稳定度（3min）一般应优于0.01%。 5.2.2.2直流电阻测量装置
直流电阻测量装置一般应比被校直流模拟电阻器高两个准确度等级。 5.2.2.3数字电压表、电流测量装置（标准电流表、标准电阻器、精密分流器、标准电流互感器）。
测量范围应覆盖被校模拟电阻器的示值范围，其测量不确定度一般应不超过被校模拟电阻器最大允许误差绝对值的1/5。
6天 校准项目和校准方法
6.1 校准项目
模拟电阻器校准项目见表1。
表1模拟电阻器校准项目
序号
校准项目模拟电阻电流
校准方法条款
6.2.3 6.2.4
2 6.2校准方法 6.2.1校准前准备 6.2.1.12 外观及通电检查 2 JJF1723—2018
目视或手动操作，检查被校模拟电阻器，应符合以下要求： a）外形结构完好，无影响正常工作的机械损伤； b）开关、旋钮等器件转动灵活、定位准确、接触可靠； c）通电后亮度均匀、字符显示清晰，无影响读数的缺陷。
6.2.1.2被校模拟电阻器和测量设备按使用说明书要求进行预热。 6.2.1.3模拟直流电阻时，在额定电流下对全检量程的10%阻值点，用数字电压表测量模拟电阻器电压端的交流电压分量及相应输出的直流电压，两者之比一般不大于1%。 6.2.1.4 模拟交流电阻时，在额定电流下对全检量程的10%阻值点，用数字电压表测量模拟电阻器电压端的直流电压分量及相应输出的交流电压，两者之比一般不大于1%。 6.2.2校准点的选取原则
校准点应覆盖所有量程并兼顾各量程之间的覆盖性及量程内的均匀性，同时应参考被校模拟电阻器使用说明书中对校准点的建议，并可根据实际情况或送校单位的要求选取校准点。具有交流及直流模拟电阻的模拟电阻器应分别进行校准 6.2.2.1 模拟电阻校准点
选取准确度最高量程（倍率组合）为基本量程，其他量程为非基本量程。基本量程，所有测量点全校；非基本量程，选取2～3个校准点，一般包括量程的10%和 100%点。 6.2.2.2电流校准点
各电流量程选取3～5个校准点，一般包括量程的20%、100%点 6.2.3模拟电阻 6.2.3.1直接测量法
对于直流模拟电阻器，按图2连接。在额定电流下用比被校模拟电阻器高两个准确度等级的精密直流电阻测量装置直接进行校准，直流电阻测量装置示值R，即为被校模拟电阻值的校准结果R。
直流电阻测量装置
C Pi iRnPC2
Réc
模拟电阻器
图2直接测量法模拟电阻校准示意图
模拟电阻器的电阻示值误差按式（1）计算：
(1) 3
△R=R-R
