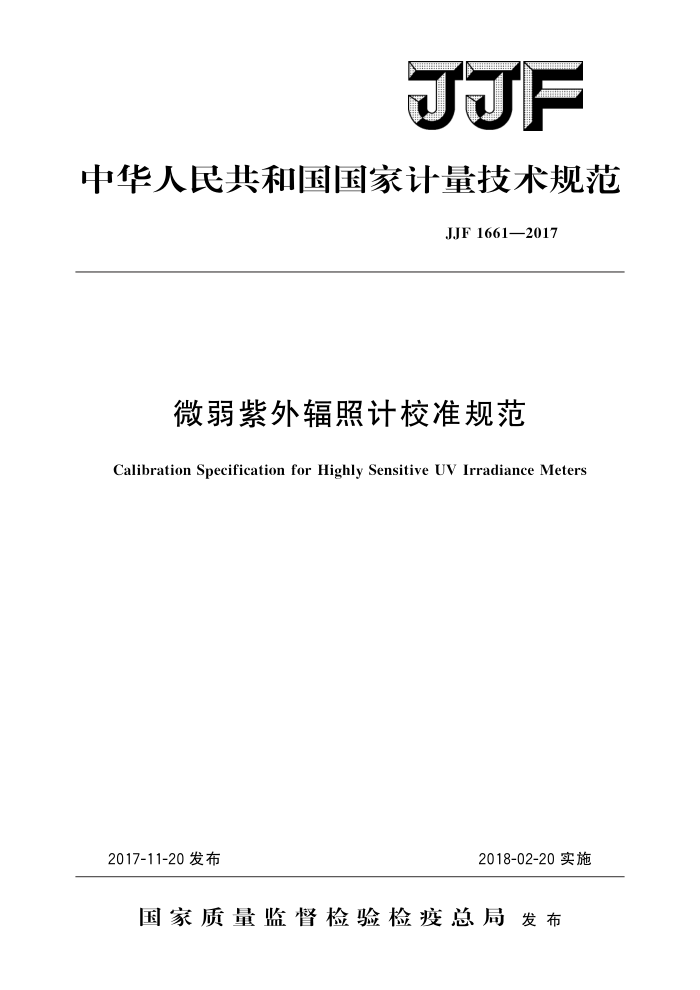

JJF
中华人民共和国国家计量技术规范
JJF 1661—2017
微弱紫外辐照计校准规范
Calibration Specification for Highly Sensitive UV Irradiance Meters
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1661—2017
微弱紫外辐照计校准规范
JJF 1661—2017
Calibration Specificationfor
Highly Sensitive UV Irradiance Meters
归口单位：全国光学计量技术委员会主要起草单位：北京师范大学参加起草单位：中国计量科学研究院
中国测试技术研究院
辽宁省计量科学研究院
北京市计量检测科学研究院
江苏省计量科学研究院
本规范委托全国光学计量技术委员会负责解释 JJF1661—2017
本规范主要起草人：
张保洲（北京师范大学）参加起草人：
代彩红（中国计量科学研究院）
苏昌林（中国测试技术研究院）艾明泽（辽宁省计量科学研究院）卢利根（北京师范大学）张卿贤（北京市计量检测科学研究院）张 长帆（江苏省计量科学研究院） JJF1661—2017
目 录
引言 1 范围. 2术语· 2.1辐照计 2.2紫外辐照计 2.3微弱紫外辐照计. 2. 4 光谱辐照度标准灯..· 3 概述· 4 计量特性 4. 1 光谱响应范围与带宽.· 4. 2 相对零值误差 4.3 相对示值误差 4. 4 余弦特性（斜人射特性）误差 4.5 长波响应误差 4. 6 线性误差： 4.7 换挡误差 4.8 疲劳误差 4. 9 示值重复性.
(IⅢI) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (6) (6) (7) (7) (7) (8) (8) (9) I
校准条件： 5.1环境条件. 5.2测量标准及其他设备
5
外观要求· 校准方法·
6 7
7.1外观检查 7. 2 相对零值误差 7.3 相对示值误差 7. 4 余弦特性（斜人射特性）误差· 7. 5 长波响应误差… 7. 6 线性误差： 7. 7 换挡误差· 7.8 疲劳误差· 7.9示值重复性
：
校准结果的表述· 复校时间间隔
8 9
附录A校准证书封面推荐格式 JJF1661—2017
(10) (13)
附录B 校准证书内页推荐格式附录C 测量不确定度评定示例
+.:
II JJF1661—2017
引言
JJF1001《通用计量术语及定义》、JJF1032《光学辐射计量名词术语及定义》、 JJF1059.1《测量不确定度评定与表示》和JJF1071《国家计量校准规范编写规则》共同构成支撑本规范制订的基础性系列规范。
本规范为首次发布。
Ⅲ JJF1661—2017
微弱紫外辐照计校准规范
1范围
本规范适用于微弱紫外辐照计的校准。用于测量微弱紫外辐照度的微弱紫外光谱辐照计，其相关计量性能的校准可参照本规范
2术语 2.1辐照计irradiancemeter
用来测量一定波长范围内辐射照度的仪器，通常由探头和读数单元两部分组成，两者用电缆连接，亦可通过无线通信系统连接。探头组件包含余弦校正器、滤光片和光电转换器；读数单元则主要包括信号处理和显示电路。 2.2紫外辐照计UV irradiancemeter
用来测量紫外波段（100nm～400nm）内某一波长区间辐射照度的辐照计。 由于通常紫外波段被分为UVA（315nm～400nm）、UVB（280nm315nm）和
UVC（100nm～280nm）三个波段，紫外辐照计的测量波段也常被限制对应其中的某一波段，并分别被称为UVA紫外辐照计、UVB紫外辐照计或UVC紫外辐照计。 2.3微弱紫外辐照计（highlysensitive）UVirradiancemeter
可测量微弱紫外辐射的紫外辐照计。在本规范中，只要紫外辐照计的测量范围包括
（10-3～10）uW/cm就视为微弱紫外辐照计。 2.4光谱辐照度标准灯standardlampforspectralirradiance
又称光谱辐射标准灯，是用于保存和传递光谱辐射照度单位量值的特制电光源，其发光体布置成一平面或直线，以便于计算发光体到照射面之间的距离。
3概述
微弱紫外辐照计可用于测量紫外辐射源或混合辐射源中的紫外辐射，在材料、光源、环境、卫生等领域都有广产泛的应用：无其是在卫生防护和文物保护领域对微弱紫外辐照计（或微弱紫外光谱辐照计）应用需求日益强烈。与普通紫外辐照计一样，微弱紫外辐照计的测量波段也常被限制在对应UVA（315nm～400nm）、UVB（280nm～ 315nm）和UVC（100nm～280nm）中的某一波段。
为了使微弱紫外辐照计光谱响应范围与这些特定的波长范围相符，通常选用一定的带通滤光片（组）进行匹配，同时为改善其方向特性要配置余弦校正器，因此微弱紫外辐照计的探头组件一般都包含余弦校正器、滤光片（组）和光电探测器（通常选用光电倍增管或内嵌放大器的光电池），如图1所示。
- JJF1661—2017
图1微弱紫外辐照计结探头结构示意图 C一余弦校正器；F一滤光片组；P一光电倍增管
4计量特性 4.1 光谱响应范围与带宽
微弱紫外辐照计的光谱响应分为UVA、UVB和254nm三种，具体参数见表1。
表1光谱响应范围与带宽要求
峰值波长入p
响应光谱范围
带宽△入 nm ~42 ~17 ≥15
波段
nm 315~400 280~315 200a～280
nm 365±5 297±2 254±2
UVA UVB 254 nm 由于波长短于200nm的紫外辐射在空气中基本不能传播，所以实用中UVC短波限常选为 200 nm。
4.2 相对零值误差
在没有接受到辐照时，微弱紫外辐照计的示值不应超过满量程的土1%。 4.3相对示值误差
在接受紫外辐射照射时，微弱紫外辐照计的示值与工作标准示值的偏差不超过工作标准示值的士10%。 4.4余弦特性（斜人射特性）误差
微弱紫外辐照计的余弦特性（斜入射特性）误差不超过10%。
4.5长波响应误差
在接受光谱辐照度标准灯（T.～3000K）照射时，微弱紫外辐照计的长波响应与总响应相比所占比例不超过表2所列指标。
