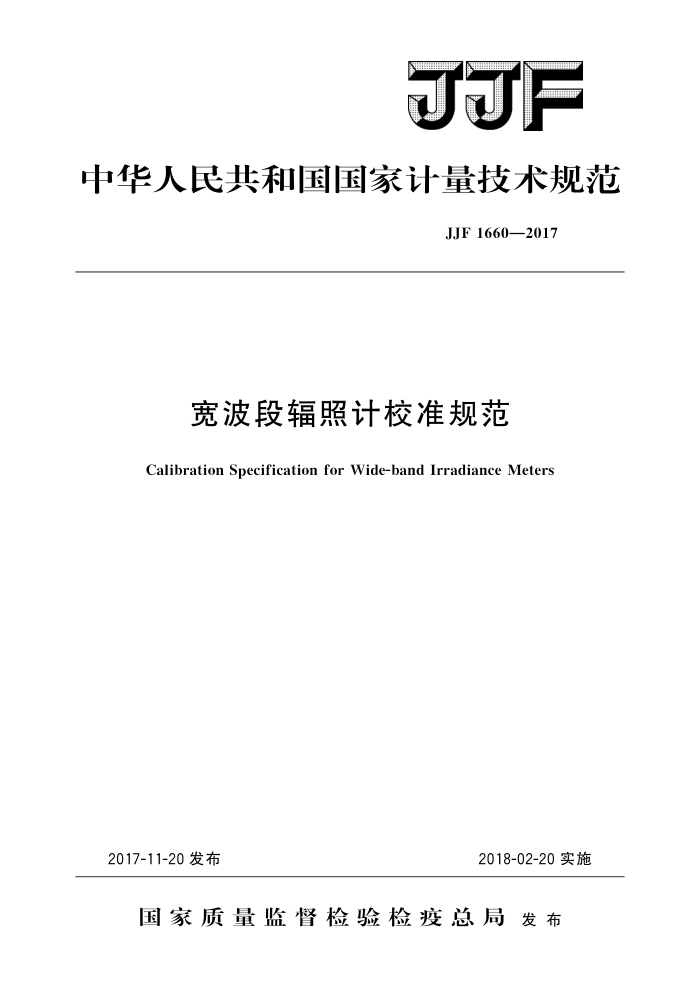

JJF
中华人民共和国国家计量技术规范
JJF 1660—2017
宽波段辐照计校准规范
Calibration Specification for Wide-band Irradiance Meters
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1660—2017
宽波段辐照计校准规范
JJF 1660—2017
Calibration Specificationfor
Wide-bandIrradinaceMeters
归口单位：全国光学计量技术委员会
主要起草单位：北京师范大学
参加起草单位：中国计量科学研究院
中国测试技术研究院辽宁省计量科学研究院北京市计量检测科学研究院江苏省计量科学研究院
本规范委托全国光学计量技术委员会负责解释 JJF1660—2017
本规范主要起草人：
张保洲（北京师范大学）参加起草人：
代彩红（中国计量科学研究院）
苏昌林（中国测试技术研究院）
艾明泽（辽宁省计量科学研究院）刘建 (北京师范大学) 张卿贤（北京市计量检测科学研究院）张 长帆 (江苏省计量科学研究院) JJF1660—2017
目 录
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) I
引言 1 范围· 2术语· 2.1辐照计 2.2带宽 2.3宽波段辐照计 2. 4 光谱辐照度标准灯
概述 4 计量特性 4. 1 光谱响应范围与带宽· 4. 2 相对零值误差· 4. 3 相对示值误差· 4. 4 余弦特性（斜人射特性）误差： 4. 5 带外响应误差 4. 6 线性误差 4. 7 换挡误差 4.8 示值重复性· 5 校准条件 5.1环境条件 5. 2 测量标准及其他设备
外观要求. 校准方法
6
7
7. 1 外观检查 7. 2 相对零值误差： 7. 3 相对示值误差 7. 4 余弦特性（斜人射特性）误差.· 7. 5 带外响应误差· 7. 6 线性误差 7. 7 换挡误差·· 7. 8 示值重复性· 8 校准结果
复校时间间隔，附录A原始记录推荐格式
9 JJF1660—2017
附录B 校准证书内页推荐格式附录 C 标准辐照度的计算附录D 测量不确定度评定示例
(9) (12) (14)
+ +
++:
II JJF1660—2017
引言
JJF1001《通用计量术语及定义》、JJF1032《光学辐射计量名词术语及定义》、 JJF1059.1《测量不确定评定与表示》和JJF1071《国家计量校准规范编写规则》共同构成支撑本规范制订的基础性系列规范
本规范为首次发布。
II JJF1660—2017
宽波段辐照计校准规范
1范围
本规范适用于宽波段辐照计的校准。
2术语 2.1辐照计irradiancemeter
用来测量一定波长范围内辐射照度的仪器，通常由探头和读数单元两部分组成，两者用电缆连接，亦可通过无线通信系统连接。探头组件包含余弦校正器、滤光片和光电池；读数单元则主要包括信号处理和显示电路。 2.2带宽bandwidth
仪器响应的光谱宽度。通常用两个光谱响应半峰值点的波长差来表征。
2.3宽波段辐照计wide-band irradiancemeter
测量波长范围较宽（带宽超过30nm）且位于（250～2500）nm范围内的辐照计。 2.4光谱辐照度标准灯standardlampforspectralirradiance
又称光谱辐射标准灯，是用于保存和传递光谱辐射照度单位量值的特制电光源，其发光体布置成一平面或直线，以便于计算发光体到照射面之间的距离。
3概述
表面上一点处的辐照度是人射到包含该点的面元上的辐射通量与该面元面积之比。 由于辐照度通常表现为一定波长范围内的辐照度，相应地定义中的辐射通量就是这个波长范围内的辐射通量。为测量特定波长范围内的辐照度，一种办法是用光谱辐射计测出该波长范围的光谱辐照度，然后通过积分求出辐照度：另一种办法就是用光谱响应范围与这个特定的范围一致的辐照计直接测量。后一种方法使用的辐照计，就是本规范校准的对象。
图1宽波段辐照计探测器结构示意图 C一余弦校正器；F一滤光片；D一光电探测器
为了使宽波段辐照计光谱响应范围与特定的波长范围相符，通常选用一定的带通滤
1 JJF1660—2017
光片（组）进行匹配，同时为改善其方向特性要配置余弦校正器，因此宽波段辐照计的探头组件一般都包含余弦校正器、滤光片和光电探测器，如图1所示。
宽波段辐照计在材料、光源、环境、卫生等领域应用非常广泛，常见的（日光）辐照计、蓝光辐照计、近红外辐照计、A波段紫外辐照计等均属于宽波段辐照计的范畴
4计量特性
宽波段辐照计主要计量特性包括：光谱响应范围与带宽、相对零值误差、相对示值误差、余弦特性（斜入射特性）误差、带外响应误差、线性误差、换挡误差和示值重复性。 4.1光谱响应范围与带宽
辐照计应在说明书中通过文字（或图表）明确仪器的光谱响应范围与带宽（或响应的半峰值波长）。 4.2相对零值误差
在没有接受到辐照时，辐照计的示值不超过满量程的士1%。 4.3相对示值误差
在接受光谱辐照度标准灯照射，辐照计的示值与光谱辐照度标准灯对应波段内的辐照度值的偏差不超过工作标准示值的士10%。 4.4余弦特性（斜人射特性）误差
辐照计的余弦特性（斜人射特性）误差小于6%。 4.5带外响应误差
在接受光谱辐照度标准灯（T。～3000K）照射时，辐照计的带外响应与总响应相比所占比例小于5%。 4.6线性误差
在任一量程，辐照计接受辐照量从1/10满量程到接近满量程范围内，其线性误差不超过士1%。 4.7换挡误差
辐照计的任意相邻两个量程的换挡误差不超过士1%。 4.8示值重复性
辐照计的示值重复性≤0.5%。 注：以上指标不是用于仪器的合格性判别，仅提供参考。
5校准条件 5.1环境条件
校准环境温度23℃士5℃；相对湿度<70%。 校准环境应备置遮光设施，防止其他光源对校准的干扰。
5.2测量标准及其他设备
用于辐照计校准的测量标准和设备包括：光轨（长度标识误差土0.3mm）、光谱辐照度标准灯（T。～3000K）及控电设备（稳压稳流电源、标准电阻、5位半数字多用 2
