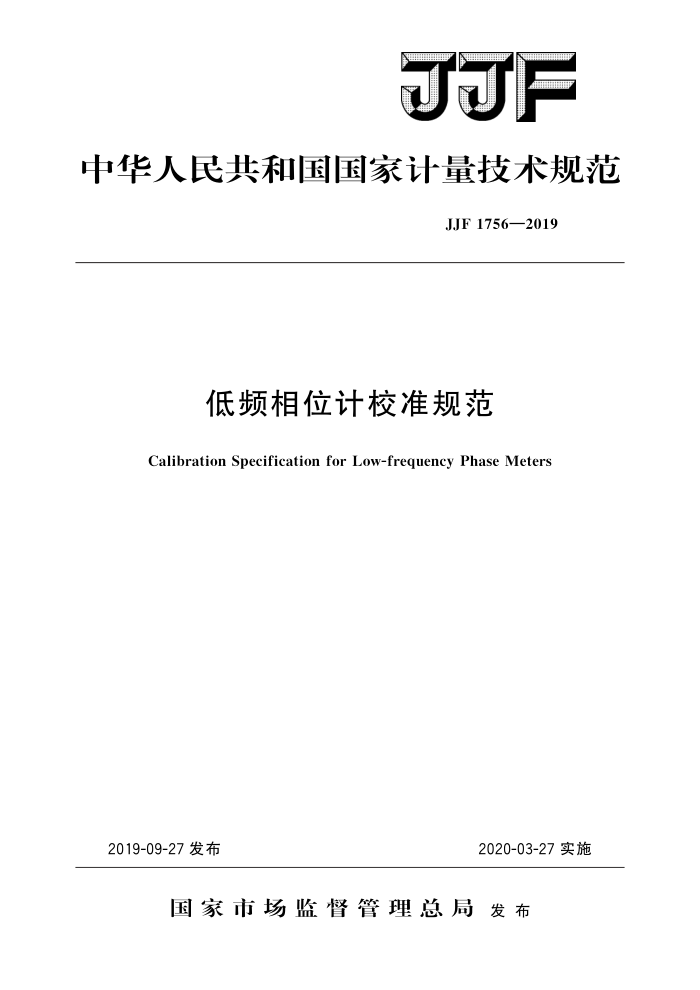

中华人民共和国国家计量技术规范
JJF1756—2019
低频相位计校准规范
Calibration Specification for Low-frequency Phase Meters
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJF1756—2019
低频相位计校准规范 Calibration Specification for Low-frequency
JJF 1756—2019 代替JJG381—1986
Phase Meters
归口单位：全国无线电计量技术委员会起草单位：工业和信息化部电子第五研究所
中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1756—2019
本规范主要起草人：
申祥平（工业和信息化部电子第五研究所）梁伟军（中国计量科学研究院）杨桥新（工业和信息化部电子第五研究所）
参加起草人：
海兴芳（中国计量科学研究院）王洪喜（工业和信息化部电子第五研究所） JJF1756—2019
目 录
引言
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (4) (5) (6) (9) (10)
范围· 2 概述·· 3计量特性·· 3.1相位测量 3.2幅相误差· 4校准条件 4.1环境条件.· 4.2测量标准及其他设备 5 校准项目和校准方法 5. 1 校准项目 5.2 校准方法· 6校准结果表达
1
复校时间间隔· 附录A 原始记录格式附录B校准证书内页格式附录 C 主要项目校准结果的不确定度评定示例
7
- JJF1756—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范是对JJG381一1986《BX-21型低频数字相位计检定规程》的修订。 与JJG381一1986相比，主要变化的内容有：
JJG381一1986仅适用于BX-21型低频数字相位计，本规范对于5Hz～1MHz
的低频相位计通用；
一相位最大允许误差由士（0.1°～0.3°），（10Hz～100kHz，100mV100V）
变更为±（0.02～0.1°），（5Hz～100kHz，100mV~100V）；
增加了不确定度的评定示例。 本规范历次版本发布情况为：
-JJG381—1986。
II JJF1756—2019
低频相位计校准规范
1范围
本规范适用于5Hz1MHz的低频相位计的校准。
2概述
目前广泛使用的低频相位计是直读式数字相位计，它由整形器、鉴相器和指示器构成。其工作原理是基于时间间隔测量法，通过相位-时间转换器，将有相位差的两个信号（分别称为参考信号和被测信号）转换成一定时间间隔的起始和停止脉冲，或用相位-频率转换器，将两信号相位差转换成频率，然后用电子计数器测量其时间间隔或频率，由时间间隔或频率得到相应的相位。
低频相位计主要用来测量两路同频率正弦信号的相位差。
3计量特性 3.1相位测量
相位范围：0°～360°；相位最大允许误差：±（0.02°～0.1°），（5Hz～100kHz，100mV~100V）；
±(0.1°~3)，（100kHz~1MHz，100mV~5V)。
3.2幅相误差
相位最大允许误差：士（0.02°～0.1°），（5Hz～100kHz，100mV～100V）；
±(0.1°~3°)(100kHz~1MHz，100mV~5V)。
4校准条件
4.1环境条件
a）环境温度：23℃士5℃； b）相对湿度：≤80%； c）电源要求：（220±11）V，（50士1）Hz； d）其他：周围无影响校准正常工作的机械振动和电磁干扰
4.2测量标准及其他设备 4.2.1标准相位发生器
相位范围：0°~360°；相位最大允许误差：±（0.007°～0.03°），（5Hz～100kHz，100mV～100V）；幅度最大允许误差：士2%（5Hz～100kHz，100mV100V）。
4.2.2函数信号发生器
频率范围：5Hz~1MHz;
1 JJF1756—2019
相位差范围：0°~360°；幅度范围：100mV～5V（有效值，输出阻抗：高阻），最大允许误差：士1%。
4.2.3精密相位计
相位范围：0°～360°；相位最大允许误差：士（0.03°～1°），（5Hz～1MHz，100mV～100V）。
4.2.4BNC同轴线
4根，同型号，材质相同，等长。 4.2.5BNC三通
2只。同型号。 注1：低频相位计通常有0°～360°和一180°～十180°两种相位显示方式，但是
一180°～0°相位显示和180°～360°相位显示两者之间仅仅只是相差360°，本规范相位范围都以0°～360°给出。
注2：以上技术指标不作合格性判别，仅提供参考。
5校准项目和校准方法
5.1 校准项目
校准项目见表1。
表1校准项目表项目名称
序号 1 2 3
条款 5. 2. 1 5. 2. 2 5.2.3
外观与工作正常性检查
相位测量幅相误差
5.2校准方法 5.2.1外观与工作正常性 5.2.1.1被校低频相位计应无影响电气性能的机械损伤，控制旋钮及按键应能正常工作，显示屏能正常显示。 5.2.1.2被校低频相位计通电后，应能正常工作，有自检功能的应能自检 5.2.1.3校准前，被校低频相位计及校准用设备应按说明书规定进行预热 5.2.1.4 如果被校低频相位计或精密相位计有自校零功能，对其进行零点校准。 5.2.2相位 5.2.2.17 标准相位发生器法
2 JJF1756—2019
参考输出
参考输入
标准相位发生器
被校低频相位计
信号输出
信号输入
图1相位测量校准和幅相误差校准示意图
a）按图1连接仪器； b）标准相位发生器输出电压设置为合适值（一般为100mV～100V），标准相位
发生器的输出频率设置为1kHz；
c）设置标准相位发生器相位Φ。（相位覆盖四个象限，步进一般选取30°或45°）； d）读取被校低频相位计相应的相位读数Φ，记于附录A表A.2； e）改变标准相位发生器相位Φ。，重复步骤d)； f）改变标准相位发生器的频率值，一般至少应选取高、中、低三点，重复步骤
c)～e），完成所有校准点的校准。 5.2.2.2 ：精密相位计法
参考输入
精密相位计
信号输入
BNC
CHA 三通
函数信号发生器
参考输入
被校低频相位计
信号输入
BNC 三通
CHB
图2相位测量校准和幅相误差校准示意图
a）按图2连接仪器； b）将函数信号发生器的输出信号波形设置为正弦波：输出电压设置为合适值（
般为100mV～5V），输出频率设置为1kHz；
c）函数信号发生器相位差按附录A表A.3中的校准点设置（相位覆盖四个象限，步进一般选取30°或45°），相位同步设置为内同步；
d）读取精密相位计相位读数Φ，作为标准值，记于附录A表A.3； e）读取被校低频相位计相应的相位读数Φ，作为示值，记于附录A表A.3； f）改变函数信号发生器的频率值，一般至少应选取高、中、低三点，重复步骤
c）～e），完成所有校准点的校准。 5.2.3幅相误差 5.2.3.1标准相位发生器法
a）按图1连接仪器； b）设置标准相位发生器输出相位Φ，为30，输出频率为1kHz；
3
