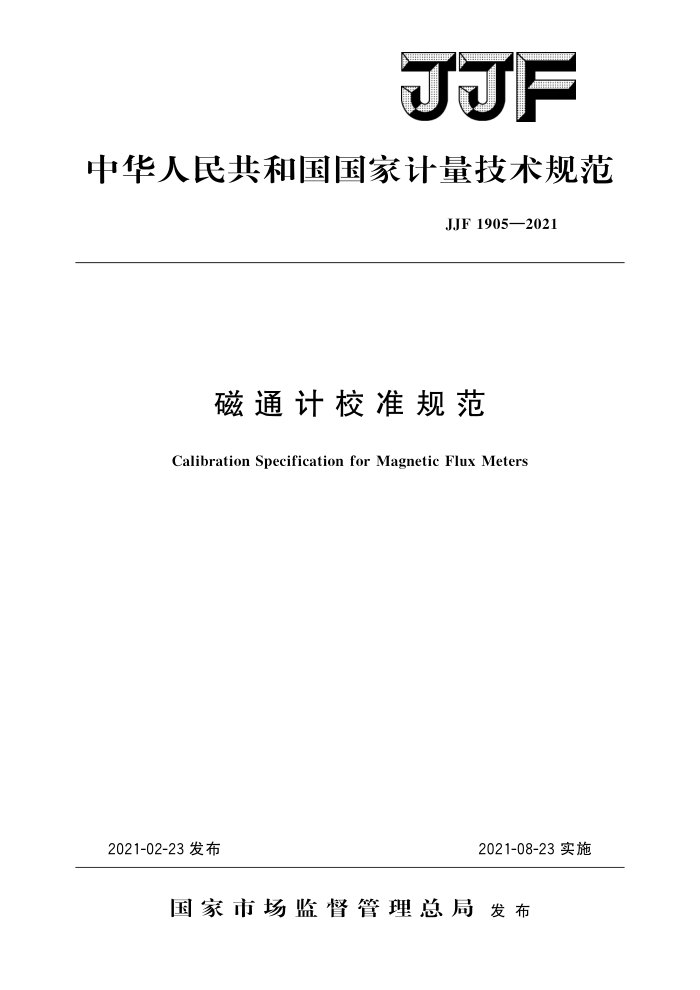

中华人民共和国国家计量技术规范
JJF1905—2021
磁通计校准规范
Calibration Specification for Magnetic Flux Meters
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF1905—2021
磁通计校准规范 Calibration Specification for
JJF 1905—2021 代替JJG317—1983
Magnetic FluxMeters
归口单位：全国电磁计量技术委员会主要起草单位：中国测试技术研究院
中国计量科学研究院
参加起草单位：湖南省计量检测研究院
浙江省计量科学研究院长沙天恒测控技术有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1905—2021
本规范主要起草人：
余晓曦（中国测试技术研究院）张伟 （中国计量科学研究院）
参加起草人：
肖鹏 (中国测试技术研究院) 李龙 (中国测试技术研究院) 徐昱（湖南省计量检测研究院）虞志书 （浙江省计量科学研究院）周新华 （长沙天恒测控技术有限公司） JJF1905—2021
目 录
引言 1 范围 2
引用文件 3 概述
...
4 计量特性 4.1零点漂移 4.2磁通量示值误差 5校准条件 5.1环境条件 5.2 测量标准及其他设备 6校准项目和校准方法 6.1校准项目 6.2校准方法
+ +
校准结果的表达复校时间间隔
7
8
附录A示值误差校准的测量不确定度评定示例附录 B 校准原始记录格式附录 C 校准证书内页格式附录D 外回路电阻对测量结果影响的修正方法
8
【13) (15) 17 JJF1905—2021
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范代替JJG317一1983《磁通表试行检定规程》，与JJG317一1983相比，主要技术变化如下：
增加了引用文件；一计量特性增加了零点漂移；
一校准方法增加了伏秒法；本规范历次版本发布情况为：
-
JJG317—1983。
II JJF1905—2021
磁通计校准规范
1范围
本规范适用于测量范围为0.1mWb～10Wb，最大允许误差为士（0.1%～5.0%）的磁通计的校准。 2引用文件
本规范引用了下列文件： F1013磁学计量常用名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
磁通计用于磁通量的测量，按显示方式分为指针式和数字式，其中数字式分为数字积分式和模拟积分式。
磁通计的测量线圈中所链合的磁通发生变化时，测量线圈两端将产生感应电动势磁通计通过对该感应电动势进行积分测得磁通量。
4计量特性 4.1零点漂移
在磁通计线圈输入端短路的条件下，60s内磁通量示值的最大绝对值。 4.2磁通量示值误差
磁通计的磁通量示值误差不超过其标称的最大充许误差：最大充许误差范围一般为
±(0.1%~5.0%)。
注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件
环境条件及要求如下： a）环境温度：（20士5）℃； b）相对湿度：≤80%； c）供电电源：（220士22)V，（50士1)Hz； d）无明显影响校准的振动、冲击以及其他电磁干扰。
5.2测量标准及其他设备 5.2.1各校准方法使用的测量标准及其他设备
各校准方法使用的测量标准及其他设备见表1。
1 JJF1905—2021
表1各校准方法使用的测量标准及其他设备
校准方法伏秒法
测量标准及其他设备
伏秒发生器互感线圈直流恒流电源直流电流表测量线圈恒定磁场装置
互感法
线圈法
校准所用仪器设备应经过计量技术机构检定（或校准），并在有效期内。 5.2.2伏秒发生器
伏秒发生器用于输出具有精确幅度和宽度的单脉冲方波信号。 a）磁通量输出范围：可覆盖被校磁通计的测量范围； b）最大允许误差：见表2。
5.2.3互感线圈
a）互感值：与通过互感线圈的电流的乘积可覆盖被校磁通计的测量范围； b）不确定度：见表2。
5.2.4直流电流表
a）测量范围：可测量通过互感线圈的最大电流； b）最大允许误差：见表2
5.2.5直流恒流电源
电流稳定度（5min）：≤0.01%。
5.2.6测量线圈
a）匝面积：与恒定磁场装置输出磁场的磁感应强度的乘积可覆盖被校磁通计的测量范围；
b）不确定度：见表2； c）外径：不超过恒定磁场装置均匀区直径的2/3； d）高度：不超过恒定磁场装置均匀区长度的2/3。
5.2.7恒定磁场装置
恒定磁场装置一般为电磁铁或磁场线圈。 a）输出范围：输出磁场的磁感应强度与磁场线圈匝面积的乘积可覆盖被校磁通计
的测量范围；
b）最大允许误差：见表2。
2 JJF1905—2021
表2校准不同等级磁通计的设备要求
互感线圈不确定度 (k=2) ≤0.02% ≤0.05% ≤0.1% ≤0.2%
测量线圈不确定度 (k=2)
伏秒发生器
直流电流表最大允许误差
被校磁通计最大允许误差 最大允许误差
恒定磁场装置最大允许误差
±0.1% ±0.2% ±0.5%
±0.02% ±0.05% ±0.1% ±0.2%
±0.02% ±0.05% ±0.1% ±0.2%
≤0.2%
±0.2%
±1.0%及以下
6 校准项目和校准方法 6.1 校准项目
校准项目见表3。
表3校准项目一览表校准项目零点漂移
序号 1 2
校准方法条款
6.2.2 6.2.3
磁通量示值误差
6.2校准方法 6.2.1外观及工作正常性检查
检查被校磁通计的外观及附件。被校磁通计的外观应完好，无影响工作的机械损伤；不缺少影响正常工作的附件。
通电前，检查被校磁通计各操作部件是否灵活；通电后，检查被校磁通计的显示部分应能正常显示。各种标志应齐全完整。
在进行校准前，校准装置和被校磁通计应当按说明书的要求进行预热。 6.2.2零点漂移
a）将被校磁通计的线圈输人端用短路片或短跳线进行短接； b）选择被校磁通计的最小量程； c）将被校磁通计按说明书的要求进行示值调零； d）观察磁通计示值，记录60s内示值的最大绝对值为零点漂移值。
6.2.3磁通量示值误差
校准示值误差时，根据被校磁通计标称的最大允许误差选择采用伏秒法、互感法或线圈法。伏秒法和互感法适用于最大允许误差为士0.1%及以下的磁通计的校准，线圈法适用于最大允许误差为士1.0%及以下的磁通计的校准。
应对被校磁通计的每个量程进行示值误差校准，每个量程的校准点一般选择该量程的90%、50%和10%，也可根据客户要求增加或减少校准点。一般只对磁通计的正向示值进行校准，也可根据客户要求对磁通计的负向示值进行校准。
3
