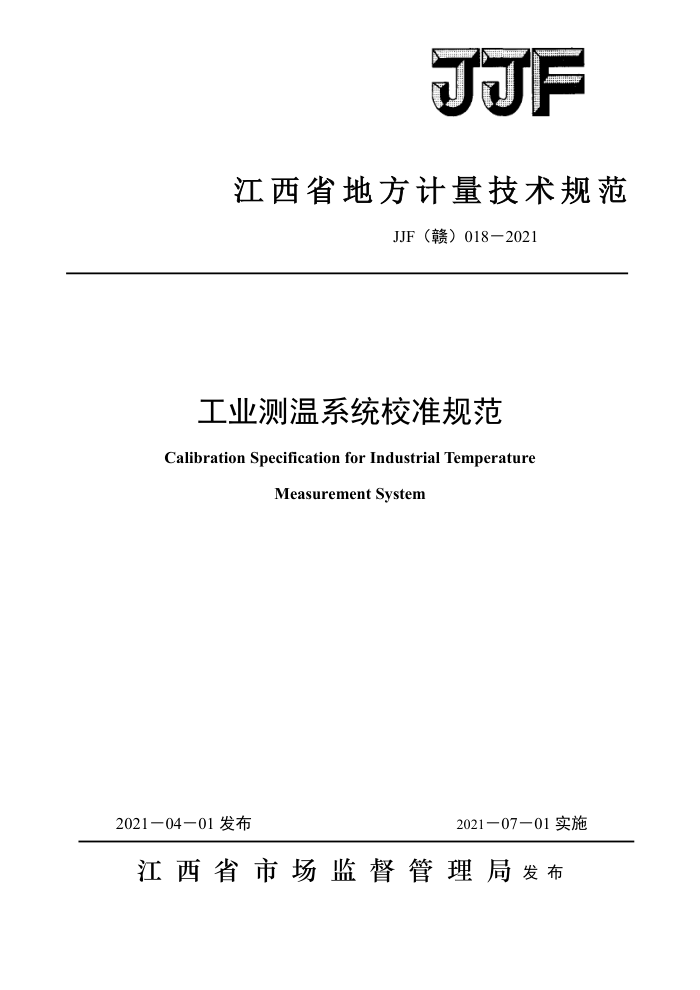

JJF
江西省地方计量技术规范
JJF（赣）018－2021
工业测温系统校准规范 Calibration Specification for Industrial Temperature
MeasurementSystem
2021－04—01发布
2021－07—01实施
江西省市场监督管理局发布 JJF（赣）018—2021
工业测温系统校准规范 Calibration Specification for Industrial Temperature Measurement System
JJF（赣）018—2021
本规范经江西省市场监督管理局于2021年4月1日批准，并自2021年7 月1日起施行。
归口单位：江西省市场监督管理局
主要起草单位：江西省计量测试研究院
参加起草单位：南昌大学
本规范委托江西省计量测试研究院负责解释 JJF（赣）018—2021
本规范主要起草人：
李丹丹 （江西省计量测试研究院）陶 进 （江西省计量测试研究院）何 英 （江西省计量测试研究院）
参加起草人：
周 俊 （江西省计量测试研究院）洪 玲 （江西省计量测试研究院）李 扬 （江西省计量测试研究院）张 莹 (南昌大学) JJF（赣）018—2021
目录
引言.
(I) (1) (1) (1) (1) (2) (3) (4) (4) (5) (6) (7)
范围. 2 引用文件.. 3 概述. 4 计量特性. 5 校准条件. 6 校准项目和校准方法 7 校准结果表达 8 复校时间间隔. 附录A 校准记录参考格式. 附录 B 校准证书内页参考格式，附录 C 示值误差测量不确定度评定示例，
1 JJF（赣）018—2021
引言
本规范是以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1007-2007《温度计量名词术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行编写的。
本规范为首次发布。
I JJF（赣）018-2021
工业测温系统校准规范
1范围
本规范适用于温度范围为(-90600)℃的工业测温系统（以下简称测温系统）的校准。
2 引用文件
本规范引用了下列文件： JF1030-2010 ）恒温槽技术性能测试规范 JJF1257-2010干体式温度校准器校准方法 JJF1379-2012热敏电阻测温仪校准规范 JF1664-2017温度显示仪校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范。
3概述
工业测温系统被广泛应用在工业生产过程中的温度测量，它主要由测温传感器（含热电阻、热敏电阻、热电偶等）和显示终端两部分组成。工作原理是利用温度传感器的输出电阻值或输出热电势值随温度变化而发生变化的特性，经相应电路（包括运算放大器、微处理器等）处理后，在温度二次仪表或电脑等终端显示出相应温度。
4计量特性 4.1示值误差
分辨力为0.1℃时：测温系统的示值误差不超过0.5℃ 分辨力为1℃时：测温系统的示值误差不超过2℃
4.2稳定性
温度稳定性：分辨力0.1℃：不大于0.2℃/10min
分辨力1℃：不大于1℃/10min
注：1.对计量特性另有要求的温度测温系统，按有关技术文件规定的要求进行校准。
2.以上两项指标要求不用于合格性判断，仅供参考。 JJF（赣）018—2021
5 校准条件 5.1环境条件 5.1.1 环境温度：（15～35）℃； 5.1.2 相对湿度：不大于85%； 5.1.3 3当电测设备对环境条件另有要求时，应满足其规定要求。
注：如不能满足上述条件应考虑由此引入的不确定度。 5.2供电电源
供电电源应符合被校测温系统、测温标准及配套设备的正常工作要求。 5.3测量标准及其他设备
可选用表1所列的测量标准及其他设备组成测温系统校准用计量标准装置，计量标准装置引入的扩展不确定度（k=2）应不超过被校测温系统最大允许误差绝对值的1/3。
表1测量标准及其他设备
序号 仪器设备名称
技术要求二等及以上
用途
备注
标准铂电阻温度计
测量标准与标准铂电阻温度计配 确度等级不
1
标准器（也可以使用准低于表中技术要求的其他标准器）
电测设备
0.005级及以上
2
套使用
测量标准
测量范围：（-60～300）℃
标准水银温度计
3
温度范围：（-30300）℃ 工作区域最大温差：0.04℃ 温度波动性：0.03℃/10min 温度范围：（-90～700）℃ 温度波动度：±0.03℃/10min 孔间温差：0.06℃
其他设备（根据不同的校
恒温槽
4
提供恒定 准温度范围，
可选择与其相对应满足该技术要求的恒温设备）
温度源
干体式温度校准器
5
