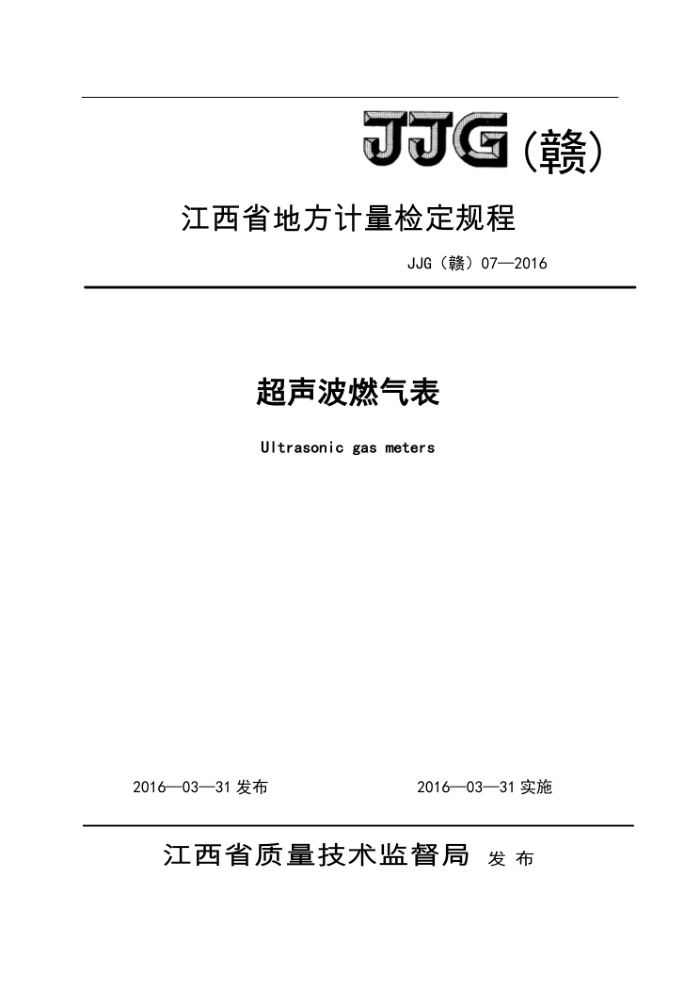

JJG (赣)
江西省地方计量检定规程
JJG（赣）07—2016
超声波燃气表 Ultrasonic gas meters
2016—03—31发布
2016—03—31实施
江西省质量技术监督局 发布 JJG（赣）072016
超声波燃气表检定规程 Ultrasonic gas meters
JJG (韩）07-2016
归口单位：江西省质量技术监誉局
主要起草单位：江西省计量测试研究院参加起草单位：浙江威星智能仪表股份有限公司
南昌市燃气有限公司南昌中油燃气有限公司
本规程技术条文由江西省计量测试研究院负责解释
2 JJG（赣）07—2016
本规程主要起草人：
汤志彪（江西省计量测试研究院）
钱永安（江西省计量测试研究院）
夏宁 (江西省计量测试研究院)
参加起草人：
罗文兴 (南昌市燃气有限公司) 龚寰平（江西省计量测试研究院）
黄晓才（江西省计量测试研究院）
胡海保（浙江威星智能仪表股份有限公司）
席凯（南昌中油燃气有限公司）
朱敏（江西省计量测试研究院）
3 JJG（赣）07—2016
目录
范围 2引用文献 3 术语和计量单位
3.1 术语 3.2 计量单位概述 4.1 原理 4.2 结构. 4.3 用途
A
.3
5 计量性能要求
5.1 总则. 5.2 密封性， 5.3 压力损失 5.4 准确度等级和最大允许误差
3
6 通用技术要求
6.1 铭牌和标记 6.2 外观 6.3 流量范围 6.4 指示装置 6.5 附加装置. 6.6 安全性能 6.7 防逆转功能计量器具控制. 7.1 检定条件. 7.2 检定项目， 7.3 检定方法 7.4 检定结果的处理
.4
...6
1
..6
.8
T JJG（赣）07—2016
7.5检定周期. 附录A燃气表附加装置的功能检测附录B检定证书/检定结果通知书内页信息格式
..11 ..13 ....14
....................
II JJG（赣）07—2016
超声波燃气表检定规程
1范围
本规程适用于以时差法为测量原理的超声波燃气表最大工作压力在50kPa以内（以下简称燃气表)的首次检定、后续检定和使用中检查。 25 引用文献
本规程引用了下列文件： JJF1001-2011 通用计量术语及定义 JJF1002-2010 国家计量检定规程编写规则 JJG577-2012 膜式燃气表 JJG1030-2007 超声流量计 CJ/T 477-2015 5超声波燃气表 EN14236:2007家用超声波燃气表（Ultrasonicdomesticgasmeters）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡不注明日期的引
用文件，其最新版本（包括所有修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1超声波燃气表（ultrasonicgasmeter）
采用超声波技术设计用来测量、记录并且显示通过的燃气体积的燃气表。
3.1.2工作电源欠压值（minimumoperatingvoltage）
保证燃气表及附加装置正常工作所设定的最低电源电压值。
3.1.3标准状态流量(thestandardstateflow)
又称标况流量，是指压力为101325Pa，温度为20℃状态下的体积流量。
3.1.4工作状态流量(theworkingstateflow）
又称工况流量，是指在当前工作压力和温度状态下的体积流量。
3.1.5光学端口(optical port)
采用如红外线发射和接收的串行数据端口。
3.1.6工作模式（operatingmode）
获得燃气体积量的测量方法，分为标准模式和测试模式，
3.2计量单位
1 JJG（赣）07—2016
根据式（1）的两个公式得出流体流速及声波的传播速度的表达式：
L 2cos
(2)
Vm
(3)
Cf
n
将测得的多个声道的流体流速利用数学的函数关系联合起来，可得到管道平均流速的估计值√，乘以过流面积A，即可得到体积流量9，如下式：
(4)
q= A
其中：
V= f(vi.., k)
(5)
式中：
K一声道数量。 注：即便是给出了路径的数目，但f(v,…，Vk）的精确形式也会因声道排列情况以及数值计算方法的
不同而不同。 4.2结构
超声波燃气表主要由表体、声道、超声换能器及其安装部件、显示装置、信号处理单元等主要部件组成，也可以带有控制阀门等其它附加装置。 4.3用途
燃气表主要用于计量燃气的累积体积流量。 5计量性能要求 5.1总则
燃气表工作模式应具有标准模式（正常采样）和测试模式（快速采样），不同采样模式不应该影响燃气表的计量性能，标准模式和测试模式之间的平均误差不应超过0.3%（q≤≤qmx）和0.6%（qmin≤qq）。
燃气表应通过物理或光学接口与检测装置连接，测试开始和结束同步。 应由检定装置产生启动测试信号。燃气表测试模式下的响应（体积读数）应
与采样时间同步，燃气表应延迟其测试的响应直到其接收到开始命令的下一个采样周期。
3
