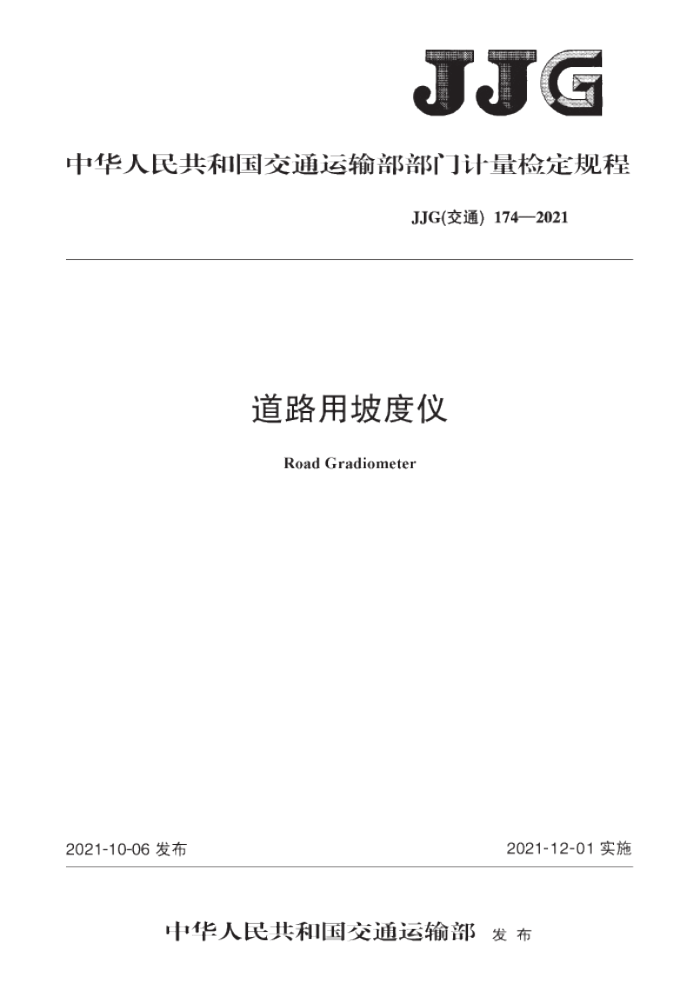

JJG(交通）174—2021
道路用坡度仪
Road Gradiometer
2021-10-06发布
2021-12-01实施
中华人民共和国交通运输部发布 JJG（交通）174—2021
道路用坡度仪检定规程
JJG（交通）174—2021
Verification Regulation of Road Gradiometer
归口单位：全国公路专用计量器具计量技术委员会主要起草单位：中路高科交通检测检验认证有限公司参加起草单位：交通运输部公路科学研究所
北京中天恒宇科技有限公司北京市道路工程质量监督站江西省交通工程质量监督站试验检测中心陕西交建公路工程试验检测有限公司天津市交通科学研究院广东省公路工程质量监测中心
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）174—2021
本规程主要起草人：
毛利建（中路高科交通检测检验认证有限公司）
薄占顺（中路高科交通检测检验认证有限公司）参加起草人：
王建勇（北京中天恒宇科技有限公司）郭盛（交通运输部公路科学研究所）许士丽（交通运输部公路科学研究所）王恩营（北京市道路工程质量监督站）
朱木锋（江西省交通工程质量监督站试验检测中心）
隋利建（中路高科交通检测检验认证有限公司）
孙攀（中路高科交通检测检验认证有限公司）路文琴（中路高科交通检测检验认证有限公司）李海燕（中路高科交通检测检验认证有限公司）
屈战辉（陕西交建公路工程试验检测有限公司）峻二勇（天津市交通科学研究院）
刘凌斌（广东省公路工程质量监测中心）朱静（交通运输部公路科学研究所） JJG（交通）174—2021
目 录
引言 1 范围 2 引用文件
概述 4 计量性能要求 5通用技术要求·· 6计量器具控制· 附录A道路用坡度仪检定记录表格式附录B道路用坡度仪检定证书内页格式附录C道路用坡度仪检定结果通知书内页格式
3
..
10
1 JJG（交通）174—2021
引言 言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。 JJG（交通）174—2021
道路用坡度仪检定规程
1范围
本规程适用于道路用坡度仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJF1119电子水平尺校准规范凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新的版本（包括所有的修改单）适用于本规程。 3 概述
道路用坡度仪（以下简称“坡度仪”）用于检测路基边坡、路基路面横坡。 坡度仪由电子水平尺和坡度检测尺（以下简称“检测尺”）两部分组成，结构示意图见
图1。其中，电子水平尺主要由测定面、测量传感器、数显区及控制区组成，见图2。检测尺主要由尺面、尺脚及尺座组成，见图3。
图1 坡度仪整体结构示意图
说明：一电子水平尺；
坡度检测尺。
2
3
00
V 图2电子水平尺示意图
说明：
测定面： 2- 一测量传感器；数显区；
1
控制区。
+-
2
C
图3检测尺示意图
说明：
尺座； 2-——尺脚；
3— - 尺面。
1 JJG（交通）174—2021
将检测尺稳定放置于待测对象上，再将电子水平尺的测定面与检测尺的尺面紧密接触，通过调节控制电子水平尺来测定坡面坡度。通过控制区按键操作，使测量传感器进行测定，数显区显示的结果即为测定对象的坡度，其工作流程图见图4。
采集数据 输出数据
坡度检测尺
测定面
数显区
测量传感器
控制区
待测对象
图4坡度仪工作流程图
4计量性能要求 4.1电子水平尺
电子水平尺计量性能要求如下： a）工作面的表面粗糙度：≤1.6μm； b）工作面的平面度：≤工作面长度的0.02%； c）测量范围：0°~90°； d）测量分辨力：≤0.05°。
4.2检测尺
检测尺计量性能要求如下： a）平面度公差：≤0.8mm； b）竖向挠度：≤0.5mm； c）横向顺直度：≤5mm； d）尺脚与尺面角度：90°±0.2°； e）尺脚与尺座角度：90°±0.2°。
4.3坡度仪测量重复性
坡度仪测量重复性：≤0.2°。
4.4坡度仪测量误差
坡度仪测量误差：±0.1°。 5通用技术要求 5.1外观
坡度仪各部分的外观应光洁、无缺损、无锈蚀、无缝隙。 5.2铭牌
在坡度仪的明显位置应固定有清晰的铭牌，内容应包括：仪器名称、厂家、型号及出厂
编号等。 5.3操作适应性 5.3.1电子水平尺的结果显示应有度数法。 2 JJG（交通）174—2021
5.3.27 检测尺应采用不能产生锈蚀、成型后不能变形的材料制作，并能稳固安放电子水平尺。 5.3.3 检测尺的尺面长度为1m~3m可调，实现方式宜为折叠、伸缩或拼接，尺脚的长度应不小于0.2m且两个尺脚长度相同，尺座宜为圆形，底部应具有防滑性能。 6计量器具控制 6.1检定条件 6.1.1检定环境条件
检定过程环境条件要求如下： a)环境温度：23℃±5℃； b)环境湿度：≤75%RH。
6.1.2检定器具
检定器具要求如下： a）精密水准仪：准确度等级优于DSZ05级； b)平尺≥I级,塞尺≥Ⅱ级； c)表面粗糙度比较样块； d)温度湿度计：温度量程-10℃~+60℃，分辨力≤0.5℃；湿度量程0%RH~100%RH，分辨力≤1%RH； e)磁码:200 g±1 g; f)千分表：分辨力：0.001mm,量程3mm; g）钢直尺：量程500mm,分度值1mm； h）测角仪：分辨力≤0.1°； i）辅助试验组块：底面为直角三角形的三棱柱，坡面长度为1000mm±10mm，坡面宽
度为150mm±5mm，示意图见图5。试验组块所用材料的膨胀系数≤7.2×10-5/℃，坡面平面度公差≤0.8mm。试验组块至少有四组.要求坡度值包含0°~2°、2°~30°、30°~ 60°60°~90°四个区间。
图5坡度标准试验组块示意图
α---坡面的坡度；
-坡面的宽度
坡面的长度；
6.2检定项目
坡度仪检定项目见表1.检定记录表格式见附录A。
3
