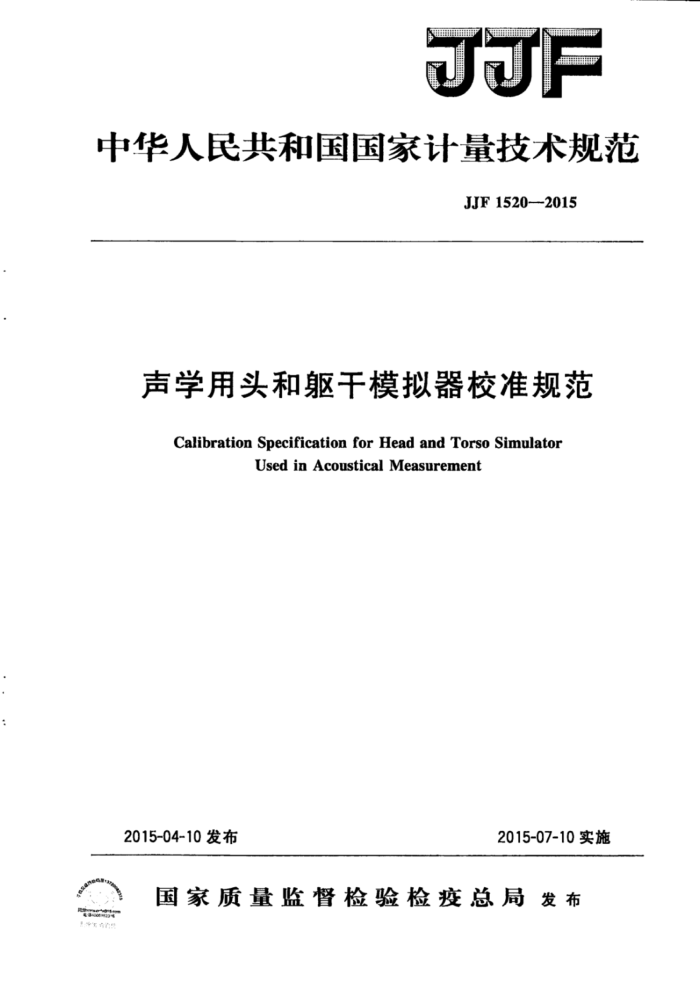

JJF
中华人民共和国国家计量技术规范
JJF15202015
声学用头和躯干模拟器校准规范
Calibration Specification for Head and Torso Simulator
Used in AcousticalMeasurement
2015-04-10发布
2015-07-10实施
国家质量监督检验检疫总局发布 中华人民共和 国国家计量技术规范
声学用头和躯干模拟器校准规范
JJF15202015
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www,spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本。 880×12301/16 印张1.5 字数27千字 2015年7月第一版 2015年7月第一次印刷
*
书号：155026·J-3031 定价： 24.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JJF1520—2015
声学用头和躯干模拟器校准规范 Calibration Specification for Head and Torso
JJF1520—2015
Simulator Used in Acoustical Measurement
归口单位：全国声学计量技术委员会起草单位：中国计量科学研究院
无锡吉兴汽车声学部件科技有限公司工业和信息化部电信研究院北京市产品质量监督检验院
本规范委托全国声学计量技术委员会负责解释 JJF1520—2015
本规范起草人：
牛 锋（中国计量科学研究院）黄威（无锡吉兴汽车声学部件科技有限公司）钟波 (中国计量科学研究院）张霄霄(北京市产品质量监督检验院）易高雄（工业和信息化部电信研究院）许欢 （中国计量科学研究院）庞瑶 (北京市产品质量监督检验院) JJF1520—2015
目 录
引言 1 范围· 2引用文件… 3术语和计量单位 3.1头和躯干模拟器.. 3.2 嘴参考点 3.3头和躯干模拟器参考点...
(Ⅱ) (1) (1) (1) (1) ...(1) (1) .(2) (2) (2) (2) (3) (3) (3) (3) ..(3) (3) ..(3) (3) (3) .(4) (5) （5) （5) （5) .(6) (7)
...
概述计量特性·
4 5 5.1 耳灵敏度级 5.2 耳自由场频率响应 5.3 耳指向性· 5.4 嘴参考点处幅频特性.·
..
5.5嘴参考点处失真 5.6嘴自由场幅频特性 6校准条件… 6.1环境条件… 6.2标推器及配套设备… 7校准项目和校准方法 7.1校准项目 7.2校准方法… 8校准结果表达 8.1校准数据处理. 8.2校准证书. 8.3校准结果的不确定度评定 9复校时间间隔… 附录A校准证书内容附录B校准结果的不确定度评定实例
...
.
..
(12)
I JJF1520—2015
引言
本规范依据JJF1002一2010《国家计量检定规程编写规则》所给出的规则编制，并按照JJF1059.1一2012《测量不确定度评定与表示》的要求评定和表示测量不确定度，
本规范参照了ITU-TP.58一2013通信用头和躯干模拟器（Headand torso simulatorfortelephonometry）中声信号的部分性能参数及其测试方法。
本规范为首次发布。
II JJF1520—2015
声学用头和躯于模拟器校准规范
1范围
本规范适用于声学用头和躯干模拟器声学参数的校准。
2引用文件
本规范引用下列文件： JF1001通用计量术语及定义 JJF1034声学计量名词术语及定义 JF1147--2006消声室和半消声室声学特性校准规范 GB3102.7-1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 IEC60318-7：2011电声学人头和耳模拟器--第7部分助听器测量用头和躯
干模拟器（Electroacoustics-SimulatorsofhumanheadandearPart7：Headandtorso simulatorfor themeasurement of hearing aids)
ITU-TP.58—2013通信用头和躯干模拟器（Headandtorsosimulatorfortele phonometry)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
本规范采用GB3102.7一1993中规定的量和单位。 GB/T3947一1996和JJF1001中界定的及以下术语和定义适用于本规范。
3.1头和躯干模拟器headandtorsosimulator，HATS
用来模拟人体对声音采集和散射影响的模拟器，有些还具有模拟嘴辐射声场的功能。
［ITU-TP.58—2013，定义3.16] 3.2嘴参考点mouthreference point，MRP
位于嘴正中前方25mm处的点。 ［ITU-TP.58--2013，定义3.21]
3.3头和躯干模拟器参考点HATSreferencepoint，HRP
HATS左右耳中心连线的中点。 [ITU-TP.58—2013，定义3.15]
1 JJF1520-—2015
4 概述
头和躯干模拟器是一个包含内置耳和嘴模拟器的人体模型，它是具有普通成年人头部和躯干的声学属性的仿真复制品，目前已广泛应用于电话、手机、头戴式耳机和护听器等的电声测试领域，也可以在近似模拟人体环境的条件下测试人体散射对于声学性能的影响等。
5 计量特性
5.1 耳灵敏度级
一般在250Hz或1kHz频率上测量，与出厂值的偏差一般不超过士2.0dB。 5.2 耳自由场频率响应
一般在100Hz～10kHz频率范围内测量，也可根据需要在其他范围内测量。对于用于电声测试的头和躯干模拟器，其耳自由场频率响应及其最大允许误差参见表1。
表1耳自由场频率响应
频率响应/dB
最大允许误差/dB
频率/Hz 100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4000 5 000 6 300 8 000 10 000
0. 0 0. 0 0. 0 0. 0 0. 5 1. 0 1. 5 2. 0 2. 5 3. 5 3. 5 3. 5 5. 0 12. 5 18. 5 15. 5 13. 0 11.0 5. 0 2. 0 7. 0
±1. 0 ±1. 0
+1. 0 1. 5 +1. 0 -1. 5 +1. 0 1. 5 +1. 0 1. 5 +1. 0 1. 5 +1.5 -1. 0 +1. 5 1. 0 +2.5 1. 0 +2.0 1. 5 +2.5 3. 0 +2.0 3. 0 +1. 0 3. 5 +1. 0 -4. 0 +5. 0 2. 0 +5. 0 1. 0 +4. 5 -2. 5 +4.0 2. 5 +9. 0 -3. 0 +3. 0 6. 5
注：如无特殊说明，本规范中测试的额率范围一般选择为100Hz～10kHz， 也可根据需要在其
他范围内测量。
2
