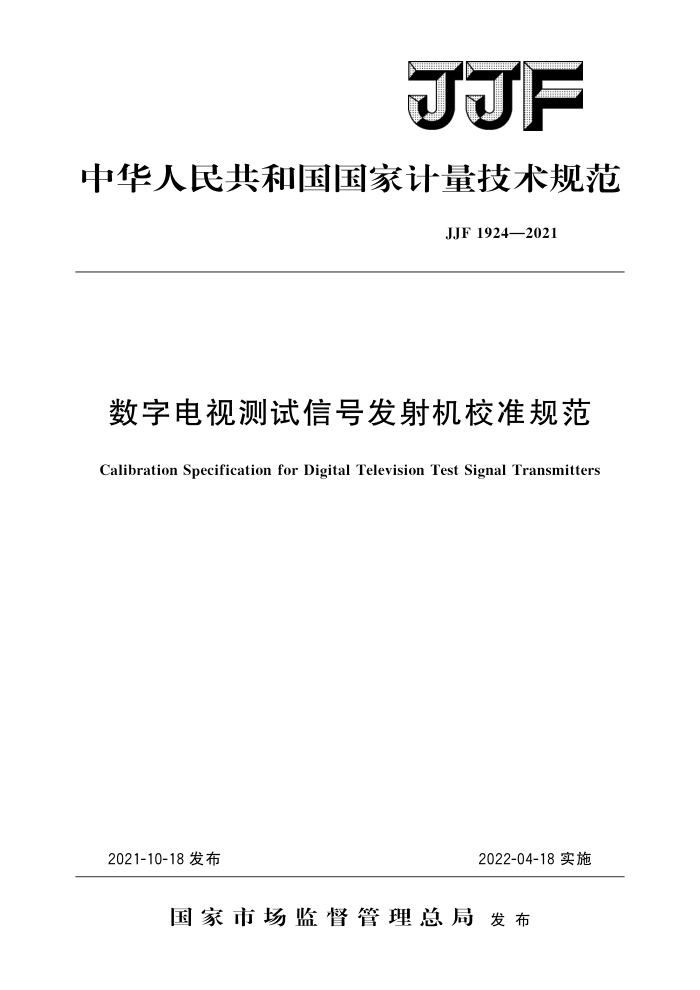

JJF
中华人民共和国国家计量技术规范
JJF 1924—2021
数字电视测试信号发射机校准规范
Calibration Specification for Digital Television Test Signal Transmitters
2021-10-18发布
2022-04-18实施
国家市场监督管理总局发布 JJF 1924—2021
数字电视测试信号发射机
校准规范
JJF 1924—2021
Calibration Specification for Digital Television Test Signal Transmitters
归口单位：全国无线电计量技术委员会起草单位：工业和信息化部电子第五研究所
中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1924—2021
本规范主要起草人：
关广东（工业和信息化部电子第五研究所）吴昭春（中国计量科学研究院）王勇 (工业和信息化部电子第五研究所)
参加起草人：
顾林 (工业和信息化部电子第五研究所) 刘争 （中国计量科学研究院) 李抵非（中国计量科学研究院） JJF1924—2021
目 录
引言
(IⅡ) (1) (1) (1) (3) (3) (4) (4) (4) (5) (5) (6) (6) (6) (7) (7) (8) (8) (10) (10) (11) (16) (21)
范围· 2 引用文件· 3 术语和计量单位 4 概述
1
计量特性…· 6 校准条件. 6.1 环境条件 6.2 测量标准及其他设备. 7校准项目和校准方法.·. 7. 1 校准项目 7. 2 外观及工作正常性检查 7. 3 正弦连续波频率. 7. 4 正弦连续波电平.. 7. 5 谐波· 7. 6 非谐波· 7. 7 单边带相位噪声 7.8调制波频率偏差.· 8 校准结果表达··
5
复校时间间隔附录A原始记录格式附录B 校准证书内页格式附录C主要项目校准不确定度评定示例
9
- JJF1924—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》进行编制。
本规范参考了GB/T26681一2011《地面数字电视标准测试发射机技术要求和测量方法》、GB20600一2006《数字电视地面广播传输系统顿结构、信道编码和调制》、 GY/T170—2001《有线数字电视广播信道编码与调制规范》、GB/T17700—1999《卫星数字电视广播信道编码和调制标准》及ETSITR101290V1.2.1（2001-05）《数字视频广播系统（DVB）测量指南》的现行有效版本。
本规范为首次发布。
I JJF1924—2021
数字电视测试信号发射机校准规范
1范围
本规范适用于有线、地面、卫星数字电视测试信号发射机（也称数字电视信号发生器、数字电视调制器、数字电视频道发生器等）的校准，其他制式数字电视测试信号发射机的校准可参照执行。
2 引用文件
本规范引用了以下文件： GB/T17700一1999节星数字电视广播信道编码和调制标准 GB20600一2006数字电视地面广播传输系统顿结构、信道编码和调制 GB/T26681一2011地面数字电视标准测试发射机技术要求和测量方法 GY/T170一2001有线数字电视广播信道编码与调制规范 ETSITR101290V1.2.1（2001-05） 数字视频广播系统（DVB）测量指南（Measure
ment guidelines for DVB systems)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1调制误差比modulationerrorratio
理想的符号矢量大小的平方和除以符号误差矢量大小的平方和。调制误差比是描述数字调制信号质量的综合参数，符号为MER，用dB表示。
(I +Q) ( +Q))
MER=10×lg
(1)
dB
式中： I,和Q; 理想符号矢量I分量和Q分量的大小；和Q 符号误差矢量I分量和Q分量的大小；
N- 一一次测量总的取样数据个数。
3.2误差矢量幅度errorvectormagnitude
矢量误差的平方和除以星座图最外面位置矢量的大小，符号为EVM，用%表示。
(+Q)
1 N
-
EVM
X 100%
(2)
Smax
1 JJF1924—2021
式中：和Q 符号误差矢量I分量和Q分量的大小；
N S max 星座图最外面位置矢量的大小。
次测量总的取样数据个数；
经过转换，调制误差比与误差量幅度存在如下的关系：
2(i +Q)
(3)
MERy X EVMy
Smax
V
式中：
(I +Q) ( +Q)
N
(4)
MERv
N
(8+Q)
N
(5)
EVMy
S.
V为星座图峰值-平均值的电压比，如果参与计算的星座点数足够多且随机，不同格式星座图峰值-平均值的电压比为一常数，见表1。
表1不同格式的星座图峰值-平均值电压比
QAM格式 4QAM(QPSK)
峰值-平均值电压比V
1.000 1.342 1.304 1.527 1.440 1.627
16QAM 32QAM 64QAM 128QAM 256QAM
3.3信噪比signal-to-noiseratio
信号功率与在传输的某一特定点处呈现的噪声功率之比。信噪比是表征射频传输过程中噪声扰动造成数字调制信号调制质量的恶化，符号为SNR或S/N，用dB表示。
(I+Q)
N (+Q)
dB
(6)
SNR=10 X1g
N
式中： I,和Q; 理想符号矢量I分量和Q分量的大小： l,和Q 实际接收数据的中心（平均值）坐标到理想接收数据点的偏移；
2 JJF1924—2021
N 一一次测量总的取样数据个数。
3.4载波抑制carriersuppression
由I和/或Q调制信号的直流偏移电压产生或调制器中调制载波的串扰引起调制信号质量的恶化，符号为CS，用dB表示。
CS = 10 × lg( PRc si&）dB
si
(7)
式中： Psig 不包含剩余载波的调制信号功率； Prc——剩余载波信号功率。
4概述
数字电视测试信号发射机也称数字电视信号发生器、数字电视调制器、数字电视频道发生器等，主要由视频信号输入模块、本振模块、数字调制模块等组成。通过数字调制模块将输人的视频信号调制到本振模块产生的射频连续波信号上，以便远距离传输，常用的调制方式有QPSK、QAM、OFDM等。
主要用于生产企业、测量实验室、科研机构等对数字电视接收设备进行指标测试、 性能评价等。
5计量特性
a）正弦连续波频率频率范围：45MHz～3GHz。 最大允许误差：±（1×10-5～1×10-8）。 b）正弦连续波电平电平范围：（一120～十20）dBm。 最大允许误差：士（0.5～2.0）dB。 c）频谱纯度谐波：<30dBc。 非谐波：<一50dBc。 单边带相位噪声：偏置100Hz：≤-75dBc/Hz；偏置1kHz：≤-85dBc/Hz；偏置10kHz：≤-95dBc/Hz；偏置100kHz：≤-110dBc/Hz。 d）调制波频率偏差频率范围：45MHz～3GHz。 最大允许误差：±（100Hz～25kHz）。 e）调制波带内功率功率范围：（一70～十20）dBm。
3
