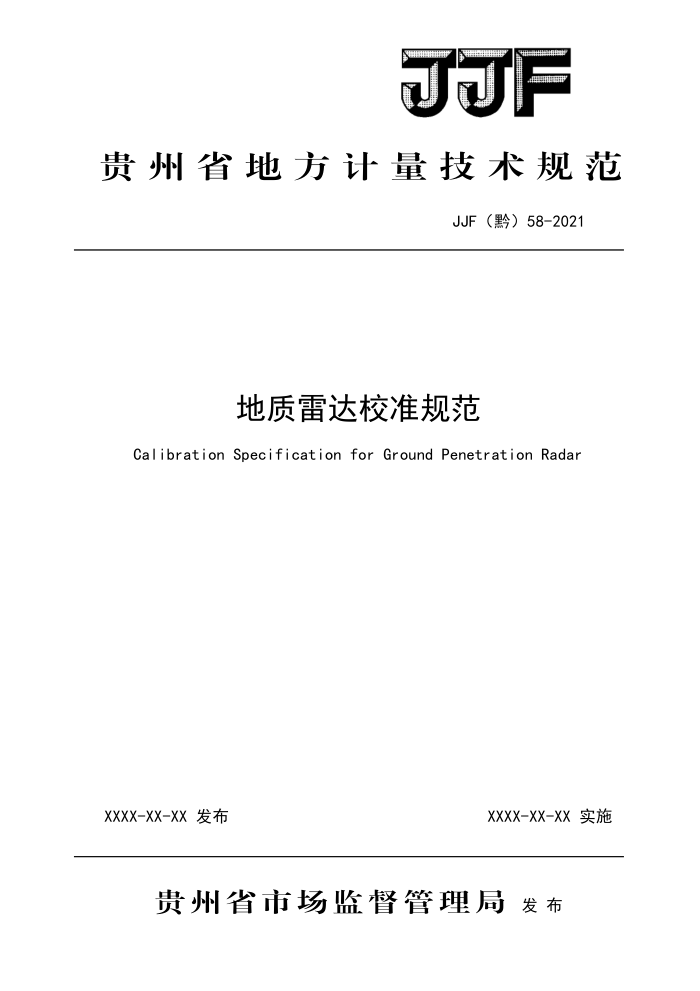

贵州省地方计量技术规范
JJF（黔）58-2021
地质雷达校准规范
Calibration Specification for Ground Penetration Radar
XXXX-XX-XX 发布
XXXX-XX-XX 实施
贵州省市场监督管理局发布 JJF（黔）XX—XXXX
地质雷达校准规范 Calibration Specification for Ground
JJF (黔) 58- 2021
PenetrationRadar
归口单位：贵州省市场监督管理局
主要起草单位：贵州省计量测试院
贵州道兴建设工程检测有限责任公司
参加起草单位：贵州航天计量测试技术研究所
本规范委托贵州省计量测试院负责解释 JJF（黔）XX—XXXX
本规范主要起草人：
王菊凤（贵州省计量测试院）
林键（贵州道兴建设工程检测有限责任公司）张宇 （贵州省计量测试院）
参加起草人：
李金阳（贵州航天计量测试技术研究所）
黎洪（贵州省计量测试院）
黄徐瑞晗（贵州省计量测试院）
袁文（贵州航天计量测试技术研究所） JJF（黔）XX—XXXX
目 录
引言.
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (6) (6) (6) (6) (7) (8) (10)
范围. 引用文件
1 2 3 术语和计量单位.
3.1地质雷达.. 3.2相对介电常数. 4 概述. 5 计量特性. 5. 1 空气中雷达波速测量相对误差 5.2 厚度测量示值误差 6校准条件. 6.1环境条件. 6.2测量标准及其他设备. 7校准项目和校准方法 7.1校准项目. 7.2校准方法. 8校准结果表达. 8. 1 校准记录. 8.2校准结果的处理， 9复校时间间隔. 附录A校准原始记录格式附录B 校准证书内页格式附录C 空气中雷达波速测量相对误差的不确定度评定示例
1 JJF（黔）XX一XXXX
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1- 2012《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》的内容制定。
I JJF（黔）XX—XXXX
地质雷达校准规范
1范围
本规范适用于天线中心频率范围（400MHz～2GHz）的地质雷达校准。
2引用文件
本规范引用了下列文件： JJG4-2015钢卷尺检定规程 JJG（交通）124一2015公路断面探伤及结构层厚度探地雷达 JJG（交通）130一2016桥梁隧道结构用工程雷达 JT/T940一2014公路断面探伤及结构层厚度探地雷达 JT/T1060一2016桥梁隧道结构用工程雷达凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1地质雷达groundpenetrationradar
同被探测目标发射高频电磁波，通过观测反射电磁波的时间滞后及强弱特征研究目
标特性的电磁勘探装置。 3.2相对介电常数relativepermittivity
介电常数与真空中的介电常数的比值。
4概述
地质雷达由天线、控制单元和电缆等部件组成。发射天线按照控制单元的指令向介
质中发射特定频率范围的电磁波，电磁波在传播过程中遇到物性变化的介质时将发生反
射和折射，反射的电磁波被接收天线所接收并传送回控制单元，从而探测出需要的目标或界面信息。地质雷达工作原理示意图如图1所示。
1 JJF（黔）XX—XXXX
1
3
图1地质雷达工作原理示意图
1一一控制单元：2一一发射天线：3一一接收天线。
5计量特性 5.1空气中雷达波速测量相对误差
空气中雷达波速测量最大允许误差：土5%。 5.2 厚度测量示值误差
厚度测量最大允许误差见表1。
表1厚度测量最大允许误差
厚度测量最大允许误差
天线类型
厚度>100mm
厚度≤100mm
±3 mm
空气耦合地面耦合
±3% ±10%
±10 mm
注：以上技术指标不用于合格性判定，仅供参考。
校准条件
6
6.1环境条件
环境条件及要求如下： a）环境温度：23℃士5℃； b）环境相对湿度：不大于85%； c）周围无影响仪器正常工作的电磁干扰和机械振动
6.2测量标准及其他设备 2
